एमओक्यू: | 1 |
कीमत: | Customized |
स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
प्रसव अवधि: | 60 दिन |
भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन, MoneyGram |
आपूर्ति क्षमता: | प्रति माह 1 सेट |
CISPR 11EMI डिसकंटेंट इंटरफेरेंस इंटरमिटेंट इंटरल्ट CLICK टेस्ट सिस्टम
मानक और खंड:
CISPR11 / GB4824: औद्योगिक, वैज्ञानिक और चिकित्सा (ISM) रेडियो-फ्रीक्वेंसी उपकरण और इसी तरह के उपकरण -रेडियो-फ्रीक्वेंसी डिस्टरबेंस विशेषताओं-माप और माप के तरीके
CISPR14-1 / GB4343.1: विद्युत चुम्बकीय संगतता। घरेलू उपकरणों, बिजली के उपकरणों और इसी तरह के उपकरण के लिए आवश्यकताएँ -पार्ट 1: उत्सर्जन
नमूने और प्रतिबंध:
उपकरण, बिजली उपकरण, सेमीकंडक्टर उपकरणों, विद्युत उपकरणों, नैदानिक एक्स-रे जनरेटर, बिजली के खिलौने, ऑटो डिस्चार्ज और मूवी और भूत प्रोजेक्टर का उपयोग करने वाले सभी, समयबद्ध या प्रोग्राम नियंत्रण के साथ
आवेदन:
स्विचिंग के समय उत्पन्न आंतरायिक गड़बड़ी सामान्य परिचालन स्थितियों की तुलना में बहुत बड़ी है, CISPR 14-1 और CISPR 11 के मानकों के अनुसार मापा जाता है, आंतरायिक हस्तक्षेप (क्लिक के रूप में भी जाना जाता है) को मापा जाना चाहिए।
परीक्षण सिद्धांत:
CLICK का तात्पर्य है: एक हस्तक्षेप जो 200 से अधिक एमएस के निरंतर हस्तक्षेप की स्वीकार्य अवधि से अधिक है और पिछले हस्तक्षेप से कम से कम 200 एमएस के बाद का हस्तक्षेप। दो अंतराल निरंतर हस्तक्षेप भत्ते के स्तर से संबंधित हैं। एक क्लिक में कई दालें हो सकती हैं।
संरचना:
मुख्य परीक्षण उपकरण: ध्वनि विश्लेषक पर क्लिक करें (या क्लिक ध्वनि विश्लेषण के साथ रिसीवर), मैनुअल पावर सप्लाई नेटवर्क, ईएमसी टेस्ट सॉफ्टवेयर, आदि।
परीक्षण वातावरण: परिरक्षित कक्ष (इस प्रणाली में शामिल नहीं, वैकल्पिक, या ग्राहक को इसे तैयार करना चाहिए)।
पर्यावरण का उपयोग करें:
बिजली की आपूर्ति: 380V ± 10% 50/60 हर्ट्ज
परिवेश का तापमान: 5 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस, धूल, संक्षारक गैस, ज्वलनशील और विस्फोटक वस्तुओं की कोई उच्च एकाग्रता नहीं होनी चाहिए
तकनीकी पैमाने:
मुख्य परीक्षण उपकरण | ध्वनि विश्लेषक (या क्लिक ध्वनि विश्लेषण के साथ रिसीवर), मैनुअल पावर सप्लाई नेटवर्क, ईएमसी टेस्ट सॉफ्टवेयर, आदि पर क्लिक करें। |
परीक्षण का वातावरण | विद्युत चुम्बकीय परिरक्षित कक्ष |
क्लिक की आवृत्ति | यह क्लिक दर एन (1 मिनट में क्लिक की संख्या) द्वारा व्यक्त किया जाता है, जो क्लिक के खतरे की डिग्री निर्धारित करता है। बड़ा एन, निरंतर हस्तक्षेप के करीब, और आयाम सीमा Lq को निरंतर हस्तक्षेप की सीमा L के बराबर होना चाहिए। छोटा N, छोटा नुकसान, और आयाम सीमा Lg को आराम देना चाहिए। |
निर्णायक की भूमिका | क्या EUT द्वारा उत्पन्न क्लिक योग्य है, "ऊपरी चतुर्थक विधि" के अनुसार निर्धारित किया जाना चाहिए, हैट, अगर अवलोकन समय के दौरान रिकॉर्ड की गई ध्वनि के 1/4 से अधिक है, जो आयाम क्लिक सीमा से अधिक है, तब EUT को योग्य नहीं माना जाता है। |

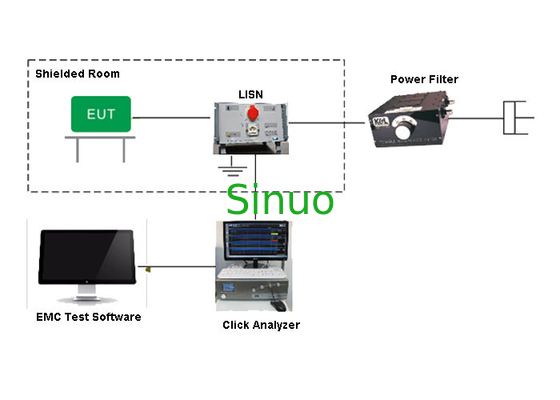

योजनाबद्ध आरेख |
