IEC 60884-1 क्लाज 22.1 अधिकतम और न्यूनतम निकासी बल के सत्यापन के लिए जीवन परीक्षण उपकरण स्विच करें

IEC 60884-1 चित्रा 18 और 19 अधिकतम और न्यूनतम निकासी बल सत्यापन परीक्षण उपकरण

उत्पाद की जानकारी:

अधिकतम और न्यूनतम निकासी बल के सत्यापन के लिए यह उपकरण आईईसी 60884-1 क्लॉज 22.1 आकृति 18 और आंकड़ा 19 की आवश्यकताओं को पूरा करता है। यह परीक्षण करने के लिए उपयोग किया जाता है कि सॉकेट से प्लग खींचने की अधिकतम शक्ति और एकल प्लग को खींचने का न्यूनतम बल। लचीला इलिथिंग कॉन्टैक्ट असेंबली से पिन आवश्यक मानक की सीमा में है।

संरचना सुविधा:

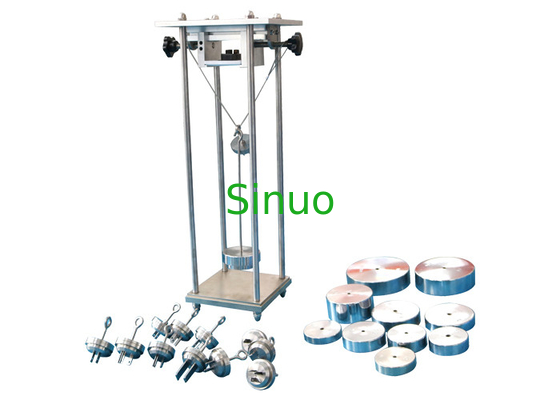

उपकरण में निश्चित बढ़ते प्लेट ए, क्लैम्प डी, मुख्य वजन एफ और वजन ट्रे ई होते हैं, फ्रेम की अंदर की ऊंचाई 550 मिमी है, दो स्तंभों के बीच अक्ष 150 मिमी है, चित्र 18 में दिखाया गया विशिष्ट आकार।

परीक्षण आवश्यकताओं:

1. सॉकेट-आउटलेट अधिकतम निकासी बल को तालिका 16 की आवश्यकताओं को पूरा करना चाहिए। अधिकतम वापसी बल का मुख्य भार, पूरक वजन, क्लैंप, वजन ट्रे और परीक्षण प्लग के साथ परीक्षण प्लग पर लगाया जाता है, प्लग सॉकेट-आउटलेट से विस्थापित होना चाहिए।

2. न्यूनतम बल तालिका 16 की आवश्यकताओं को पूरा करना चाहिए। आवश्यक परीक्षण पिन गेज को सॉकेट के सम्मिलित-आस्तीन में डाला जाता है;गेज 30 एस के भीतर संपर्क विधानसभा से नहीं गिर जाएगा।

तालिका 16- प्लग और सॉकेट-आउटलेट के लिए अधिकतम और न्यूनतम वापसी बल

परीक्षण के परिणाम का मूल्यांकन कैसे करें?

1. अधिकतम निकासी बल का आवेदन: प्लग को सॉकेट से अलग किया जाता है, जिसे योग्य माना जाता है;प्लग को सॉकेट से अलग नहीं किया जाता है, आप सिद्धांत वजन पर 50 मिमी की ऊंचाई से पूरक वजन बना सकते हैं, यह योग्य माना जाता है यदि प्लग सॉकेट से विस्थापित है।

2. न्यूनतम वापसी बल का आवेदन: गेज 30 एस के भीतर संपर्क विधानसभा से गिर नहीं जाएगा, फिर योग्य के रूप में आंका गया।
