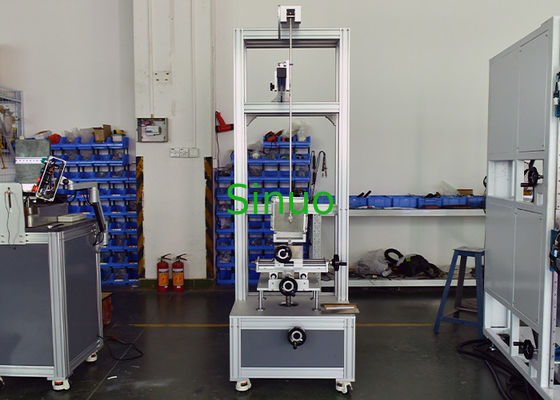

आईईसी 61009-1 सर्किट-ब्रेकर 500 मिमी मैकेनिकल इम्पैक्ट टेस्ट मशीन

आईईसी 61009-1 सर्किट-ब्रेकर 500 मिमी मैकेनिकल इम्पैक्ट टेस्ट मशीन

एमओक्यू: 1
कीमत: Customized
स्टैंडर्ड पैकेजिंग: प्लाईवुड
प्रसव अवधि: तीस दिन
भुगतान विधि: एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति क्षमता: प्रति माह 10 सेट
विस्तार से जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
Sinuo
प्रमाणन
Calibration Certificate (Cost Additional)
मॉडल संख्या
एसएन2507
लागू मानक:
IEC 61009-1
प्रभाव द्रव्यमान:
150 (1 जी (200 ग्राम)
बढ़ते ब्रैकेट द्रव्यमान:
10±1 किलो
बढ़ते ब्रैकेट आकार:
175*175*8 मिमी
नमूना रेंज:
पैनल/रेल/recessed/पैनल माउंट प्रकार
टक्कर का सिर:
R10 पॉलीमाइड, कठोरता HR100
प्रमुखता देना:

IEC 61000-4-6 BCI टेस्ट सिस्टम

,

EMC BCI टेस्ट सिस्टम

,

400MHz EMC टेस्ट उपकरण

उत्पाद का वर्णन



आईईसी 61009-1 सर्किट-ब्रेकर 500 मिमी यांत्रिक प्रभाव परीक्षण मशीन





प्रणाली विन्यासः



परीक्षण उपकरण IEC 61009-1 की मानक आवश्यकताओं के अनुरूप हैः2012, IEC60898-1:2015 खंड 9.13आदि।

इसका उपयोग स्विच सॉकेट, सतह पर लगाए गए स्थापना बक्से, संपर्कक, मोल्ड केस एसी एयर सर्किट ब्रेकर आदि के लिए किया जाता है।सामान्य उपयोग के दौरान यांत्रिक प्रभाव के अधीन हो सकते हैं जो उजागर भागों के प्रभाव प्रतिरोध की पुष्टि करने के लिए.

परीक्षण सिद्धांतः परीक्षण ईएचए के अनुसारः लटकन, प्रभाव तत्व एक मीटर के लटकन के माध्यम से एक निश्चित ऊंचाई पर स्वतंत्र रूप से जारी किया जाता है,ऊर्ध्वाधर दिशा में सबसे निचले बिंदु पर नमूना को हिट करता है, और गुरुत्वाकर्षण संभावित ऊर्जा को गतिज ऊर्जा में परिवर्तित करके, नमूना पर प्रभाव परीक्षण का उद्देश्य प्राप्त किया जाता है।



विशेषताएं: यह उपकरण, जिसे कम ऊर्जा वाले पेंडुलम प्रभाव परीक्षण उपकरण के रूप में भी जाना जाता है, एक फर्श खड़े संरचना को अपनाता है और इसे स्थापित करने की आवश्यकता नहीं है।नमूना माउंटिंग ब्रैकेट ऊपर और नीचे समायोजित किया जा सकता है, बाएं, दाएं, और आगे और पीछे. एक ही समय में, यह माउंटिंग प्लेट के लंबवत अक्ष के चारों ओर समायोजित किया जा सकता है और माउंटिंग प्लेट ऊर्ध्वाधर अक्ष के चारों ओर घूम सकती है,कुल wuzhou2 समायोज्यस्विंग रॉड पिवोट के माध्यम से रिलीज़ कोण को समायोजित कर सकता है, ताकि नमूने के सामने और पक्ष की विभिन्न स्थितियों पर प्रभाव प्राप्त हो सके,अधिकांश समान उत्पादों के प्रभाव परीक्षण की आवश्यकताओं को कवर करता है.





तकनीकी मापदंडः



मॉडल SN2507
लागू नमूना रेंज पैनल माउंट, रेल माउंट, इनसेस्ड, पैनल माउंट सर्किट ब्रेकर
धक्का तत्व सिर R10 पॉलीयामाइड, कठोरता HR100
प्रभाव तत्व द्रव्यमान (समान द्रव्यमान) 150±1g ((200g)
माउंटिंग ब्रैकेट की गुणवत्ता 10±1 किलो
माउंटिंग ब्रैकेट माउंटिंग प्लेट के चारों ओर ± 90 ° घूम सकते हैं, माउंटिंग प्लेट ऊर्ध्वाधर अक्ष के चारों ओर ± 90 ° घूम सकते हैं, एक्स, वाई, जेड तीन अक्षों समायोजित किया जा सकता
स्थिति विनियमन ब्रैकेट X-100 ¥100 मिमी, Y-100 ¥100 मिमी, Z-100 ¥100 मिमी स्ट्रोक समायोज्य
स्विंग पेंडुलम 1000±1 मिमी की लंबाई, 100±1 ग्राम का द्रव्यमान, 9 मिमी का बाहरी व्यास और 0.5 मिमी की दीवार मोटाई वाला स्टील का पेंडुलम
प्रभाव की ऊंचाई 0-500 मिमी, स्केल डिस्प्ले (अनुरूप कोण रूपांतरण)
सर्किट ब्रेकर की माउंटिंग प्लेट 175*175*8 टुकड़े टुकड़े किया हुआ बोर्ड
नमूने का फिक्स्चर

बंद नहीं सर्किट ब्रेकर माउंटिंग फिटिंग

आईईसी 61009-1 सर्किट-ब्रेकर 500 मिमी मैकेनिकल इम्पैक्ट टेस्ट मशीन 0

पैनल माउंट सर्किट ब्रेकर माउंटिंग क्लैंप

आईईसी 61009-1 सर्किट-ब्रेकर 500 मिमी मैकेनिकल इम्पैक्ट टेस्ट मशीन 1

आयाम 860 मिमी × 650 मिमी × 2000 मिमी
वजन लगभग 140 किलो


गिरने की ऊँचाई:

ऊर्जा /J 0.14 0.2 (0.3) 0.35 (0.4) 0.5 0.7 1 2 5 10 20 50
समकक्ष द्रव्यमान/किलो 0.25 (0.2) 0.25 (0.2) 0.25 (0.2) (0.2) 0.25 0.25 0.25 0.5 1.7 5 5 10
गिरने की ऊंचाई ± 1% मिमी 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500
नोट 1, नोट 3 देखें।2.2नोट 2: जूल (J) के इस भाग की ऊर्जा इकाई मानक गुरुत्वाकर्षण त्वरण (g) से प्राप्त होती है, जी का संपूर्ण मूल्य लगभगः 10m/s2 है।



विवरण प्रदर्शित करेंः



आईईसी 61009-1 सर्किट-ब्रेकर 500 मिमी मैकेनिकल इम्पैक्ट टेस्ट मशीन 2

आईईसी 61009-1 सर्किट-ब्रेकर 500 मिमी मैकेनिकल इम्पैक्ट टेस्ट मशीन 3
