| एमओक्यू: | 1 |
| कीमत: | Negotiable |
| स्टैंडर्ड पैकेजिंग: | कार्टन का डिब्बा |
| प्रसव अवधि: | object(Yaf_Exception_LoadFailed_Controller)#14 (8) { ["string":"Exception":private]=> string(0) |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | प्रति माह 50 सेट |

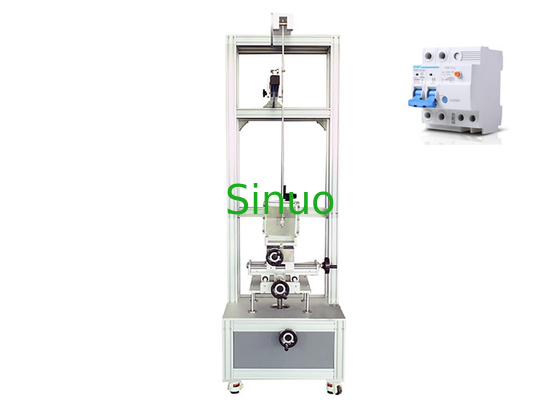

एन ६०८९८-१ सर्किट ब्रेकर ऊर्जा पेंडुलम प्रभाव परीक्षण उपकरण
उत्पाद अवलोकन
इस उपकरण को भी कहा जाता है प्रभाव प्रतिरोध परीक्षण उपकरण.यह एक फर्श-खड़ी संरचना को अपनाता है और इसे स्थापना की आवश्यकता नहीं होती है।नमूना बढ़ते ब्रैकेट ऊपर, नीचे, बाएँ और दाएँ।
आगे और पीछे के तीन अक्ष समायोज्य हैं, और स्विंग लीवर धुरी के माध्यम से रिलीज कोण को समायोजित कर सकता है, ताकि नमूने के सामने और किनारे पर प्रभाव प्राप्त किया जा सके, अधिकांश समान उत्पादों के लिए प्रभाव परीक्षण आवश्यकताओं को कवर किया जा सके।
उपकरण सिद्धांत:
की आवश्यकताओं के अनुसार बनाया गया है एन ६०८९८-१, परीक्षण एहा का संदर्भ लें: पेंडुलम, प्रभाव तत्व
यह 1 मीटर स्विंग ट्यूब के माध्यम से एक निश्चित ड्रॉप ऊंचाई (कोण रूपांतरण) पर स्वतंत्र रूप से जारी किया जाता है, और लंबवत दिशा में सबसे कम बिंदु पर हिट करता है
नमूना पर प्रभाव परीक्षण के उद्देश्य को प्राप्त करने के लिए नमूना गुरुत्वाकर्षण संभावित ऊर्जा से गतिज ऊर्जा में परिवर्तन से गुजरता है।
परीक्षण प्रक्रिया:
मानक आवश्यकताओं के अनुसार, नमूना स्थापित करने के लिए स्थिरता का चयन करें, और प्रभाव तत्व केवल ऊर्ध्वाधर मुक्त स्थिति में प्रभाव बिंदु को फिट करता है।
0.2J की मानक प्रभाव ऊर्जा आवश्यकता के अनुसार, स्विंग आर्म को तब तक घुमाएं जब तक कि स्केल पॉइंटर कोण प्लेट 100 मिमी (कोण रूपांतरण) की ड्रॉप ऊंचाई को इंगित न करे, और रिलीज़ डिवाइस को लॉक कर दे।ध्यान दें कि अन्य मानकों के लिए आवश्यक ऊर्जा परीक्षण के लिए, आप कोण प्लेट पर ड्रॉप ऊंचाई का चयन कर सकते हैं जैसा कि नीचे दी गई तालिका में दिखाया गया है।डिवाइस केवल 0.2kg समकक्ष द्रव्यमान के प्रभाव से लैस है।
स्प्रिंग रिलीज डिवाइस को बाहर निकालें, प्रभाव तत्व 1 मीटर पेंडुलम ट्यूब के माध्यम से स्वतंत्र रूप से जारी किया जाता है, और ऊर्ध्वाधर दिशा में सबसे कम बिंदु पर नमूना हिट करता है।
मानक की आवश्यकताओं के अनुसार उपरोक्त विधि के अनुसार अलग-अलग प्रभाव स्थितियों पर प्रभाव परीक्षण को दोहराने के लिए तीन-अक्ष तंत्र को समायोजित करें।
मुख्य तकनीकी पैरामीटर:
| नियंत्रण विधा | यांत्रिक |
| प्रभाव ऊर्जा | 0.2, 0.35, 0.5, 0.7, 1.0 |
| प्रभाव तत्व (समतुल्य द्रव्यमान) | 150 ग्राम ± 1 जी (200 ग्राम), सिर आर 10 पॉलियामाइड गोलार्ध है |
| स्विंग ट्यूब | लंबाई 1000 मिमी, बाहरी व्यास 9 मिमी, दीवार की मोटाई 0.5 मीटर |
| आकार | डब्ल्यूडीएच = लगभग 600 × 600 × 1600 मिमी |
वीडियो
वीडियो
वीडियो
|
|
