| एमओक्यू: | 1 |
| कीमत: | Negotiable |
| स्टैंडर्ड पैकेजिंग: | मानक निर्यात प्लाईवुड केस |
| प्रसव अवधि: | तीस दिन |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | प्रति माह 15 सेट |

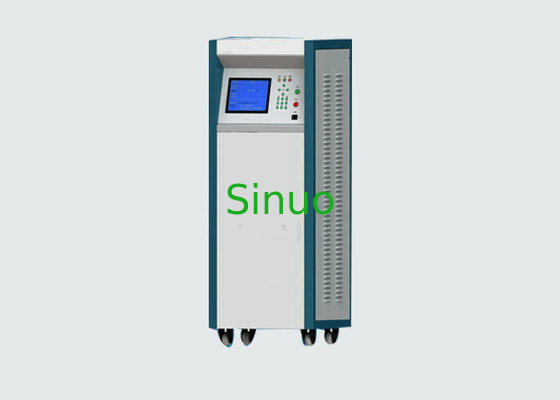

आईईसी 60884-1 खंड 11.5 बहुपरीक्षक विद्युत सुरक्षा परीक्षक
उत्पाद की जानकारी:
यह मल्टीटेस्टर विद्युत सुरक्षा परीक्षक आईईसी 60884-1:2013 क्लॉज 11.5, 17.1, 17.2, आईईसी 60669-1 क्लॉज 11.4, क्लॉज 16, आईईसी 60950:2013 क्लॉज 2.6.3.4, 5.2 और 6.2.2.3, आईईसी 60335-1 क्लॉज के अनुरूप है। 10, 13, क्लॉज 16, क्लॉज 27 और आदि। यह हाई-पॉट, इंसुलेशन, ग्राउंडिंग, लीकेज, पावर, लो-वोल्टेज स्टार्ट टेस्टिंग के 6 कार्यों को एकीकृत करता है।
विशेषताएं:
■ CCC, IEC, EN, VDE, BS, GS, UL और अन्य विद्युत सुरक्षा मानकों को पूरा करें
■ परीक्षण की स्थिति और परीक्षण के परिणामों का असीमित भंडारण
डेटा को USB के माध्यम से कॉपी किया जा सकता है
■ तेज गति: एआरएम हाई-स्पीड प्रोसेसर का उपयोग परीक्षण उपकरण के नियंत्रण कोर के रूप में किया जाता है, और डेटा प्रोसेसिंग व्यापक और तेज होती है
■ उच्च सटीकता: सुरक्षा परीक्षण सटीकता 1.5% तक
वोल्टेज का सामना करने वाले रैंप वृद्धि और नीचे सेट किया जा सकता है, और ऊपरी और निचली सीमा अलार्म फ़ंक्शन के साथ
■ डिजिटल क्लोज-लूप फीडबैक कंट्रोल मोड, पूरी तरह से स्वचालित वोल्टेज विनियमन मोड, आउटपुट वोल्टेज / करंट स्वचालित रूप से सही हो जाता है, और यह परीक्षण की सटीकता सुनिश्चित करने के लिए बाहरी पावर ग्रिड के उतार-चढ़ाव से प्रभावित नहीं होता है।
जमीन प्रतिरोध परीक्षण के लिए दो निर्णय मोड चुने जा सकते हैं: वोल्टेज और प्रतिरोध, विभिन्न राष्ट्रीय / उद्योग मानकों की आवश्यकताओं को पूरा करने के लिए
बिल्ट-इन वन ह्यूमन बॉडी नेटवर्क फोरा लीकेज करंट टेस्ट, जिसे किसी भी मानव शरीर नेटवर्क-वैकल्पिक फ़ंक्शन के लिए अनुकूलित किया जा सकता है
तकनीकी पैमाने:
| लागू मानक | आईईसी 60884-1 |
| लागू खंड | 11.5 |
| एसी वोल्टेज को झेलता है | |
| आउटपुट वोल्टेज सेटिंग रेंज | एसी 200～5000V |
| आउटपुट वोल्टेज सटीकता |
± (1.5% × सेटिंग + 5 शब्द) |
| आउटपुट वोल्टेज सेटिंग चरण |
1वी |
|
आउटपुट आवृत्ति |
50/60 हर्ट्ज |
|
आउटपुट तरंग |
साइन तरंग |
| आउटपुट तरंग का विरूपण | 2% से कम (विशुद्ध रूप से प्रतिरोधक भार पर) |
|
आउटपुट तरंग समायोजन दर |
से कम (2%* सेटिंग +5वी) |
| उत्पादन क्षमता |
500VA |
|
आउटपुट वोल्टेज रैंप-डाउन टाइम सेटिंग रेंज |
0~300s |
| चरण सेट करें |
0.1s |
| ब्रेकडाउन वर्तमान माप सीमा | 0.10～99.99mA |
|
ब्रेकडाउन वर्तमान परीक्षण सटीकता |
± (1.5% × पढ़ना + 5 शब्द) |
| ब्रेकडाउन वर्तमान प्रीसेट ऊपरी सीमा | 0.10～99.99mA |
| ब्रेकडाउन वर्तमान प्रीसेट निचली सीमा |
0.00～5.00mA |
|
ब्रेकडाउन वर्तमान प्रीसेट चरण |
0.01mA / चरण |
|
परीक्षण समय सेटिंग सीमा |
1~300s |
|
टेस्ट टाइम सेटिंग स्टेप |
1s/कदम |
| चाप का पता लगाना |
1～9 स्तर (स्तर 9 उच्चतम संवेदनशीलता है) |
| इन्सुलेशन प्रतिरोध | |
| आउटपुट वोल्टेज सेटिंग रेंज | डीसी 200 ~ 1000 वी |
| आउटपुट वोल्टेज सटीकता | ± (1.5%×पढ़ना+5 शब्द) |
| आउटपुट वोल्टेज सेटिंग चरण |
1वी |
| उत्पादन क्षमता | 60वीए |
| आउटपुट वोल्टेज रैंप-डाउन टाइम सेटिंग रेंज | 0~300s |
|
चरण सेट करें |
0.1s |
|
इन्सुलेशन प्रतिरोध माप सीमा / सटीकता |
1~2000 एमΩ ≤100 एमΩ: ±(5%×डिस्प्ले+3वर्ड्स) >100 एमΩ: ±(8%×डिस्प्ले+8वर्ड्स) |
| इन्सुलेशन प्रतिरोध अलार्म सेटिंग रेंज |
ऊपरी सीमा: 0 2000MΩ;निचली सीमा: 1 2000MΩ |
| परीक्षण समय सीमा, संकल्प | 1～300s 1s / चरण |
| जमीनी प्रतिरोध | |
| ग्राउंड करंट आउटपुट रेंज / सटीकता |
एसी 5.0～30.0ए |
| ग्राउंड करंट सटीकता |
± (1.5% × सेटिंग + 0.2 ए) |
| ग्राउंड प्रतिरोध माप सीमा |
10.0～600mΩ |
| जमीन प्रतिरोध माप सटीकता | ±(1.5%×प्रदर्शन+3mΩ) |
| ग्राउंड रेजिस्टेंस अलार्म सेटिंग रेंज | ऊपरी सीमा: 5～10A:10.0～600mΩ；11～25A:10.0～300mΩ；26～30A:10.0～200mΩ；निचली सीमा:0.0～100mΩ |
|
ग्राउंड रेजिस्टेंस सेटिंग स्टेप |
1mΩ |
|
परीक्षण समय सीमा |
1~300s |
| टेस्ट टाइम स्टेप | 1s/कदम |
| लीकेज करंट | |
|
आउटपुट वोल्टेज |
अंतर्निहित चर आवृत्ति बिजली आपूर्ति द्वारा प्रदान किया गया 1.06 गुना रेटेड वोल्टेज |
| रिसाव प्रकार सेटिंग |
गतिशील रिसाव, स्थैतिक रिसाव, अंतर्निहित एक रिसाव वर्तमान मानव शरीर नेटवर्क, किसी भी मानव शरीर नेटवर्क को अनुकूलित किया जा सकता है |
| आउटपुट वोल्टेज माप सीमा | एसी 50～280V |
| आउटपुट वोल्टेज आवृत्ति |
एसी 45～65 हर्ट्ज |
| आउटपुट वोल्टेज सटीकता | ±(0.5%×प्रदर्शन+2शब्द) |
| रिसाव वर्तमान माप सीमा |
0.05～20.00mA |
|
रिसाव वर्तमान माप सटीकता |
± (1.5%× +10uA प्रदर्शित करना) |
| रिसाव वर्तमान सेटिंग अलार्म रेंज |
ऊपरी सीमा: 0.05 20.00mA;निचली सीमा: 0.01 ～ 5.00mA |
| रिसाव वर्तमान सेटिंग चरण |
0.01mA |
| परीक्षण समय सीमा |
1～300s 1s / चरण |
| शक्ति | |
|
आउटपुट वोल्टेज |
1.0 गुना रेटेड वोल्टेज, अंतर्निहित चर आवृत्ति बिजली की आपूर्ति द्वारा प्रदान किया गया |
|
आउटपुट वोल्टेज माप सीमा / सटीकता |
एसी 50～280V ± (0.5% × प्रदर्शित + 2 शब्द) |
| आउटपुट वर्तमान माप सीमा / सटीकता |
एसी 0.20～30.00A ± (0.5% × +2 शब्द प्रदर्शित करना) |
|
सक्रिय शक्ति माप सीमा / सटीकता |
30～6000W ± (0.5% × +5 शब्द प्रदर्शित करना)
|
| पावर सेटिंग अलार्म रेंज | ऊपरी सीमा: 3 6000W, निचली सीमा: 0 ～ 6000W |
| परीक्षण समय सीमा / संकल्प | 1～300s 1s / चरण |
| लो वोल्टेज स्टार्ट | |
| आउटपुट वोल्टेज | अंतर्निहित चर आवृत्ति बिजली आपूर्ति द्वारा प्रदान किया गया 0.85 गुना रेटेड वोल्टेज |
| आउटपुट वोल्टेज माप सीमा / सटीकता |
एसी 50～280V ± (0.5% × +2 शब्द प्रदर्शित करना) |
|
वर्तमान माप सीमा / सटीकता शुरू करना |
एसी 0.20～30.00A ± (0.5% × +2 शब्द प्रदर्शित करना) |
| वर्तमान सेटिंग अलार्म रेंज | ऊपरी सीमा: 0.20～30.00A निचली सीमा: 0.00～25.00A |
| परीक्षण समय सीमा |
1～300s 1s / चरण |
|
संचार |
232 485 Bu . कर सकते हैं |
| इंटरफेस | एस टीसीपी / आईपी इंटरफ़ेस |
| बाहरी नियंत्रण विधि |
पीएलसी इंटरफ़ेस, स्विच सिग्नल |
|
सिस्टम उपस्थिति |
आकार: 600W * 1840H * 600Dmm चरखी के साथ ऊंचाई, अलार्म लाइट |
| सिस्टम मानक सहायक उपकरण | पावर कॉर्ड × 1, फुट स्विच × 1, 30 ए टेस्ट क्लैंप × 1, टेस्ट बॉक्स × 1, पावर इनपुट लिनई × 1, फ्यूज ट्यूब × 1 |
