आईईसी 60601-2-35 कंबल और पैड का उपयोग करने वाले चिकित्सा हीटिंग उपकरण परीक्षण उपकरण

आईईसी 60601-2-35 कंबल और पैड का उपयोग करने वाले चिकित्सा हीटिंग उपकरण परीक्षण उपकरण

उत्पाद का अवलोकन:

इस उपकरण का उपयोग विद्युत कंबल, विद्युत हीटिंग पैड और अन्य समान लचीले हीटिंग उपकरण के लिए किया जाता है जो बिस्तर या मानव शरीर को गर्म करते हैं,इसका प्रयोग विद्युत कंबल की लौ प्रतिरोधकता का परीक्षण करने के लिए किया जाता है, इलेक्ट्रिक हीटिंग पैड और अन्य समान लचीला हीटिंग उपकरण बिस्तरों या मानव शरीर को गर्म करने के लिए,और यह सत्यापित करने के लिए कि क्या चार्ज की गई बॉडी आर्क फ्लैश परीक्षण नमूने के अति ताप या जलने का कारण बनती है.

लागू मानक:

आईईसी 60601-2-35:2009 चिकित्सा विद्युत उपकरण - भाग 2-35: कंबल का उपयोग करने वाले हीटिंग उपकरणों की बुनियादी सुरक्षा और आवश्यक प्रदर्शन के लिए विशेष आवश्यकताएं,पैड और गद्दे और चिकित्सा उपयोग में हीटिंग के लिए अभिप्रेत

+AMD1:2016CSV, MOD

IEC60335-2-17:2012 "घरेलू और इसी तरह के विद्युत उपकरण-सुरक्षा-भाग2-17:कंबल, पैड और इसी तरह के लचीले हीटिंग उपकरणों के लिए विशेष आवश्यकताएं"

GB4706.8-2008 "घरेलू और इसी तरह के विद्युत उपकरणों की सुरक्षा - विद्युत कंबल, विद्युत हीटिंग पैड और इसी तरह के लचीले हीटिंग उपकरणों के लिए विशेष आवश्यकताएं"101.1 और चित्र 113 और चित्र 113a

तकनीकी मापदंडः

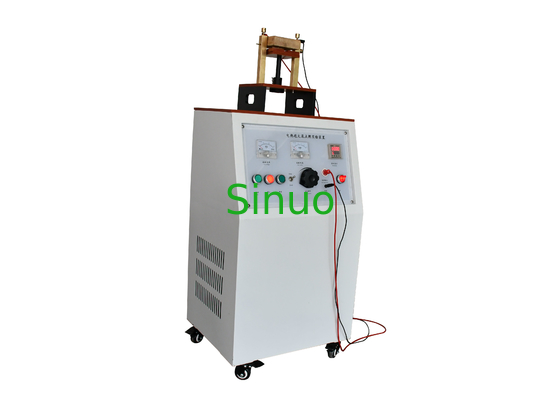

1चिंगारी से प्रज्वलन परीक्षण यंत्र में एक नियंत्रण बॉक्स (10 केवी शक्ति सहित), हीटिंग कक्ष (वैकल्पिक) और ब्रैकेट होता है।

2परीक्षण ब्रैकेट IEC 60335-2-17 के चित्र 113 और 113a में दिखाया गया है, संरचना स्टेनलेस स्टील, इन्सुलेशन सामग्री और पीतल से बनी है।

3नियंत्रण कक्ष:

A. आउटपुट पावरः वोल्टेज 0 ~ 15KV, वर्तमान 0 ~ 2mA; जब शॉर्ट सर्किट वर्तमान 1mA है, तो वोल्टेज गिरावट 100V से कम है

B. परीक्षण समय पर शक्तिः 0 से 9999s, पूर्व निर्धारित किया जा सकता है

C. बिजली से लेकर लौ के टेम्पलेट के आंतरिक किनारे तक पहुंचने तक का रिकॉर्ड समयः 0 से 9999 सेकंड

4प्राकृतिक वेंटिलेशन हीटिंग कक्ष (वैकल्पिक):

A. हीटिंग तापमानः 0-200 °C पूर्व निर्धारित किया जा सकता है, उतार-चढ़ाव ± 1 °C

B. ताप समय 0 से 99 घंटे 59 मिनट 59 सेकंड, पूर्व निर्धारित किया जा सकता है

C. आंतरिक आकार L*W*H = 450X450X500 मिमी

सिद्धांत:

प्राकृतिक वेंटिलेशन हीटिंग बॉक्स में, 3 घंटे के लिए तापमान को 65°C±2°C पर समायोजित करें।और नमूने को मानक के अनुसार निर्मित समर्थन फ्रेम के इलेक्ट्रोड पर रखें जैसा कि नीचे दिए गए चित्र में दिखाया गया है (स्थिर इलेक्ट्रोड और समायोज्य इलेक्ट्रोड के बीच की दूरी 6 है.0mm± 0.01mm, इसे समायोज्य इलेक्ट्रोड द्वारा समायोजित किया जा सकता है), इलेक्ट्रोड के दोनों छोरों पर 10kV का एक साइनसॉइडल नामित वोल्टेज लागू करें, और श्रृंखला में एक समायोज्य गैर प्रेरक प्रतिरोध कनेक्ट करें,ताकि शॉर्ट सर्किट 1mA हो, और आउटपुट वोल्टेज 100V तक कम नहीं होगा, पावर-ऑन समय 2min है, पावर-ऑन की शुरुआत से स्पार्क टेम्पलेट के आंतरिक किनारे तक पहुंचने तक का समय रिकॉर्ड करें,मानक आवश्यकताओं के अनुसार औसत लें और तय करें कि यह योग्य है या नहीं.
