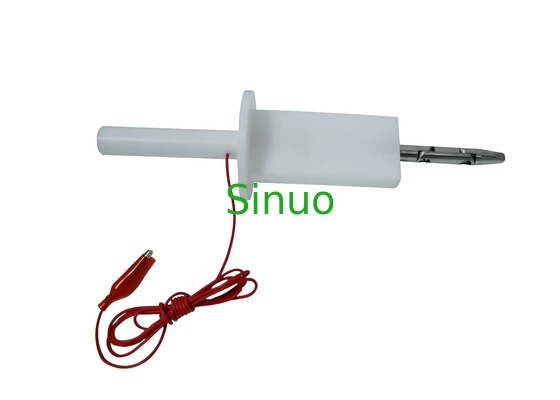

आईईसी 61851-1 स्टेनलेस स्टील IPXXB मानक परीक्षण उंगली मगरमच्छ क्लिप के साथ
| Model: | SN2210-2 | Name: | मानक परीक्षण उंगली |
| A-A Section diameter: | 50 (मिमी) | A-A Section width: | 20 ± 0.2 (मिमी) |
| Fingertip taper: | 14 ओ 0 -10 ' | Fingertip to baffle: | 180 ± 0.2 (मिमी) |
| Baffle diameter: | Ф75 ± 0.2 (मिमी) | Baffle thickness: | 5±0.5 (मिमी) |
| High Light: | IPXXB स्टैंडर्ड टेस्ट फिंगर,स्टेनलेस स्टील स्टैंडर्ड टेस्ट फिंगर,एलीगेटर क्लिप स्टैंडर्ड टेस्ट फिंगर |
||
आईईसी 61851-1 स्टेनलेस स्टील IPXXB मानक परीक्षण उंगली मगरमच्छ क्लिप के साथ
उत्पाद अवलोकन:
यह आईईसी 61032 आकृति 2 परीक्षण जांच बी के अनुसार बनाई गई एक सटीक परीक्षण उंगली है, यह आईईसी 61851-1 खंड 8 और 12.4, आदि द्वारा आवश्यक है।
आवेदन पत्र:
इस जांच का उद्देश्य खतरनाक भागों तक पहुंच के खिलाफ बुनियादी सुरक्षा को सत्यापित करना है।इसका उपयोग उंगली से पहुंच के खिलाफ सुरक्षा को सत्यापित करने के लिए भी किया जाता है।
इस टेस्ट फिंगर प्रोब में डिटो, फिंगर, बेस और इंसुलेटेड हैंडल होते हैं जो मानव हाथ की विशेषताओं का अनुकरण करते हैं।इसमें दो जंगम जोड़ होते हैं, जिन्हें 90° पर घुमाया जा सकता है।
तकनीकी मापदंड:
| नमूना | SN2210-2 |
| नाम | मानक परीक्षण उंगली |
| संयुक्त 1 | 30 ± 0.2 (मिमी) |
| संयुक्त 2 | 60 ± 0.2 (मिमी) |
| उंगली की लंबाई | 80 ± 0.2 (मिमी) |
| चकरा देने के लिए उँगलियाँ | 180 ± 0.2 (मिमी) |
| बेलनाकार | R2 ± 0.05 (मिमी) |
| गोलाकार | S4 ± 0.05 (मिमी) |
| फिंगरटिप कटिंग बेवल एंगल | 37हे 0 -10' |
| फिंगरटिप टेपर | 14हे 0 -10' |
| परीक्षण उंगली व्यास | 120-0.05(मिमी) |
| एए अनुभाग व्यास | 50 (मिमी) |
| एए अनुभाग चौड़ाई | 20 ± 0.2 (मिमी) |
| बाधक व्यास | Ф75 ± 0.2 (मिमी) |
| बाधक मोटाई | 5±0.5 (मिमी) |
अनुकूलन योग्य:
एलीगेटर क्लिप से लैस होने पर इसका उपयोग एंटी-इलेक्ट्रिक शॉक टेस्ट के लिए किया जा सकता है।या संलग्नक सुरक्षा परीक्षण के लिए उपयोग किया जाता है जब विशिष्ट बल प्राप्त करने के लिए पुल और पुश फोर्स गेज से जुड़ने के लिए हैंडल के अंत में एम 6 के खुले थ्रेडेड छेद।
