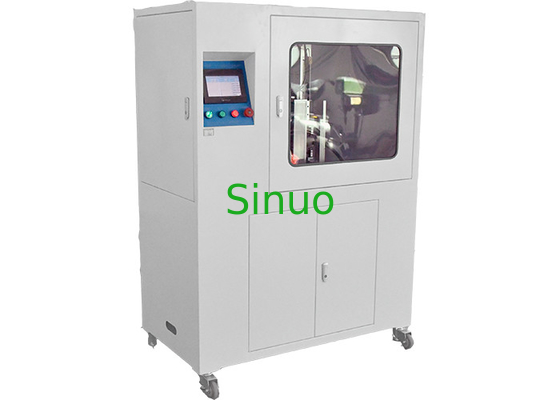

इलेक्ट्रिक वाहन सहायक उपकरण चार्जिंग प्लग मिसलिग्न्मेंट टेस्ट उपकरण IEC62196-3
| Test station: | सिंगल स्टेशन | Drive mode: | सर्वो मोटर |
| Force: | 0-500एन | Force holding time: | 0-999.9s |
| Interval time: | 0-999.9s | Power: | एसी 220 वी, 60 हर्ट्ज |
| Dimensions: | 100 मिमी × 400 मिमी × 1500 मिमी | Weight: | Approx. लगभग। 150kgs 150 किग्रा |
| High Light: | चार्जिंग प्लग मिसलिग्न्मेंट टेस्ट उपकरण,वाहन चार्जिंग प्लग मिसलिग्न्मेंट टेस्ट उपकरण,IEC62196-3 वाहन परीक्षण उपकरण |
||
इलेक्ट्रिक वाहन सहायक उपकरण चार्जिंग प्लग मिसलिग्न्मेंट टेस्ट उपकरण IEC62196-3
मिसलिग्न्मेंट टेस्ट उपकरण के लिए उत्पाद अवलोकन:
यह गलत संरेखण परीक्षण उपकरण IEC62196-3 खंड 36.3, चित्र 18 के अनुरूप है।
मिसलिग्न्मेंट टेस्ट उपकरण के लिए तकनीकी पैरामीटर:
| शक्ति | एसी 220 वी, 60 हर्ट्ज |
| नियंत्रण रखने का तरीका | पीएलसी नियंत्रण, टच स्क्रीन ऑपरेशन |
| स्टेशन | एक |
| चलाने का तरीका | सर्वो मोटर, दो पीसी, एक्स और वाई |
| ताकत | 0-500एन |
| बल धारण करने का समय | 0-999.9s |
| अंतराल समय | 0-999.9s |
| बल आवेदन दिशा | -एक्स, +एक्स, -वाई, +वाई |
| नमूना बढ़ते ब्रैकेट | 30 डिग्री ढलान, जमीन से 1000 मिमी ऊंचाई |
| उपकरण के समग्र आयाम | 100 मिमी × 400 मिमी × 1500 मिमी, 150 किग्रा |
तापमान वृद्धि परीक्षण के दौरान, तापमान स्थिरीकरण के तुरंत बाद, सहायक उपकरण बाहरी यांत्रिक भार के अधीन होते हैं जैसा कि चित्र 18 में दिखाया गया है।
बल गेज का उपयोग करके, प्रत्येक दिशा में चित्र 19 में दर्शाए अनुसार -0/+10 N की सहनशीलता के साथ 100 N का भार लागू करें।भार कम से कम 1 मिनट के लिए लागू किया जाना चाहिए।इस लोड एप्लिकेशन के बाद, लोड को 10 एस के समय के लिए हटा दिया जाना चाहिए और लोड को अगली दिशा में 10 एस के भीतर फिर से लागू किया जाना चाहिए।यह प्रक्रिया तब तक जारी रहती है जब तक चित्र 19 में दिखाए गए अनुसार 4 दिशाओं (-X, +X, -Y, +Y) में भार लागू नहीं किया जाता है।
उपकरण एक्स, वाई (चित्र 19) स्लाइडिंग टेबल को अपनाता है, सर्वो मोटर द्वारा संचालित होता है और बल मान सेंसर द्वारा निगरानी की जाती है।जब बल मूल्य स्वत: निरंतर बल धारण करने के लिए आवश्यक समय तक पहुंच जाता है, तो यह स्वचालित रूप से परीक्षण के लिए दूसरी दिशा में स्विच हो जाएगा।
