| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | तीस दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 1 सेट |

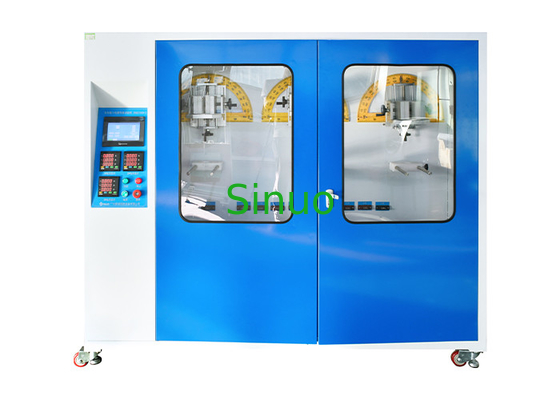

IEC 62196-1 इलेक्ट्रिक वाहन चार्जिंग प्लग एंड सॉकेट केबल फ्लेक्सिंग टेस्ट उपकरण
इलेक्ट्रिक वाहन चार्जिंग प्लग और सॉकेट केबल फ्लेक्सिंग टेस्ट उपकरण के लिए मानक:
IEC 62196-1:2014 "प्लग, सॉकेट-आउटलेट, वाहन कप्लर्स और वाहन इनलेट्स - इलेक्ट्रिक वाहन का प्रवाहकीय चार्ज-पार्ट 1: 250A एसी और 400A डीसी तक के इलेक्ट्रिक वाहनों की चार्जिंग" क्लॉज 7.11 और क्लॉज 7.15
IEC 60309-1:2012 "औद्योगिक उद्देश्यों के लिए प्लग, सॉकेट-आउटलेट और कप्लर्स - भाग 1: सामान्य आवश्यकता" खंड 24.4
इलेक्ट्रिक वाहन चार्जिंग प्लग और सॉकेट केबल फ्लेक्सिंग टेस्ट उपकरण के लिए उत्पाद जानकारी:
नमूने और प्रतिबंध: इलेक्ट्रिक वाहन चार्जिंग इंटरफेस, औद्योगिक प्लग सॉकेट और कप्लर्स
परीक्षण का उद्देश्य: इसका उपयोग चार्जिंग वाहन के प्लग और सॉकेट के बिजली कनेक्शन केबल के "यांत्रिक शक्ति" भाग के झुकने वाले कनेक्शन भाग परीक्षण के लिए किया जाता है।
टेस्ट सिद्धांत: यह वर्कपीस को बाएं और दाएं स्विंग करने के लिए टर्नटेबल ड्राइव करने के लिए सर्वो मोटर का उपयोग करता है, और कई बार पहुंचने पर स्वचालित रूप से बंद हो जाता है।
संरचना: उपकरण एक सर्वो मोटर द्वारा संचालित होता है, और बड़े आकार का नमूना एक एल्यूमीनियम प्लेट के साथ स्थापित किया जाता है, जो स्विंग अक्ष को उस बिंदु के साथ मेल खाता बना सकता है जहां लचीला तार उपकरण में जितना संभव हो उतना प्रवेश करता है जब नमूना क्लैंप किया जाता है , ताकि लचीले तार और भार के न्यूनतम पार्श्व विस्थापन को प्राप्त किया जा सके।
बिजली की आपूर्ति: AC220V±10%/50-60Hz, बिजली 3KW
आयाम: लगभग W1900*D850*H1620mm;वजन: लगभग 250 किग्रा
इलेक्ट्रिक वाहन चार्जिंग प्लग और सॉकेट केबल फ्लेक्सिंग टेस्ट उपकरण के लिए तकनीकी पैरामीटर:
| परीक्षण स्टेशन | 3 स्टेशन |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच मैन-मशीन टच इंटरफ़ेस ऑपरेशन |
| चलाने का तरीका | सर्वो मोटर ड्राइव |
| नमूना दबाना विधि | मैकेनिकल क्लैम्पिंग, एडजस्टेबल क्लैम्पिंग पॉइंट पोजिशन |
| झुकने का कोण | 0-360° को मनमाने ढंग से समायोजित किया जा सकता है (डिफ़ॉल्ट ±45°) |
| झुकने की दर | 0-60 बार/मिनट, पूर्व निर्धारित किया जा सकता है |
| झुकने का समय | 0 ~ 999999 पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 20000 बार है |
| भार भार | 20N, 25N, 50N, 75N, 100N |
| भार शक्ति | 0-250V के कंडक्टर के बीच समायोज्य वोल्टेज और AC0-400A के समायोज्य वर्तमान के साथ बाहरी, वैकल्पिक लोड कैबिनेट |
| परीक्षण निर्णय | दिए गए सिग्नल से देखते हुए कि करंट चल रहा है या नहीं |
