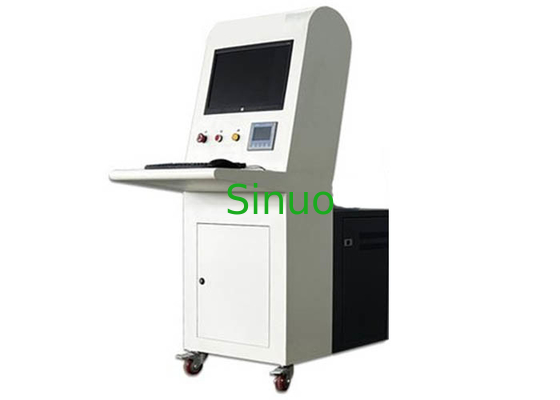

आईईसी 62368-1 अनुलग्नक आर कंप्यूटर नियंत्रित सीमित शॉर्ट सर्किट परीक्षण मशीन

आईईसी 62368-1 अनुलग्नक आर कंप्यूटर नियंत्रित सीमित शॉर्ट सर्किट परीक्षण मशीन

उत्पाद की जानकारी:

इस प्रतिबंधित शॉर्ट सर्किट परीक्षण मशीन के लिए IEC62368-1:2018 खंड 5 की आवश्यकता है।6.4.१ और ५.6.5.1, अनुलग्नक आर.

प्रतिबंधित शॉर्ट सर्किट परीक्षण उपकरण का उपयोग सुरक्षात्मक ग्राउंडिंग कंडक्टर और वर्तमान सुरक्षा सर्किट ब्रेकर 1500A का परीक्षण करने के लिए किया जाता है। The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device, और इस तरह के परीक्षणों के माध्यम से अतिरिक्त सुरक्षा सुरक्षा की अखंडता का परीक्षण करने के लिए।

परीक्षण के नमूनेः ऑडियो, वीडियो, सूचना और संचार प्रौद्योगिकी उपकरण।

परीक्षण सिद्धांतः

प्रतिबंधित शॉर्ट सर्किट परीक्षण मशीन तत्काल उच्च वर्तमान परीक्षण को महसूस करने के लिए ऊर्जा भंडारण डिवाइस का उपयोग करती है। डिस्चार्ज समय और प्रारंभिक वोल्टेज सेट किया जा सकता है।निर्वहन पूरा होने के बाद, यह स्वचालित रूप से परीक्षण के अगले दौर के लिए चार्ज करेगा। परीक्षण के दौरान, वर्तमान समय वक्र उत्पन्न करने के लिए डिस्चार्ज वर्तमान दर्ज किया जाएगा।

उपकरण की विशेषताएंः

1बड़ा औद्योगिक कंप्यूटर।

2वैकल्पिक स्वचालित वर्तमान वृद्धि परीक्षण, मैनुअल वर्तमान वृद्धि परीक्षण और प्रभाव त्वरित ब्रेक परीक्षण, लचीला और सरल संचालन।

3. आउटपुट वर्तमान और समय परिणामों का वास्तविक समय प्रदर्शन सहज है;

4 पूर्ण ओवर-करंट संरक्षण, लक्ष्य आउटपुट वर्तमान मूल्य, वर्तमान ऊपरी सीमा और वर्तमान प्रतिरोध समय की मनमाना सेटिंग।

5ग्राउंडिंग डिटेक्शन फंक्शन और शून्य रिटर्न डिटेक्शन फंक्शन के साथ, ग्राउंडिंग और शून्य रिटर्न निर्धारित होने के बाद परीक्षण किया जा सकता है, जो सुरक्षित और विश्वसनीय है।

6. अनुमान प्रकार वर्तमान वृद्धि एल्गोरिथ्म, जब सेट लक्ष्य उत्पादन वर्तमान तक पहुँच जाता है, वर्तमान सहिष्णुता समय स्वचालित हो जाएगा,और मोटर स्वचालित रूप से शून्य पर लौट जाएगा समय पूरा होने के बाद.

7यदि सेट आउटपुट करंट की ऊपरी सीमा से अधिक हो जाती है, तो मोटर स्वचालित रूप से शून्य पर वापस आ जाएगी और एक श्रव्य और दृश्य अलार्म देगा।

8सॉफ्टवेयर और हार्डवेयर का परिष्कृत एंटी-इंटरफेरेंस डिजाइन, कई एंटी-इंटरफेरेंस साधन, कठोर विद्युत चुम्बकीय वातावरण के अनुकूल।

9. यह दरवाजे इंटरलॉक अलार्म, खोलने वोल्टेज सत्यापन इंटरफ़ेस, आदि से लैस किया जा सकता है।

विशेषताएं:

1नियंत्रण मोड: औद्योगिक कंप्यूटर।

2परीक्षण स्टेशन: 1 स्टेशन।

3परीक्षण सीमाः<25A.

4. सीमा वर्तमानः ≥ 1500A (अनुकूलन योग्य)

5. डिस्चार्ज समय: 5~100ms सेट किया जा सकता है।

6परीक्षण मोडः AC और DC स्विच करने योग्य परीक्षण।

7निर्वहन वोल्टेजः ग्राहक की आवश्यकताओं के अनुसार कंप्यूटर पर सेट किया जा सकता है।

8परीक्षण समयः मानक आवश्यकताओं के अनुसार कंप्यूटर पर निर्धारित किया जा सकता है।

9मानक विन्यासः बिजली की आपूर्ति डीसी बिजली की आपूर्ति, ओवर-करंट सुरक्षा उपकरण, ग्राहकों द्वारा प्रदान किए गए वेवफॉर्म वक्र ऑसिलोस्कोप, 2.5 वर्ग मीटर, 43 मीटर परीक्षण लाइनों के साथ विन्यस्त।

10परीक्षण कार्यः डिस्चार्ज वोल्टेज और सीमा सुरक्षा समय सेट किया जा सकता है, अधिभार और अधिभार संरक्षण कार्य के साथ।

11सुरक्षा सुरक्षाः इसमें असामान्य बंद अलार्म का कार्य होता है, और कनेक्शन इन्सुलेट सामग्री से बना होता है।

12कुल आयामः लगभगः W800 × D600 × H1650mm.

13उपकरण बिजली की आपूर्तिः AC220V 50Hz.
