आईईसी 60309 चार्जिंग इंटरफेस तापमान वृद्धि परीक्षण प्रणाली ईवी चार्जिंग बंदूक परीक्षण

आईईसी 60309 चार्जिंग इंटरफेस तापमान वृद्धि परीक्षण प्रणाली ईवी चार्जिंग बंदूक परीक्षण

मानक:

तापमान की निगरानी संबंधित खंडों 6.2.9 और 7.24, तापमान में वृद्धि संबंधित खंड 6.3.13 और 7.24 में GB/T 20234.1-2023 मानक, तापमान का पता लगाने के लिए संबंधित खंड 10.3.20GB/T 20234.4-2023 मानक के खंड 8.13 और 9 के अनुरूप सतह तापमान और टर्मिनल तापमान।13चार्जिंग कनेक्शन घटक का तापमान वृद्धि परीक्षण अनुपूरक एफ में F.2 और F.3 में निर्दिष्ट विधियों के अनुसार किया जाएगा।

GB2099, GB7251, GB11022, GB11918, GB13140, GB14048, GB15092, GB15287, GB15288, GB16915, GB17465, UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, EIA-364-70;तापमान वृद्धि परीक्षण के लिए संदर्भ परीक्षण उपकरण अनुपूरक बी के अनुरूप है.

उपकरण की विशेषताएंः

यह स्वतंत्र प्रोग्रामिंग सॉफ्टवेयर और कंप्यूटर नियंत्रित संचालन को अपनाता है। सभी मानक परीक्षण प्रक्रियाओं और डेटा निर्णयों को प्रणाली द्वारा नियंत्रित किया जाता है, जिससे इसे संचालित करना आसान हो जाता है।यह लोड करंट जुड़ा हुआ है जब चार्जिंग इंटरफ़ेस और विद्युत सामान की सतह ताप का आकलन करने के लिए प्रयोग किया जाता है, और क्या इलेक्ट्रोड तापमान वृद्धि मानक की आवश्यकताओं को पूरा करती है।

मुख्य तकनीकी मापदंडः

1आउटपुट स्टेशन: 1 एसी स्टेशन।

अधिकतम आउटपुट वोल्टेजः AC एकल-चरण AC10V।

आउटपुट स्थिर समायोज्य परीक्षण करंटः AC10~1400A

वर्तमान प्रदर्शन सटीकताः ± (0.25% रीडिंग + 0.25% रेंज), रिज़ॉल्यूशन 1A.

वोल्टेज डिस्प्ले सटीकताः ± (0.25% रीडिंग + 0.25% रेंज), संकल्प 0.01V।

परीक्षण करंट स्थिरताः ± ((1% सेट मान + 0.5A), प्रतिक्रिया समय लगभग 1S है।

2नियंत्रण संपर्क बिजली की आपूर्तिः वर्तमान रेंज एसी (0 ~ 2) ए.

3कार्य मोडः निरंतर मोड, ऑन-ऑफ मोड और स्वचालित तापमान नियंत्रण मोड।

निरंतर चालू-बंद मोडः

निरंतर मोड परीक्षण समयः 0.01 ₹ 99.99 घंटे

चालू/बंद मोड पावर चालू/बंद समयः 0.01 ₹99.99 घंटे

चालू-बंद समय की संख्याः 1~9999 बार, संख्या तक पहुँचने पर स्वतः बंद

वर्तमान सेटिंगः प्रोग्राम करने योग्य सेटिंग

स्वचालित तापमान नियंत्रण मोडः एक स्थिर तापमान वृद्धि मूल्य सेट कर सकते हैं और स्वचालित रूप से उपयुक्त वर्तमान मूल्य मिल

तापमान वृद्धि सेटिंग रेंजः 0~100°C

स्थिर सटीकता ±0.5°C

स्वचालित रूप से तापमान वृद्धि मूल्य की आवश्यकता वर्तमान परिणाम प्राप्त करें

4तापमान वृद्धि परीक्षण (आयातित तापमान संग्रह मॉड्यूल):

तापमान माप सीमाः 0~260°C, ±0.3% सटीकता +1°C; संकल्पः 0.1°C.

तापमान माप बिंदुः 20 चैनल (जिसमें परिवेश तापमान मापने के लिए 1 बिंदु शामिल है) ।

थर्मोकपलः उपकरण J, K, T, E, S, N, B, R और अन्य प्रकार के थर्मोकपल का समर्थन करता है।

तापमान मापने वाला थर्मोकपलः अमेरिकी Ω कंपनी के प्रकार 30AWG फिलामेंट थर्मोकपल, 2 मीटर लंबा, कुल मिलाकर 20.

तापमान जांच उपकरण को क्षतिग्रस्त किए बिना बिजली के साथ परीक्षण किया जा सकता है।

तापमान स्कैनिंग गति, रिकॉर्ड भंडारण अंतरालः सभी चैनलों के लिए 0.1 ~ 1800 सेकंड।

तापमान डेटा रिकॉर्डिंगः कंप्यूटर द्वारा स्वचालित रूप से पूरा किया जाता है, कंप्यूटर परीक्षण सॉफ्टवेयर के साथ कॉन्फ़िगर किया जाता है।

सॉफ्टवेयर परिवेश तापमान चैनल सेट कर सकता है, और डेटा एकत्र करते समय परिवेश तापमान को स्वचालित रूप से घटाया जा सकता है।

5टच स्क्रीन एकीकृत औद्योगिक नियंत्रण कंप्यूटर (पेन 4/1.8G या उच्चतर सीपीयू, 4G मेमोरी, 64G सॉलिड स्टेट ड्राइव, 15-इंच एलसीडी मॉनिटर) से सुसज्जित,XP अंग्रेजी ऑपरेटिंग सिस्टम और कार्यालय प्रसंस्करण सॉफ्टवेयर के साथ स्थापित.

A. पावर सेटिंग मोड: इसमें प्रोग्राम करने योग्य संपादन सेटिंग्स हैं, और वर्तमान कार्यक्रमों के कम से कम 10 खंडों को सेट कर सकते हैं, और लगातार विभिन्न वर्तमान मानों को लागू कर सकते हैं।घड़ी स्विच फ़ंक्शन के साथ, ऑपरेशन इंटरफेस सेटिंग, स्वचालित समायोजन और स्वचालित रीसेट।

B. कई कार्य मोड विकल्पः निरंतर मोड, ऑन-ऑफ मोड, स्वचालित तापमान नियंत्रण मोड।

C. डेटा डिस्प्लेः यह वास्तविक समय में प्रत्येक चैनल के तापमान मूल्य, वर्तमान मूल्य और समय अक्ष वक्र प्रदर्शित कर सकता है। नमूनाकरण आवृत्ति 100ms से 1800s तक समायोज्य है।डेटा रिकॉर्डिंग अंतराल 100ms से 1800s तक समायोज्य है.

D. डेटा बचत: यह स्वचालित रूप से या मैन्युअल रूप से परीक्षण डेटा को सहेजने का कार्य करता है, और भंडारण स्थान कम से कम 8G है।

ई. डेटा निर्यात: इसमें यूएसबी डेटा निर्यात कार्य है, और डेटा को सीएसवी, एक्सएलएसएक्स और अन्य प्रारूप फ़ाइलों में निर्यात किया जा सकता है।

एफ. पावर सेटिंग मोडः इसमें प्रोग्राम करने योग्य संपादन सेटिंग्स हैं, और वर्तमान आउटपुट कार्यक्रमों के कम से कम 10 सेगमेंट सेट कर सकते हैं, और विभिन्न वर्तमान मानों को लगातार लागू कर सकते हैं।घड़ी स्विच फ़ंक्शन के साथ, ऑपरेशन इंटरफेस सेटिंग, स्वचालित समायोजन और स्वचालित रीसेट।

6बिजली की आपूर्तिः AC220V±10%, 50/60Hz, 10KVA।

7आयाम: लगभग 1000 मिमी चौड़ाई × 1000 मिमी गहराई × 1600 मिमी ऊंचाई, और लगभग 300 किलोग्राम वजन।

आसान फिक्सिंग और स्थानांतरण के लिए भारी शुल्क ब्रेक करने योग्य चल रोलर्स से लैस।

8अतिभार संरक्षण और अतिप्रवाह संरक्षण कार्यों से सुसज्जित है।

जब उपकरण बंद हो जाता है, तो वर्तमान आउटपुट स्वचालित रूप से काट दिया जाता है।

यह उपकरण लंबे समय तक लगातार काम कर सकता है और स्थिर और विश्वसनीय है।

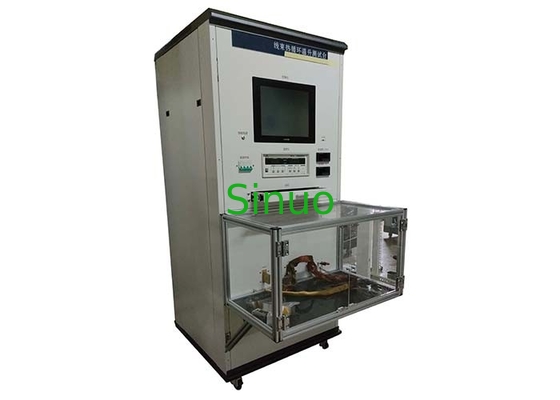

9उपकरण का आरेख (चित्र में एक कंप्यूटर शामिल है):
