| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

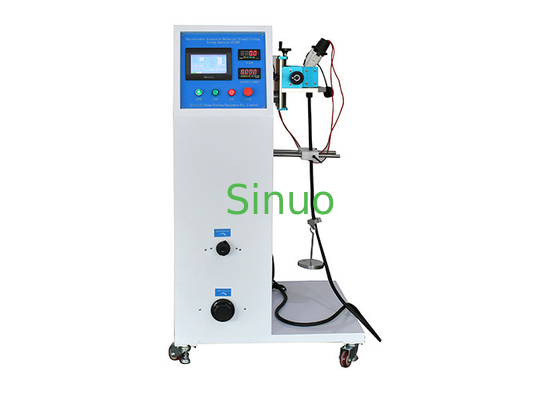

आईईसी 60309-1 चार्जिंग इंटरफेस केबल झुकने परीक्षण मशीन वाहन परीक्षण उपकरण
उत्पाद का अवलोकनः
मानकः IEC62196-1:2014 खंड 7.11 और खंड 7 के अनुसार।15, IEC60309-1:2012 खंड 24.4.
नमूने और प्रतिबंध: विद्युत वाहनों के चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट और युग्मक।
अनुप्रयोग: चार्जिंग वाहन प्लग और सॉकेट के पावर कनेक्शन केबल के "यांत्रिक शक्ति" भाग के झुकने कनेक्शन भाग का परीक्षण करने के लिए प्रयोग किया जाता है।
परीक्षण सिद्धांतः सर्वो मोटर का उपयोग टर्नटेबल को ड्राइव करने के लिए किया जाता है ताकि वर्कपीस को बाएं और दाएं स्विंग करने के लिए ड्राइव किया जा सके, और मशीन स्वचालित रूप से बंद हो जाएगी जब समय की संख्या तक पहुंच जाएगी।
संरचना और विशेषताएं: उपकरण एक सर्वो मोटर द्वारा संचालित होता है, और बड़े आकार के नमूने एल्यूमीनियम प्लेटों पर स्थापित होते हैं,जो स्विंग अक्ष को उस बिंदु के साथ मेल खा सकता है जहां कॉर्ड नमूने को क्लैंप करते समय उपकरण में जितना संभव हो उतना प्रवेश करता है, इस प्रकार कॉर्ड और भार का न्यूनतम पार्श्व विस्थापन प्राप्त होता है।
उपयोग वातावरणः बिजली की आपूर्तिः AC220V±10%/50-60Hz, शक्ति 3KW।
तकनीकी मापदंडः
| उपकरण के आयाम | लगभगः W1000*D800*H1600 मिमी | |
| उपकरण का वजन | 150 किलो | |
| परीक्षण स्टेशन | एकल स्टेशन | |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच मानव-मशीन स्पर्श इंटरफ़ेस ऑपरेशन | |
| ड्राइव मोड | सर्वो मोटर ड्राइव | |
| नमूने को क्लैंप करने की विधि | यांत्रिक क्लैंपिंग, समायोज्य क्लैंपिंग बिंदु स्थिति | |
| झुकने का कोण | 0-360° समायोज्य (डिफ़ॉल्ट ±45°) | |
| झुकने की दर | 0-60 बार/मिनट, पूर्व निर्धारित किया जा सकता है | |
| झुकने की आवृत्ति | 0~999999 पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 20000 बार है | |
| भार भार | 20N, 25N, 50N, 75N, 100N, 140N | |
| लोड पावर सप्लाई | बाहरी कनेक्शन, निर्वाहकों के बीच समायोज्य वोल्टेज 0-250V और समायोज्य वर्तमान AC 0-400A के साथ वैकल्पिक भार कैबिनेट | |
| परीक्षण निर्णय | वर्तमान के प्रवाह के आधार पर सिग्नल | |
| नहीं. | दोष | कारण | उपचार |
|
1 |
पावर स्विच चालू करें, लेकिन संकेतक प्रकाश चालू नहीं है | बाहरी बिजली की आपूर्ति कनेक्ट नहीं है | कृपया बाहरी बिजली की आपूर्ति से कनेक्ट करें |
| फ्यूज टूट गया है | कारण पता लगाओ और फ्यूज बदलें। | ||
| सूचक प्रकाश क्षतिग्रस्त | प्रकाश बदलें | ||
|
2 |
पावर स्विच चालू करें, टच स्क्रीन काम नहीं करता | आंतरिक DC24V बिजली की आपूर्ति में समस्या है | DC24V बिजली की आपूर्ति बदलें |
| टचस्क्रीन क्षतिग्रस्त | टचस्क्रीन बदलें | ||
| 3 | टच स्क्रीन कोई प्रतिक्रिया नहीं | पीएलसी से कनेक्शन ढीला | पुनः कनेक्ट करें |
| टचस्क्रीन क्षतिग्रस्त | टचस्क्रीन बदलें | ||
| 4 | भार शक्ति कोई बिजली आपूर्ति नहीं | लोड सॉकेट क्षतिग्रस्त | सोकेट बदलें |
| फ्यूज टूट गया है | फ्यूज बदलें | ||
|
5 |
प्रारंभ बटन दबाएँ, लेकिन फिक्स्चर काम नहीं करता है। |
प्रदर्शन मूल्य और परीक्षण समय के पूर्व निर्धारित मूल्य एक ही हैं | दबाएँ गिनती साफ |
| ई-स्टॉप बटन रीसेट नहीं किया गया है | E-STOP बटन जारी करें | ||
| वहाँ मशीन में विदेशी वस्तु है, मशीनरी अटक गया है | अजनबी वस्तु हटाएँ | ||
| यह स्वतः परीक्षण मोड में नहीं है | प्रारंभ बटन दबाएँ | ||
| मोटर ढीला करने के लिए कनेक्शन | पुनः कनेक्ट करें | ||
| प्रारंभिक स्थिति में नहीं | होमिंग | ||
| 6 | मोटर घूमता है लेकिन मैनिपुलेटर नहीं घूमता है | जांचें कि क्या मोटर आउटपुट शाफ्ट कनेक्टर ढीला है | पुनः कनेक्ट करें |
| जांचें कि क्या ड्राइव बेल्ट टूटा हुआ है या बहुत ढीला है | ड्राइव बेल्ट बदलें | ||
| 7 | शोर | घुमावदार गति कम या बहुत अधिक | गति रीसेट करें |
| मोटर ढीला करने के लिए कनेक्शन | पुनः कनेक्ट करें |
