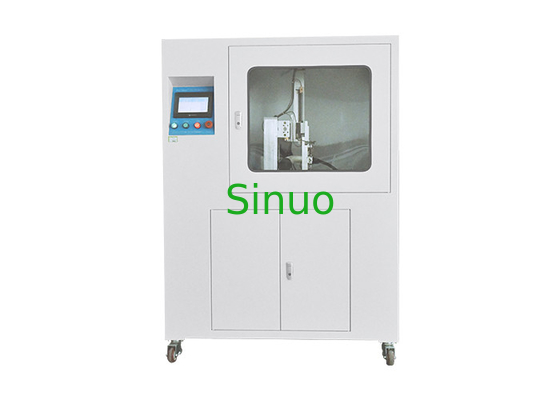

आईईसी 62196-1 चार्जिंग गन इलेक्ट्रॉनिक लॉकिंग डिवाइस व्यापक परीक्षण उपकरण
उत्पाद का अवलोकनः
मानकः IEC62196-1 के अनुसारः2022.
नमूने और प्रतिबंध:
सी.वी. वाहन प्लग इलेक्ट्रॉनिक लॉकिंग डिवाइस (जीबी/टी 20234.4-2023 मानक चित्र 10 और चित्र 11 को देखें);
एसी वाहन की सोकेट इलेक्ट्रॉनिक लॉकिंग डिवाइस (जीबी/टी 20234.2-2015 मानक ड्राइंग ए.2) देखें;
सी.वी. वाहन प्लग मैकेनिकल लॉकिंग डिवाइस (जीबी/टी 20234.4-2023 मानक चित्र 10 और चित्र 11 को देखें);
एसी वाहन प्लग यांत्रिक ताला उपकरण (जीबी/टी 20234.2-2015 मानक चित्र ए देखें)1, चित्र A.3)
अनुप्रयोग: इसका प्रयोग यह परीक्षण करने के लिए किया जाता है कि विद्युत वाहनों के चार्जिंग इंटरफेस जैसे इलेक्ट्रॉनिक लॉकिंग उपकरणों वाले विद्युत सहायक उपकरण,औद्योगिक प्लग और सॉकेट और युग्मक यांत्रिक तनाव का सामना कर सकते हैं, विद्युत तनाव और थर्मल तनाव जो अत्यधिक पहनने या अन्य हानिकारक प्रभावों के बिना सामान्य उपयोग के दौरान होते हैं। इसकी विश्वसनीयता की जांच करने के लिए।
परीक्षण सिद्धांतः सर्वो मोटर ड्राइव तंत्र का उपयोग नमूना के इलेक्ट्रॉनिक लॉक तंत्र पर बल लागू करने के लिए किया जाता है और इलेक्ट्रॉनिक नियंत्रण तंत्र का उपयोग सामान्य संचालन को लागू करने के लिए किया जाता है,आपातकालीन अनलॉकिंग, चरम स्थिति चक्र जीवन और इलेक्ट्रॉनिक लॉकिंग तंत्र की यांत्रिक शक्ति परीक्षण। पावर ऑन और ऑफ समय, परीक्षण गति, और स्ट्रोक सभी टच स्क्रीन के माध्यम से पूर्व निर्धारित किया जा सकता है।
संरचना और विशेषताएं:
यह एक एकीकृत फ्रेम, एक सर्वो मोटर, सटीक गेंद पेंच, और सिंक्रोनस बेल्ट ट्रांसमिशन, रंग टच स्क्रीन ऑपरेशन और शक्तिशाली डिजिटल डिस्प्ले फ़ंक्शन द्वारा संचालित अपनाता है,पीएलसी बुद्धिमान नियंत्रण प्रणालीइसमें तीन अक्षीय समायोज्य क्लैंप भी है, जो बंदूक इलेक्ट्रॉनिक्स को चार्ज करने के लिए उपयुक्त है।
उपयोग वातावरणः बिजली की आपूर्तिः AC380V±10%/50-60Hz, 5Kw, कार्य तापमान 0-40°C, आर्द्रता 30%-90%.
तकनीकी मापदंडः
| आयाम | लगभग W1000*D900*H1400mm; वजनः लगभग 200kg | |||
| परीक्षण आइटम |
ए) इलेक्ट्रॉनिक लॉक डिवाइस के सामान्य संचालन (सेवा जीवन) परीक्षण b) इलेक्ट्रॉनिक लॉकिंग डिवाइस का मैनुअल आपातकालीन अनलॉकिंग परीक्षण c) इलेक्ट्रॉनिक लॉक डिवाइस चरम स्थिति चक्र जीवनकाल d) इलेक्ट्रॉनिक तालाबंदी यंत्र की संरचनात्मक शक्ति परीक्षण |
|||
| स्टेशन | एकल स्टेशन | |||
| विद्युत नियंत्रण विधि | मित्सुबिशी पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच रंग मानव-मशीन स्पर्श इंटरफ़ेस संचालन | |||
| ऑपरेशन मोड | मैनुअल या प्रोग्राम नियंत्रित संचालन | |||
| फिक्स्चर |
a) स्वतंत्र इलेक्ट्रॉनिक तालाबंदी यंत्र या सार्वभौमिक यंत्रों को पूरा करें; b) अमेरिकी मानक और यूरोपीय मानक एसी और डीसी चार्जिंग इंटरफ़ेस सार्वभौमिक स्थिरता को पूरा करता है |
|||
| परीक्षण कार्य | पुश रॉड इलेक्ट्रॉनिक लॉक परीक्षण समारोह से सुसज्जित | |||
| इलेक्ट्रॉनिक लॉकिंग डिवाइस को अनलॉक करना | यह इलेक्ट्रॉनिक लॉकिंग डिवाइस के मैन्युअल अनलॉकिंग ऑपरेशन के लिए सक्षम है, इलेक्ट्रॉनिक रूप से नियंत्रित स्वचालित ऑपरेशन मोड को अपनाता है,और इलेक्ट्रॉनिक लॉक डिवाइस के सामान्य संचालन (सेवा जीवन) की आवश्यकताओं को पूरा करने के लिए प्रोग्रामिंग का एहसास करता है. अनलॉकिंग बल की आवश्यकता (0~50) N को पूरा करती है, और संकेत त्रुटि ≤± 0.5%F.S., संकल्प≤0.1N है | |||
| इलेक्ट्रॉनिक तालाबंदी यंत्र बल | यह इलेक्ट्रॉनिक लॉकिंग डिवाइस के लॉकिंग रॉड तंत्र के लिए बल लागू करने वाली डिवाइस से लैस है।बल-लागू डिवाइस ताला रॉड के अंत क्लैंप और अक्षीय जोर या खींचने बल लागू कर सकते हैं. बल माप सीमा (0~50) एन को पूरा करने के लिए आवश्यक है, और संकेत त्रुटि ≤± 0.5% एफ.एस. है, संकल्प ≤0.1N, बल आवेदन दर को समायोजित कर सकते हैं और एक स्थिर बल मूल्य बनाए रखने;बल लगाने वाली डिवाइस बल ले जाने वाले भाग के विस्थापन और लॉकिंग रॉड की स्थिति को माप सकती है, और विस्थापन माप सीमा (0~50) मिमी को पूरा करता है, जो मान त्रुटि ≤±0.02 मिमी, संकल्प ≤0.01 मिमी का संकेत देता है | |||
| ध्रुवीयता रूपांतरण | पीएलसी कार्यक्रम स्वचालित रूप से स्विच करता है और इलेक्ट्रॉनिक लॉक की स्थिति प्रतिक्रिया की निगरानी के बाद 1 सेकंड के बाद स्विच करता है। | |||
| स्विचिंग पावर सप्लाई | (0 ¢ 24) वीडीसी समायोज्य है, वोल्टेज सटीकता 0.5 स्तर से बेहतर है, संकल्प ≤0.1V है | |||
| अग्रिम चैनल | (0~5000) एमएस रेंज को मनमाने ढंग से सेट किया जा सकता है, संकल्प ≤1 एमएस | |||
| रिवर्स कंडक्शन | (0~5000) एमएस रेंज को मनमाने ढंग से सेट किया जा सकता है, संकल्प ≤1 एमएस | |||
| अंतराल | अंतराल समयः (0 ~ 200) के दायरे के भीतर मनमाने ढंग से सेट किया जा सकता है, संकल्प ≤ 1s, 1-200mA समायोज्य लोड वर्तमान कार्रवाई के साथ सहयोग करने के लिए; | |||
| कार्य | 1-200mA समायोज्य लोड करंट स्लेव से लैस, एक निगरानी उपकरण से लैस जो इलेक्ट्रॉनिक लॉक अनलॉकिंग/लॉकिंग सिग्नल को फीडबैक करता है और सिग्नल की चालू और बंद स्थिति और समय रिकॉर्ड करता है; | |||
| दोष निर्धारण | अंतर्निहित सिग्नल फीडबैक निर्णय, असामान्य होने पर स्वतः बंद | |||
| परीक्षण की आवृत्ति | (0~99999) की सीमा के भीतर मनमाने ढंग से सेट करें | |||
| सुरक्षा संरक्षण | ग्राउंड प्रोटेक्शन, शॉर्ट सर्किट प्रोटेक्शन, ओवरलोड प्रोटेक्शन | |||
| मुख्य विन्यास | ||||
| नाम | विनिर्देश | ब्रांड | QTY | |
| पीएलसी | विदेशी मुद्रा श्रृंखला | मित्सुबिशी | 1 सेट | |
| टचस्क्रीन | 7 इंच | वाइनव्यू | 1 सेट | |
| मोटर | 400W | हुइचुआन | 1 सेट | |
| स्विचिंग पावर सप्लाई | 35W/24V/ | मध्यम रूप से | 1 पीसी | |
| मध्यवर्ती रिले | 4J2J | ओमरोन | कई | |
| अन्य विद्युत घटक | चिंट, फुजी | कई | ||
| बल सेंसर | 10 किलो | चंगचिंग | 1 सेट | |
| मशीनिंग और जुड़नार | सीनियो | 1 सेट | ||
| चेसिस | सीनियो | 1 पीसी | ||
