| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

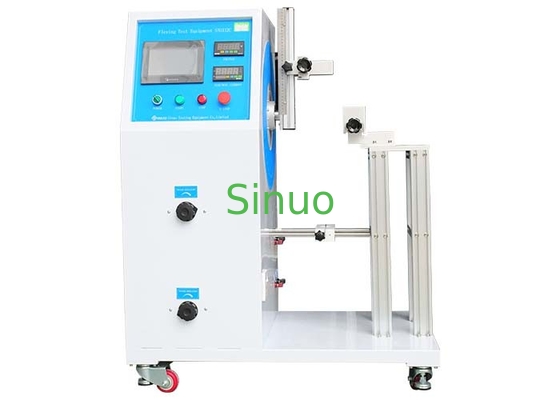

एन 61010-031 जांच तार फ्लेक्सिंग परीक्षण उपकरण फ्लेक्सिंग परीक्षण और रोटेशन परीक्षण
उत्पाद की जानकारी:
मानकः एन 61010-031:2015 खंड 6.7.4.3 झुकने का परीक्षण खंड 6.7.4.4 घुमावदार झुकने का परीक्षण।
अनुप्रयोग: इसका प्रयोग यह जांचने के लिए किया जाता है कि जांच तार को उपकरण में प्रवेश करते समय अत्यधिक झुकने से पर्याप्त रूप से संरक्षित किया गया है।
विशेषता: परीक्षण चक्र, झुकने के कोण, गति, वोल्टेज आदि पूर्व निर्धारित किए जा सकते हैं।
विशेषताएं:
EN 61010-031 एक सुरक्षा मानक है जो विशेष रूप से प्रयोगशालाओं में उपयोग किए जाने वाले विद्युत उपकरणों के लिए आवश्यकताओं को संबोधित करता है। इसमें जांच तारों के झुकने के परीक्षणों के लिए दिशानिर्देश शामिल हैं,जो विद्युत परीक्षण और माप उपकरणों में प्रयुक्त जांच तारों के स्थायित्व और यांत्रिक अखंडता का मूल्यांकन करते हैं.
एन 61010-031 के अनुसार जांच तार झुकने परीक्षण करने के लिए विशेष परीक्षण उपकरण की आवश्यकता होती है। जबकि उपकरण का विशिष्ट डिजाइन और विशेषताएं भिन्न हो सकती हैं,नीचे कुछ घटकों और सुविधाओं को आम तौर पर इस तरह के उपकरणों में पाया जाता है:
परीक्षण उपकरण: उपकरण में एक परीक्षण उपकरण या धारक शामिल है जो झुकने के परीक्षण के दौरान जांच तार को सुरक्षित रूप से पकड़ने के लिए डिज़ाइन किया गया है।यह परीक्षण के दौरान तार के उचित संरेखण और नियंत्रित आंदोलन सुनिश्चित करता है.
फ्लेक्सिंग मैकेनिज्म: उपकरण में जांच तार के नियंत्रित फ्लेक्सिंग या झुकने को प्रेरित करने के लिए एक तंत्र शामिल है। इस तंत्र में मोटर चालित रोलर्स, पोली,या अन्य उपकरण जो विशिष्ट परीक्षण स्थितियों में तार पर दोहरावपूर्ण झुकने की गति लागू करते हैं.
गति और स्ट्रोक नियंत्रणः उपकरण मानक में निर्दिष्ट विभिन्न झुकने की स्थितियों का अनुकरण करने के लिए समायोज्य गति और स्ट्रोक नियंत्रण की अनुमति देता है।यह विशेषता परीक्षण प्रक्रिया में स्थिरता और दोहराव सुनिश्चित करती है.
काउंटर या टाइमरः परीक्षण के दौरान किए गए झुकने के चक्रों की संख्या को सटीक रूप से रिकॉर्ड करने के लिए उपकरण में एक काउंटर या टाइमर शामिल है।यह जानकारी तार की स्थायित्व का मूल्यांकन करने और मानक की आवश्यकताओं के अनुरूपता का आकलन करने के लिए आवश्यक है.
तार तनाव नियंत्रण: उपकरण में झुकने के दौरान जांच तार पर लगाए गए तनाव को नियंत्रित करने के लिए एक तंत्र शामिल हो सकता है।उचित तनाव नियंत्रण यह सुनिश्चित करता है कि तार अत्यधिक तनाव या विरूपण के बिना इच्छित झुकने की परिस्थितियों के अधीन है.
सुरक्षा विशेषताएंः जांच तार झुकने परीक्षण उपकरण के डिजाइन में सुरक्षा विचार महत्वपूर्ण हैं। उपकरण में सुरक्षा संलग्नक, आपातकालीन स्टॉप बटन,और परीक्षण प्रक्रिया के दौरान संभावित खतरों से ऑपरेटरों की रक्षा के लिए सुरक्षा इंटरलॉक.
EN 61010-031 के अनुसार जांच तार झुकने के परीक्षण करते समय, मानक में उल्लिखित विशिष्ट प्रक्रियाओं और आवश्यकताओं का पालन करना महत्वपूर्ण है।इसमें झुकने के चक्रों की संख्या शामिल है, प्रयुक्त बल या तनाव, परीक्षण की अवधि, और किसी अन्य प्रासंगिक मापदंड निर्दिष्ट।
तकनीकी मापदंडः
| इनपुट पावर | AC220V, 50Hz |
| नियंत्रण विधि | पीएलसी नियंत्रण, टच स्क्रीन संचालन |
| स्टेशन | एक |
| ड्राइव मोड | विद्युत |
| लोड वोल्टेज | 0-250V, विनियमित किया जा सकता है |
| भार वर्तमान | 0~32A |
| नमूना निर्णय | वर्तमान द्वारा प्रवाह का न्याय करें |
| नमूना के लिए सोकेट आउटलेट | यूनाइटेड किंगडम प्लग स्वीकार कर सकते हैं |
| परीक्षण चक्र | 0~999999 पूर्व निर्धारित किया जा सकता है |
| प्रोट्रैक्टर भाग |
निम्नलिखित के रूप में दिखाए गए मशीन पर तय किया जाता हैः
|
| EN 61010-031:2015 के खंड 6 के अनुसार झुकने का परीक्षण।7.4.3 | |
| झुकने का कोण | ± 45°, टच स्क्रीन पर पूर्व निर्धारित किया जा सकता है |
| झुकने की गति | 0-60 चक्र/मिनट, पूर्व निर्धारित किया जा सकता है |
| परीक्षण चक्र | 0-999999, पूर्व निर्धारित किया जा सकता है |
| लोडिंग वजन | वजन का एक सेट, 2.5N, 5N,10N,18N, 25N, 30N, 40N, 45N प्राप्त करने के लिए संयोजन में इस्तेमाल किया जा सकता है |
| EN 61010-031:2015 के खंड 6 के अनुसार घूर्णन परीक्षण7.4.4 | |
| घूर्णन कोण | 0-360°, टच स्क्रीन पर पूर्व निर्धारित |
| घूर्णन गति | 0~20 दोलन/मिनट पूर्व निर्धारित किया जा सकता है |
