| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 5 सेट |

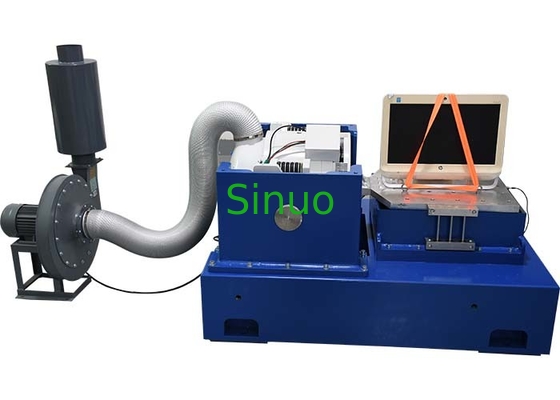

इलेक्ट्रिक साइकिल के लिए बैटरी कंपन परीक्षण मशीन आवृत्ति रेंज 1-4500 हर्ट्ज
उत्पाद की जानकारी:
कंपन परीक्षण एक घटक या उपकरण को उत्तेजित करने या चौंकाने का कार्य है ताकि यह देखा जा सके कि यह वास्तविक वातावरण में कैसे प्रतिक्रिया करेगा। कंपन परीक्षण का अनुप्रयोग दायरा बेहद व्यापक है,औद्योगिक उत्पादों जैसे सर्किट बोर्ड से, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल और घरेलू उपकरण।
Sinuo आपको पूरे उत्तेजना और परीक्षण योजना प्रदान कर सकता है, और राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार आपके लिए उत्पादों की गुणवत्ता साबित कर सकता है, जैसे कि यूएन 38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC और ASTM।
कंपन मशीन चयन सूत्र और कंपन जनरेटर संरचना आरेखः
1ग्राहक की कंपनी के अनुसार परीक्षण की स्थिति
2परीक्षण प्रकारः साइन स्वीप; यादृच्छिक
3आवृत्ति प्रतिक्रिया रेंजः 1-4500 हर्ट्ज
4सूत्र: A ((g) = ((2πf) 2Dcm/980 √A = 0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)
उपकरण विन्यास के निर्देश:
| परियोजना | विन्यास निर्देश | मात्रा |
| वाइब्रेशन टेबल बॉडी | A07S23 विद्युत चुम्बकीय उत्तेजना जनरेटर | 1 SET |
| चलती कॉइल के लिए स्वचालित केंद्र नियंत्रण उपकरण | 1 SET | |
| B402S शीतलन पंखे | 1 SET | |
| VT40 वर्टिकल एक्सटेंशन टेबल (400×400 मिमी) | 1 SET | |
| HG40 क्षैतिज तेल फिल्म स्लाइड (400×400 मिमी) | 1 SET | |
| डिजिटल स्विचिंग पावर एम्पलीफायर | SAO7K डिजिटल स्विचिंग पावर एम्पलीफायर | 1 SET |
| सर्वो सुरक्षा प्रणाली | 1 SET | |
| उत्तेजना शक्ति आपूर्ति | 1 SET | |
| डिजिटल कंपन नियंत्रक | VCSusb-2 डिजिटल कंपन नियंत्रक | 1 SET |
| सिस्टम त्वरण सेंसर | 2 पीसीएस | |
| नियंत्रण सॉफ्टवेयर स्थापना सीडी | 1 SET | |
| नियंत्रण कंप्यूटर | 1 SET | |
| सहायक उपकरण | कनेक्टिंग केबल/एयर पाइप | 1 SET |
| संचालन निर्देश, निरीक्षण रिपोर्ट, प्रमाण पत्र, रखरखाव पुस्तिकाएं | 1 SET | |
| सहायक औजार (टी प्रकार की चाबी, हेक्सागोनल चाबी, स्क्रूड्राइवर आदि) | 1 SET | |
| वाइब्रेटिंग प्रेशर रॉड/प्रेशर बार क्लैंप | 1 SET |
उपकरण के तकनीकी मापदंडः
| A07S23 विद्युत चुम्बकीय उत्तेजना जनरेटर पैरामीटर | |
| अधिकतम सिन्यूसोइडल उत्तेजना बल | 700 किलोग्राम.फ़ (6860N) चोटी |
| अधिकतम यादृच्छिक उत्तेजक बल | 600 किलोग्राम प्रति घंटे (6860 एन) आर.एम.एस. |
| अधिकतम प्रभाव उत्तेजना बल | 1400Kg.f ((11760N) चोटी |
| आवृत्ति सीमा | 1 ¢ 4500 हर्ट्ज |
| अधिकतम विस्थापन | 51 मिमी पी-पी |
| अधिकतम गति | 2m/s |
| अधिकतम त्वरण | 100G (980 m/s)2) |
| अधिकतम भारः | 300 किलो |
| कंपन पृथक्करण आवृत्तिः | 2.5 Hz |
| चलती कॉइल व्यासः | Ф230 मिमी |
| चलती कॉइल का वजनः | 7 किलो |
| मेज पर पेंच | 16×M10 |
| प्रवाह लीक | <10 गाउस |
| अनुमेय विलक्षण क्षण | 300 एन.एम. |
| उपकरण का आकार |
915mm × 740mm × 780mm (ऊर्ध्वाधर विस्तार तालिका सहित नहीं) |
| उपकरण का वजन | 880 किलोग्राम (क्षैतिज स्लाइड टेबल को छोड़कर) |
| SA-6K डिजिटल स्विचिंग पावर एम्पलीफायर | |
| आउटपुट शक्ति | 7 केवीए |
| आउटपुट वोल्टेज | 120V |
| आउटपुट करंट | 70A |
| एम्पलीफायर की दक्षता | ≥ 90% |
| चालू-बंद स्तर | 116KHz |
| एसएनआर | ≥65dB |
| शोर | ≤ 70dB |
| प्रवर्धक का आकार | 900 मिमी × 600 मिमी × 1130 मिमी |
| सर्वो सुरक्षा प्रणाली | |
| कार्य | तापमान, हवा का दबाव, अति-विस्थापन, अति-भोल्टेज, अति-वर्तमान, इनपुट-निम्न-भोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क दोष, इनपुट चरण हानि |
| डिजिटल कंपन नियंत्रक VCSusb-2 | |
| हार्डवेयर विन्यास | 2 समवर्ती इनपुट चैनल, 1 आउटपुट चैनल |
| नियंत्रण कार्य मॉड्यूल | अनुक्रम, यादृच्छिक, शास्त्रीय सदमे |
| नियंत्रण कंप्यूटर | एलसीडी मॉनिटर के साथ 17 ′′ मूल ब्रांड कंप्यूटर, विंडोज 10 |
| सॉफ्टवेयर | चीनी/अंग्रेजी संचालन, समय क्षेत्र और आवृत्ति क्षेत्र विश्लेषण, संकेत स्रोत, साइन आवृत्ति स्वीप विश्लेषण, आदि यह स्वचालित रूप से शब्द परीक्षण रिपोर्ट उत्पन्न कर सकते हैं। यह प्रदर्शित कर सकते हैं,संकेतों और आंकड़ों को संग्रहीत करें, और परीक्षण मापदंडों और विश्लेषण कार्यों को सेट करें। |
|
प्रणाली त्वरक LAB-24112 |
आवृत्ति सीमाः 1 ¢ 12000 हर्ट्ज संवेदनशीलताः 30PC/g तापमान सीमाः -40 - 180°C |
| VT40 ऊर्ध्वाधर विस्तार तालिका | |
| सामग्री | मैग्नीशियम मिश्र धातु, सतह कठोर |
| तालिका का आकार | 400×400 मिमी |
| स्थिर छेद | M8 आयताकार वितरण, टिकाऊ और पहनने के लिए प्रतिरोधी |
| ऊपरी सीमा उपयोग आवृत्ति | साइन 2000 हर्ट्ज, रैंडम 2000 हर्ट्ज |
| वजन | लगभग 15 किलो |
| HG40 क्षैतिज तेल फिल्म स्लाइड टेबल | |
| सामग्री | मैग्नीशियम मिश्र धातु, सतह कठोर |
| तालिका का आकार | 400×400 मिमी |
| स्थिर छेद | M8 आयताकार वितरण, टिकाऊ और पहनने के लिए प्रतिरोधी |
| ऊपरी सीमा उपयोग आवृत्ति | साइन 2000 हर्ट्ज, रैंडम 2000 हर्ट्ज |
| वजन | लगभग 18 किलोग्राम (कनेक्शन हेड के बिना) |
| B402S शीतलन पंखे | |
| पंखे की शक्तिः | 4 किलोवाट |
| फैन प्रवाह दर: | 41 मीटर3/s |
| विद्युत आवश्यकताएं | |
| विद्युत आपूर्ति | AC 3-चरण 380V/50Hz 18 KW |
| संपीड़ित हवा | 0.6Mpa |
| जमीन का प्रतिरोध | ≤4Ω |
