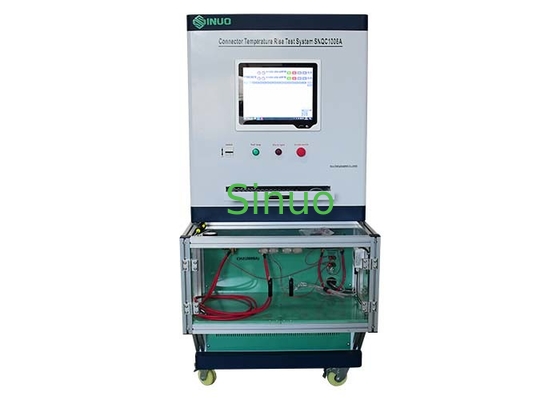

IEC 62196 कनेक्टर तापमान वृद्धि परीक्षण के लिए उपकरण

IEC 62196 कनेक्टर तापमान वृद्धि परीक्षण के लिए उपकरण

उत्पाद की जानकारी:

GB15287, GB15288, GB20234 के अनुरूप।1, GB2099, GB16915, GB15092, GB17465, GB11918, GB13140, GB14048, GB20234, GB7251, UL310, UL486, UL498, UL817, UL941, UL943, UL1053, UL1 059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, IEC62196,ईआईए-364-70 इलेक्ट्रॉनिक कनेक्टर्स के लिए वर्तमान और तापमान वृद्धि परीक्षण विधियाँ और विद्युत सहायक उपकरण के लिए अन्य प्रासंगिक मानकइसका उपयोग लोड करंट से जुड़े विद्युत सामानों की सतह ताप का आकलन करने के लिए किया जा सकता है और क्या इलेक्ट्रोड तापमान वृद्धि मानक की आवश्यकताओं को पूरा करती है।

यह स्वतंत्र प्रोग्रामिंग सॉफ्टवेयर और कंप्यूटर नियंत्रित संचालन को अपनाता है। सभी मानक परीक्षण प्रक्रियाओं और डेटा निर्णयों को प्रणाली द्वारा नियंत्रित किया जाता है, जिससे इसे संचालित करना आसान हो जाता है।यह लोड करंट जुड़ा हुआ है जब चार्जिंग इंटरफ़ेस और विद्युत सामान की सतह ताप का आकलन करने के लिए प्रयोग किया जाता है, और क्या इलेक्ट्रोड तापमान वृद्धि मानक की आवश्यकताओं को पूरा करती है।

तकनीकी पैरामीटरः

1कम्प्यूटर प्रोग्राम करने योग्य विद्युत स्रोत:

अधिकतम आउटपुट वोल्टेज: DC5V से अधिक नहीं

आउटपुट स्थिर समायोज्य परीक्षण करंट (2 सेट स्वतंत्र आउटपुट, एक ही समय में काम कर सकते हैं):

①.DC5A~100.0A डिजिटल निरंतर समायोज्य

②.DC100A~2000A डिजिटल निरंतर समायोज्य

आउटपुट वोल्टेज डिस्प्ले सटीकताः ± (0.25% रीडिंग + 0.25% रेंज)

वर्तमान प्रदर्शन सटीकताः ± (0.25% रीडिंग + 0.25% रेंज)

परीक्षण करंट स्थिरताः ± (0.25% सेट मूल्य + 0.25% सीमा)

2-चैनल वोल्टेज गिरावट निगरानीः 1-300.00mV, डिस्प्ले सटीकता ± (0.25% रीडिंग + 0.25% रेंज)

प्रतिबाधाः वोल्टेज गिरावट ÷ धारा का गणना मूल्य

2नियंत्रण मोडः

निरंतर मोड पावर-ऑन समयः 1 ¢ 9999.99 घंटे

चालू/बंद समयः 1 ₹9999.99 घंटे

चालू-बंद समय की संख्याः 1 से 9999 बार, पावर-आउट मेमोरी फ़ंक्शन के साथ, संख्या तक पहुंचने पर स्वचालित बंद

3तापमान वृद्धि परीक्षणः

तापमान माप सीमाः 0~260°C सटीकता ±(0.3% रीडिंग +1°C); रिज़ॉल्यूशनः 0.1°C.

तापमान माप बिंदुः 16 चैनल (जिसमें परिवेश तापमान मापने के लिए 1 बिंदु शामिल है) ।

तापमान मापने वाला थर्मोकपल: अमेरिकी Ω कंपनी टी-प्रकार 30AWG फिलामेंट थर्मोकपल, 2 मीटर लंबा, कुल 16।

तापमान जांच उपकरण को क्षतिग्रस्त किए बिना बिजली के साथ परीक्षण किया जा सकता है।

तापमान डेटा संग्रहः यह हमारी कंपनी द्वारा डिजाइन और निर्मित TWC-2A बहु-चैनल तापमान परीक्षक द्वारा पूरा किया जाता है,RS232 संचार इंटरफ़ेस और डेटा रिकॉर्डिंग इंटरफ़ेस से सुसज्जित.

तापमान स्कैनिंग गतिः सभी चैनलों के लिए 1 ~ 255 सेकंड।

तापमान डेटा रिकॉर्डिंगः कंप्यूटर द्वारा स्वचालित रूप से पूरा किया जाता है, कंप्यूटर परीक्षण सॉफ्टवेयर के साथ कॉन्फ़िगर किया जाता है।

सॉफ्टवेयर परिवेश तापमान चैनल सेट कर सकता है, और डेटा एकत्र करते समय परिवेश तापमान को स्वचालित रूप से घटाया जा सकता है।

4. विशेष परीक्षण सॉफ्टवेयर से लैस:

सॉफ्टवेयर के कार्यः A. विभिन्न कार्य मोड सेट किए जा सकते हैंः निरंतर मोड/अन-ऑफ मोड/स्वचालित तापमान नियंत्रण मोड

बी. वर्तमान प्रवाह नियंत्रण सेटिंग, परिवेश तापमान चैनल सेट किया जा सकता है और तापमान वृद्धि स्वचालित रूप से परिवेश तापमान घटा सकते हैं

C. स्वचालित रूप से डेटा रिकॉर्ड करें और वक्र खींचेंः तापमान वृद्धि/वोल्टेज/वर्तमान/वोल्टेज गिरावट (प्रतिबाधा) समय वक्र

5बिजली की आपूर्तिः AC220V, 60Hz, 15KVA

6टच स्क्रीन एकीकृत औद्योगिक नियंत्रण कंप्यूटर (पेनियम 4/1.8G या उच्चतर CPU, 4G मेमोरी, 64G सॉलिड स्टेट ड्राइव, 15-इंच एलसीडी मॉनिटर) से सुसज्जित,XP चीनी (या अंग्रेजी) ऑपरेटिंग सिस्टम और कार्यालय प्रसंस्करण सॉफ्टवेयर के साथ स्थापित.

7परीक्षण बॉक्सः एक्रिलिक विंडप्रूफ परीक्षण बॉक्स से लैस है, जिसकी चौड़ाई लगभग 800 * 400 * 400 मिमी है, जो उपयोगकर्ताओं के लिए परीक्षण करने के लिए सुविधाजनक है।

परीक्षण उपकरणः उपयोगकर्ता द्वारा निर्मित

परीक्षण स्टेशनः परीक्षण के अधीन उत्पाद को कई स्टेशनों पर श्रृंखला में जोड़ा जा सकता है, जब तक कि अधिकतम आउटपुट क्षमता से अधिक नहीं हो जाती।

8. आयामः लगभग 800 मिमी चौड़ाई × 800 मिमी गहराई × 1800 मिमी ऊंचाई, लगभग 450 किलोग्राम वजन। कैबिनेट को आसान फिक्सिंग और आंदोलन के लिए भारी-भरकम ब्रेक करने योग्य चल रोलर्स से लैस किया गया है।

9. अधिभार संरक्षण और अधिप्रवाह संरक्षण कार्यों से लैस

जब उपकरण बंद हो जाता है, तो वर्तमान आउटपुट स्वचालित रूप से काट दिया जाता है।

उपकरण लंबे समय तक लगातार काम कर सकता है और स्थिर और विश्वसनीय है

10. रिले के साथ एक इलेक्ट्रॉनिक नियंत्रण आउटपुट स्थापित करें (एनसी NO COM). प्रशंसक नियंत्रण के लिए एक 220Vac आउटलेट स्थापित करें.

11. आर्द्रता सेंसर और कंप्यूटर संग्रह डेटा प्रदर्शन जोड़ें.

12वाई-फाई नेटवर्क उपकरणः प्रयोगशाला के बाहर प्रक्रियाओं का अनुगमन करने के लिए डेटा को वाई-फाई नेटवर्क से जोड़ा जा सकता है।

7परीक्षण बॉक्सः एक्रिलिक विंडप्रूफ परीक्षण बॉक्स से लैस है, जिसकी चौड़ाई लगभग 800 * 350 * 400 मिमी है, जो उपयोगकर्ताओं के लिए परीक्षण करने के लिए सुविधाजनक है।

परीक्षण उपकरणः उपयोगकर्ता द्वारा निर्मित

परीक्षण स्टेशनः परीक्षण के अधीन उत्पाद को कई स्टेशनों पर श्रृंखला में जोड़ा जा सकता है, जब तक कि अधिकतम आउटपुट क्षमता से अधिक नहीं हो जाती।

8. आयामः लगभग 800 मिमी चौड़ाई × 800 मिमी गहराई × 1800 मिमी ऊंचाई, लगभग 450 किलोग्राम वजन। कैबिनेट को आसान फिक्सिंग और आंदोलन के लिए भारी-भरकम ब्रेक करने योग्य चल रोलर्स से लैस किया गया है।

9. अधिभार संरक्षण और अधिप्रवाह संरक्षण कार्यों से लैस

जब उपकरण बंद हो जाता है, तो वर्तमान आउटपुट स्वचालित रूप से काट दिया जाता है।

उपकरण लंबे समय तक लगातार काम कर सकता है और स्थिर और विश्वसनीय है
