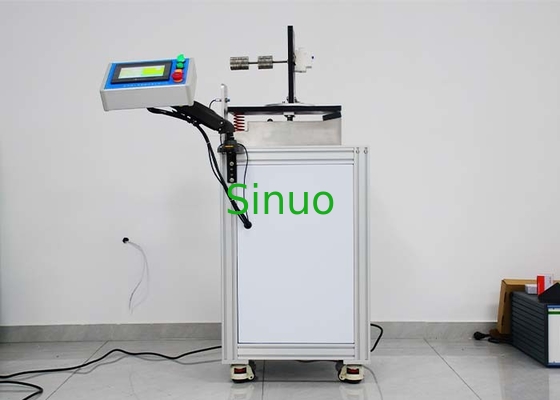

आईईसी 61009-1 एमसीबी प्रभाव प्रतिरोध परीक्षण के लिए यांत्रिक झटके परीक्षण मशीनें

आईईसी 61009-1 एमसीबी प्रभाव प्रतिरोध परीक्षण के लिए यांत्रिक झटके परीक्षण मशीनें

उत्पाद की जानकारी:

परीक्षण उपकरण IEC 61009-1 की मानक आवश्यकताओं के अनुरूप हैः2012, IEC60898-1:2015आदि।

इसका उपयोग सर्किट ब्रेकर उत्पाद परीक्षण के लिए सर्किट ब्रेकर के ऐसे भागों के प्रभाव प्रतिरोध को सत्यापित करने के लिए किया जाता है जो सामान्य उपयोग के दौरान यांत्रिक झटकों के अधीन हो सकते हैं।

परीक्षण सिद्धांतः मोटर नियंत्रण कैम के माध्यम से सर्किट ब्रेकर के साथ माउंटिंग प्लेट उठाएं।और तुरंत 25N/मिमी के लोचदार गुणांक के साथ कॉइल स्प्रिंग से लैस धातु की स्टॉप प्लेट पर स्वतंत्र रूप से गिर जाता हैइस प्रकार 50 बार दोहराएं और नमूना अन्य तीन 90-डिग्री दिशाओं को टर्नटेबल के माध्यम से स्विच करता है और परीक्षण 50 बार दोहराता है।

विशेषताएं: 1. पीएलसी नियंत्रण, टच स्क्रीन संचालन, सर्वो मोटर ड्राइव, सटीक नियंत्रण।

2गिरने की ऊँचाई को बिना विचलन के कैम की विचलित दूरी से निर्धारित किया जाता है।

3. Yiheda अनुकूलित लोचदार गुणांक हेलिकल स्प्रिंग को अपनाएं।

4. टर्नटेबल को 4-90° घुमाया जा सकता है, जो कि सर्किट ब्रेकर के सभी दिशाओं में प्रभाव प्रतिरोध परीक्षण का वास्तव में अनुकरण करता है।

विशेषताएं:

यांत्रिक सदमे परीक्षक, जिसे सदमे परीक्षक मशीन या सदमे परीक्षक उपकरण के रूप में भी जाना जाता है, एक विशेष उपकरण है जिसका उपयोग उत्पादों, घटकों,या नियंत्रित यांत्रिक झटकों या प्रभावों के लिए सामग्रीइस परीक्षण का उद्देश्य परीक्षण के नमूने की क्षमता का मूल्यांकन करना है जो परिवहन, हैंडलिंग,या परिचालन स्थितियांयहाँ मुख्य विशेषताएं और कार्य आम तौर पर एक यांत्रिक सदमे परीक्षक के साथ जुड़े हैंः

ड्रॉप या इम्पैक्ट प्लेटफार्म: यांत्रिक झटके परीक्षक में एक ड्रॉप या इम्पैक्ट प्लेटफॉर्म शामिल होता है जहां परीक्षण नमूने को परीक्षण के लिए रखा जाता है।प्लेटफार्म नमूना के लिए यांत्रिक झटके या प्रभाव देने के लिए एक नियंत्रित और दोहराया साधन प्रदान करने के लिए बनाया गया है.

शॉक जनरेशन तंत्र: परीक्षक में शॉक या प्रभाव उत्पन्न करने के लिए एक तंत्र शामिल है।यह तंत्र परीक्षक के विशिष्ट डिजाइन के आधार पर भिन्न हो सकता है और इसमें वायवीय प्रणालियों जैसे तरीके शामिल हो सकते हैंयह झटके या टक्कर की तीव्रता और अवधि पर सटीक नियंत्रण की अनुमति देता है।

त्वरण माप: परीक्षक में सेंसर या त्वरण मापकों से लैस है जो चकमक घटना के दौरान परीक्षण नमूने द्वारा अनुभव किए गए त्वरण या जी-बलों को मापते हैं।ये माप प्रभाव की गंभीरता के बारे में मात्रात्मक डेटा प्रदान करते हैं और विभिन्न परीक्षण नमूनों या परीक्षण स्थितियों की तुलना करने की अनुमति देते हैं.

शॉक पल्स नियंत्रण: यांत्रिक शॉक परीक्षक अक्सर शॉक पल्स के आकार और अवधि पर नियंत्रण प्रदान करते हैं।यह नियंत्रण वास्तविक दुनिया के परिदृश्यों या उद्योग मानकों की नकल करने वाले विशिष्ट सदमे प्रोफाइल या तरंगों के अनुकरण की अनुमति देता हैयह सुनिश्चित करता है कि परीक्षण से प्रत्याशित आघात की घटनाओं का सटीक रूप से प्रतिनिधित्व किया जाए।

परीक्षण नमूने की स्थिरता: आघात परीक्षक में परीक्षण के दौरान परीक्षण नमूने को सुरक्षित रूप से पकड़ने के लिए स्थिरता या माउंटिंग तंत्र शामिल हैं।इन स्थिरता सुनिश्चित करता है कि नमूने ठीक से तैनात है और वांछित सदमे या प्रभाव बलों को प्राप्त करने के लिए उन्मुख है.

सुरक्षा सुविधाएँ: यांत्रिक सदमे परीक्षकों में सुरक्षा उपायों को ऑपरेटरों और उपकरण दोनों की सुरक्षा के लिए लागू किया जाता है। इन सुविधाओं में सुरक्षा संलग्नक, इंटरलॉक,आपातकालीन स्टॉप बटन, और शॉक वेव के प्रभावों को कम करने के लिए डिमपिंग सिस्टम।

मानकों का अनुपालन: यांत्रिक सदमे परीक्षकों को उद्योग के मानकों और परीक्षण प्रोटोकॉल का अनुपालन करने के लिए डिज़ाइन किया गया है।जैसे कि एएसटीएम (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मटेरियल्स) या आईईसी (इंटरनेशनल इलेक्ट्रोटेक्निकल कमीशन) द्वारा निर्दिष्टअनुपालन यह सुनिश्चित करता है कि परीक्षण प्रक्रिया और परिणाम विभिन्न परीक्षण प्रयोगशालाओं में सुसंगत और तुलनीय हों।

यांत्रिक सदमे परीक्षक का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जिसमें इलेक्ट्रॉनिक्स, ऑटोमोटिव, एयरोस्पेस और पैकेजिंग शामिल हैं।वे निर्माताओं को प्रभाव स्थितियों में अपने उत्पादों के स्थायित्व और विश्वसनीयता का आकलन करने में मदद करते हैं, कमजोर बिंदुओं या संभावित विफलताओं की पहचान करें और सुरक्षित परिवहन और संचालन सुनिश्चित करने के लिए उत्पाद डिजाइन और पैकेजिंग में सुधार करें।

तकनीकी मापदंडः
