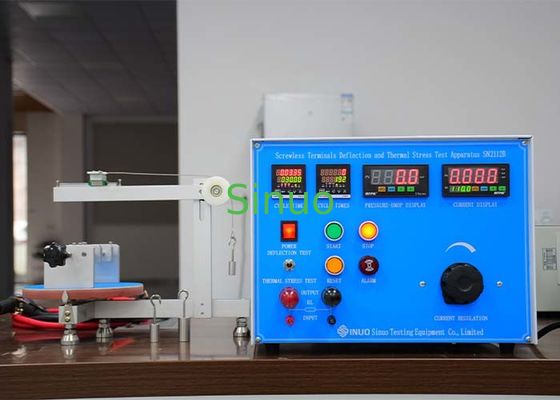

आईईसी 60884-1 चित्र 14 स्क्रूलेस टर्मिनल विक्षेपण और थर्मल तनाव परीक्षण उपकरण
| Deflection angle: | 0-360 डिग्री | Deflection direction: | 30°±3° |
| Deflection force: | 0.25एन, 0.5एन, 1.0एन | Number of trials: | 192 चक्र |
| On/off time: | 30 मिनट, पूर्व निर्धारित किया जा सकता है | Test current: | एसी 1~99.9A±(3%±1A) |
| Voltage drop range: | 0~199.9±（3%±1एमवी） | Judgment criteria: | 22.5mV से अधिक नहीं |
| High Light: | थर्मल स्ट्रेस स्क्रूलेस टर्मिनल्स टेस्ट डिवाइस,स्क्रूलेस टर्मिनल्स डिफ्लेक्शन टेस्ट डिवाइस |
||
आईईसी 60884-1 चित्र 14 स्क्रूलेस टर्मिनल विक्षेपण और थर्मल तनाव परीक्षण उपकरण
उत्पाद की जानकारी:
यह उपकरण आईईसी 60884-1:2022 खंड 12 के अनुरूप है।3.11 a) और b), खंड 12.3.12 और चित्र 14, आईईसी 60669-1 खंड 123.11आदि।
इसका प्रयोग यह जांचने के लिए किया जाता है कि क्या सामान्य स्थापना के दौरान घुमावदार ठोस कंडक्टर को घुमाया गया है या नहीं।कंडक्टर को विचलित करना और वोल्टेज की गिरावट को मापना, स्क्रूलेस टर्मिनल क्लैंपिंग क्षमता और संपर्क प्रदर्शन की जांच करने के लिए।और यह भी सत्यापित करने के लिए प्रयोग किया जाता है कि क्या unthreaded टर्मिनल सामान्य उपयोग के दौरान होने वाले विद्युत और थर्मल तनाव का सामना कर सकते हैं.
उपकरण का संचालन आसान है, लोड करंट समायोज्य है, नमूना फिटिंग मानक आवश्यकताओं के अनुसार निर्मित है।
तकनीकी मापदंडः
| पैरामीटर नाम | पैरामीटर डेटा |
| झुकने का परीक्षण | |
| विद्युत आपूर्ति | ग्राहक की स्थानीय बिजली आपूर्ति की स्थितियों से मेल |
| झुकने का कोण | 0-360° |
| झुकने की दिशा | 12 दिशाओं में से किसी में भी एक दूसरे से 30°±3° भिन्न |
| झुकने का बल | 0.25N, 0.5N, 1.0N |
| बल प्रयुक्त दिशा | अनफ्लेक्टेड कंडक्टर के लंबवत |
| परीक्षण करंट | अधिकतम.100A |
| थर्मल तनाव परीक्षण | |
| परीक्षणों की संख्या (चक्र) | 192 चक्र, पूर्व निर्धारित किया जा सकता है |
| चालू/बंद समय | चालूः 30 मिनट, बंदः 30 मिनट, पूर्व निर्धारित किया जा सकता है |
| परीक्षण करंट | AC 1~99.9A±(3%±1A); |
| वोल्टेज गिरावट माप सीमा | 0~199.9±(3%±1mv) |
| निर्णय के मानदंड | वोल्टेज की गिरावट 22.5mV से अधिक नहीं होनी चाहिए |
