| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |
तीन स्टेशन प्लग इन्सुलेशन आस्तीन घर्षण परीक्षण उपकरण दबाव भार 4N आईईसी 60884
उत्पाद की जानकारी:
मानकः आईईसी 60884-1:2022 खंड 24.8 चित्र 31, बीएस1363-1: 2012 चित्र 9.
नमूने और सीमाएंः प्लग पिन के लिए इन्सुलेटिंग आस्तीन।
परीक्षण उद्देश्यः प्लग इन्सुलेशन आस्तीन के पहनने के प्रतिरोध का परीक्षण करने के लिए उपयुक्त
परीक्षण सिद्धांतः मोटर लॉक शीट के पारस्परिक स्क्रैपिंग को प्राप्त करने के लिए एक्सेन्ट्रिक तंत्र को चलाता है।
संरचना:
इसमें एक क्षैतिज रूप से स्थित क्रॉस बीम और एक रैखिक रूप से चलती क्लैंप बेस होता है।क्रॉस बीम के अंत में 1 मिमी के व्यास के एक छोटे स्टील के तार से झुका हुआ यू आकार का सिर होता है (यू आकार के दो बिंदु क्रॉस बीम पर लंबवत रूप से तय होते हैं). यू के आकार के स्टील के तार का निचला किनारा 6 मिमी सीधा काम करने वाला हिस्सा है। यू के आकार के स्टील के तार का 6 मिमी सीधा निचला किनारा लॉक इन्सुलेशन आस्तीन पर दबाया जाता है,और मोटर आगे और पीछे घूमने के लिए ताला से लैस फिटिंग सीट को चलाता है, ताकि स्टील के तार परीक्षण के लिए लॉक इन्सुलेशन नमूने के खिलाफ रगड़ते हैं।

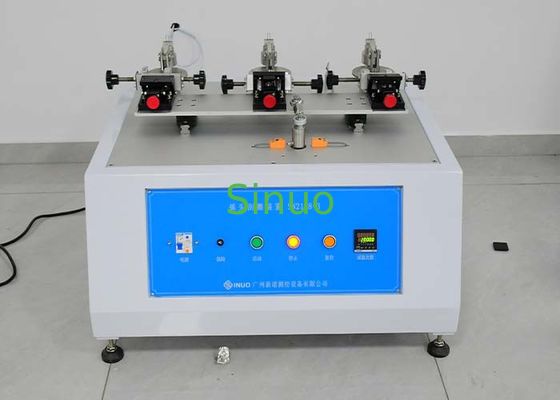

उपकरण एक 3-स्टेशन सिंक्रोनस संरचना को अपनाता है, जैसा कि नीचे दिखाया गया हैः
तकनीकी मापदंडः
| परीक्षण स्टेशन | तीन स्टेशन, समकालिक |
| ड्राइव मोड | विद्युत मोड |
| घर्षण दर |
30 बार/मिनट, प्रत्येक जाने और लौटने के लिए एक बार |
| परीक्षण समय | 0-999999 बार, समायोज्य |
| दबाव भार | 4एन |
| स्क्रैपिंग तार |
Φ1mm, प्रभावी लंबाई 6mm |
| परीक्षण स्ट्रोक | 1 मीटर से अधिक, स्थिर स्ट्रोक |
| कोण समायोजन तंत्र |
यह एक कोण समायोजन तंत्र से सुसज्जित है, जो यूरोपीय मानक आंतरिक आठ आकार के पिन और पारंपरिक सीधे पिन से मेल खाता है। यह एक 10 डिग्री झुकाव गेज से सुसज्जित है।नमूना स्थापित होने के बाद, गेज का उपयोग 10° स्थिति को सीधे कैलिब्रेट करने के लिए किया जा सकता है।
|
| विद्युत आपूर्ति | AC220V±10%/50-60Hz |
| उपकरण का आकार | WDH=850X760X600 मिमी |
| उपकरण का वजन | लगभग 130 किलो |
