आईईसी 60670-1 एम्बेडेड माउंटिंग बॉक्स स्थिरता परीक्षण उपकरण संलग्नक वर्गीकृत परीक्षण
उत्पाद की जानकारी:
मानकः उपकरण को IEC60670-1 खंड 12 की मानक आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है।11, चित्र 12, 13, 14.
नमूनाः IEC60670-1 अनुभाग 7 के अनुसार वर्गीकृत छिपे हुए और अर्ध-छिपे हुए माउंटिंग बॉक्स और संलग्नक।2.1.
परीक्षण का उद्देश्य और सिद्धांतः निर्माता के निर्देशों के अनुसार सही ढंग से स्थापित होने के बाद ठोस दीवारों, छतों और फर्श पर छिपे हुए या अर्ध-छिपे हुए माउंटिंग बॉक्स या आवास।और अंतर्निहित निर्धारण उपकरण सुनिश्चित करना चाहिए कि नमूना सही दीवार पर स्थापित किया जा सकता है, छत और फर्श, और बिना विस्थापन या गिरने के सामान्य उपयोग सुनिश्चित करने में सक्षम होना चाहिए।
यह परीक्षण माउंटिंग बॉक्स की सामान्य माउंटिंग का अनुकरण करता है, और मुख्य भार का उपयोग ऊर्ध्वाधर दिशा में (72±0.1) एन का बल लागू करने के लिए किया जाता है। और अतिरिक्त भार (8±0.1)1) N 50 मिमी की ऊंचाई से मुख्य वजन के लिए 10 बार गिराया जाता हैपरीक्षण के पश्चात, माउंटिंग बॉक्स की स्थिरता को सत्यापित करने के लिए माउंटिंग बॉक्स की स्थिरता को सत्यापित करने के लिए, माउंटिंग बॉक्स की माउंटिंग प्लेट पर माउंटिंग बॉक्स का विस्थापन 0.5 मिमी से अधिक नहीं होना चाहिए।
उपकरण संरचना और विशेषताएं:

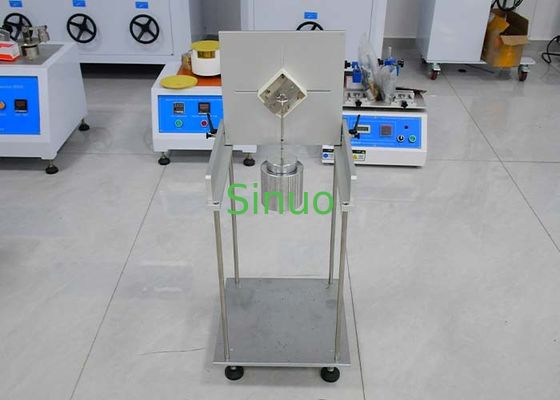

उपकरण में एक माउंटिंग टॉप प्लेट, एक कोण समायोजन तंत्र, एक मुख्य भार F, एक अतिरिक्त भार G, एक माउंटिंग बॉक्स और एक सहायक निर्धारण उपकरण शामिल हैं।सहायक उपकरण का वजन कुल वजन का 1/10 है.
उपकरण के आयाम: लगभगः 350×350×600 (मिमी) चौड़ाई×डी×एच, उपकरण का वजनः 25kg
तकनीकी मापदंडः
| परीक्षण स्टेशन | एकल |
| शीर्ष प्लेट को माउंट करना |
क्रॉस के आकार के माउंटिंग स्क्रू के लिए लंबे स्लॉट के साथ, माउंटिंग प्लेट को नमूने पर तय किया जा सकता है। नीचे दिखाए गए अनुसार समायोज्य कोण 45 डिग्री है।
|
| वजन विन्यास |
मुख्य भारः 72±0.1N x1; अतिरिक्त भारः 8±0.1N x1; नोटः मुख्य वजन के वजन में हुक वजन शामिल है |
| माउंटिंग बॉक्स |
इसका उपयोग एम्बेडेड छिपे हुए या अर्ध-छिपे हुए माउंटिंग बक्से को माउंट करने के लिए किया जा सकता है। मानक आकार आवश्यकताओं के अनुसार, नमूने के सभी पक्षों से कम से कम 20 मिमी का अंतर होना चाहिए। ग्राहक के नमूना आकार के अनुसार मानक माउंटिंग बॉक्स
|
| फिक्स्चर |
एक सेट, नमूना माउंटिंग छेद पर फिक्सिंग फिटिंग को लॉक करने के लिए प्रयोग किया जाता है |
