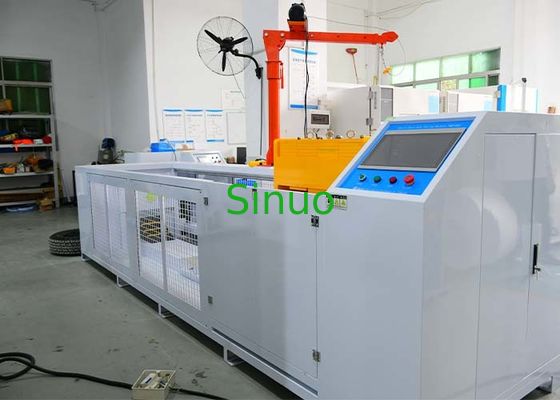

UL 2594 खंड 58 चार्जिंग इंटरफेस वाहन रोलिंग परीक्षक 5000/11000N भार क्षमता

UL 2594 खंड 58 चार्जिंग इंटरफेस वाहन रोलिंग परीक्षक 5000/11000N भार क्षमता

उत्पाद की जानकारी:

UL2594-2016 खंड 58, IEC62196-1 के अनुरूपः2022, आईईसी 62752:2016 खंड 9.34आदि।

नमूने और प्रतिबंधः आपूर्तिकर्ता द्वारा अनुशंसित केबल के साथ आपूर्ति प्लग, वाहन प्लग और कार्य बॉक्स।

परीक्षण उद्देश्य: वाहन के पावर प्लग, वाहन प्लग और फंक्शन बॉक्स को चार्ज करने पर वाहन कुचलने के परीक्षण करने के लिए उपयोग किया जाता है ताकि कुचलने के बाद उनकी विश्वसनीयता निर्धारित की जा सके।

परीक्षण सिद्धांतः निर्माता द्वारा अनुशंसित केबल के साथ पावर प्लग और वाहन प्लग को सीमेंट फर्श पर यादृच्छिक रूप से रखें।P225/75R15 के समान भार के कार टायर के साथ (5000±250) N या (11000N±550) N का रोलिंग दबाव लागू करें, and roll over the power plug or plug function box at a speed of (8±2)km/h (tire inflation pressure 220±10)kPa to simulate the ability of the power plug or plug function box to withstand vehicle rolling damageनमूना बेल्ट नमूना को आगे बढ़ने से रोकता है।

संरचना और विशेषताएं:

उपकरण को एक ठंडे रोल्ड स्टील प्लेट सुरक्षात्मक बॉक्स संरचना के साथ डिज़ाइन किया गया है। बॉक्स की सतह को चित्रित किया गया है। बॉक्स के नीचे सिमुलेटेड सीमेंट फर्श के साथ कवर किया गया है।रोलिंग तंत्र कार टायर वस्तु पर रोलिंग अनुकरण कर सकते हैं और स्वतंत्र रूप से ऊपर और नीचे स्लाइडचार्जिंग पाइल प्लग एक ही दबाव को सहन करता है। ड्राइव डिवाइस आगे और पीछे की ओर रोलिंग क्रिया प्राप्त करने के लिए रोलिंग तंत्र को चलाता है।मुख्य घटक स्टेनलेस स्टील और एल्यूमीनियम से बने होते हैं. (यह सुनिश्चित करें कि टायर सामान्य रोलिंग स्थितियों में नमूना रोल करता है)

इसकी मुख्य विशेषताएं इस प्रकार हैं:
1इस उपकरण के चेसिस को परीक्षण प्रक्रिया की सुरक्षा सुनिश्चित करने के लिए एक सुरक्षात्मक आवरण के साथ इलाज किया जाता है; बॉक्स का नीचे विस्तार शिकंजा के साथ जमीन से लॉक किया जाता है।यह भारी शुल्क स्लाइड रेल द्वारा निर्देशित किया जाता है, रोलर समूह स्लाइड्स, और शक्ति एक उच्च शक्ति मोटर एक टरबाइन reducer के साथ संयुक्त रोलिंग परीक्षण को बढ़ावा देने के लिए परीक्षण गति के लिए मुख्य शाफ्ट घुमाया ड्राइव करने के लिए द्वारा संचालित है।नमूना निर्धारण स्लाइडिंग डिवाइस मानक आवश्यकताओं को पूरा करने के लिए एक कार्यात्मक बॉक्स स्थापना स्थिरता से लैस है.
2रोलिंग दबाव समायोजक उपकरण को एक समायोज्य संरचना के रूप में डिज़ाइन किया गया है। टायर, ऊपरी और निचले स्लाइडिंग फ्रेम और काउंटरवेट जो कि नमूने को सहन करते हैं, परीक्षण का वजन हैं।
3उपकरण टायर के सामने और पीछे ड्राइव कार्य मोड को अपनाता है (परीक्षण रोलिंग दिशा को मोटर द्वारा आगे और पीछे की ओर रोलिंग टायर को रोलिंग करने के लिए प्रेरित किया जाता है), नमूने को स्थिर रखते हुए,जो कार के टायर के घुमावदार रोलिंग का सबसे यथार्थवादी ढंग से अनुकरण कर सके और प्रभावी ढंग से नमूना रोलिंग का अनुकरण कर सके.
4. नियंत्रण प्रणाली एक स्वतंत्र तंत्र है. मेजबान में पीएलसी नियंत्रण और टच स्क्रीन संचालन है.फिक्स्ड स्थापना छेद और कनेक्टिंग तार बंदरगाहों आसान निर्धारण और कनेक्शन के लिए नीचे पर स्थापित कर रहे हैं.

तकनीकी मापदंडः
