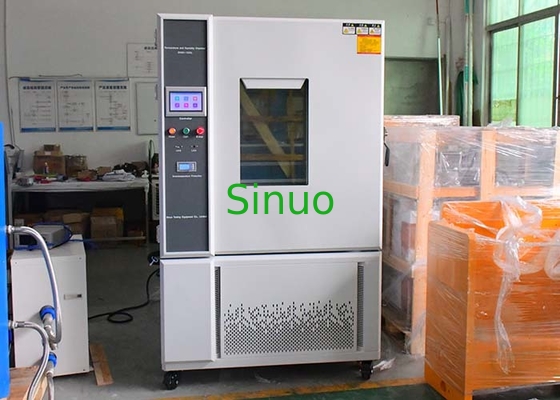

IEC 60068-2-1 पर्यावरण परीक्षण कक्ष 1000L -70°C से +150°C

कक्ष का आकार

ध्वनि स्तर≤70dB ((A)

(एक ध्वनिरोधी कमरे में 25°C के परिवेश के तापमान और कम गूंज के साथ मापा गया। A भार का उपयोग करके, 9 अंकों के औसत का परीक्षण करें।प्रत्येक परीक्षण बिंदु क्षैतिज रूप से शोर स्रोत से 1 मीटर दूर और जमीन से 1 मीटर ऊपर है)

1बाहरी दीवार सामग्रीः ए3 बोर्ड छिड़काव।

2आंतरिक दीवार सामग्रीः ब्रश स्टेनलेस स्टील प्लेट SUS#304.

3कक्ष थर्मल इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम।

4कक्ष के दरवाजे की इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम।

1स्टेनलेस स्टील के दीर्घ अक्षीय केन्द्रापसारक पंखे: 2 सेट/90W।

2पंखा, हीटर, वाष्पीकरण (डेहुमिडिफायर भी), जल निकासी यंत्र, दबाव संतुलन पोर्ट, समायोज्य हवा डिफ्लेक्टर, तापमान सेंसर

1अवलोकन खिड़की: 400x600x40 मिमी 3-परत वैक्यूम टेम्पर्ड ग्लास

2. फ्लैट एम्बेडेड हैंडल

3. दरवाजे के हिंग्स: SUS # 304 आयातित हिंग्स

4. कक्ष के अंदर ऊर्जा-बचत दीपक

5. सीसा छेद: φ50 मिमी 1 टुकड़ा

1एक टुकड़ा वाला दरवाजा बाहर की ओर खुलता है, जिसमें हिंज बाईं ओर और हैंडल दाईं ओर होता है (जब बॉक्स के सामने का सामना किया जाता है) ।

2एक सुरक्षा दरवाजा ताला तंत्र से सुसज्जित (दरवाजा परीक्षण कक्ष में खोला जा सकता है), दरवाजा संघनक को रोकने के लिए विद्युत गर्मी से सुसज्जित है,और अछूता ग्लास अवलोकन खिड़की की दृश्य सीमा (W400×H600mm). दरवाजे के फ्रेम में एक एंटी-कंडेनसेशन इलेक्ट्रिक हीटिंग डिवाइस है।

1पंख प्रकार के रेडिएटर के आकार का स्टेनलेस स्टील इलेक्ट्रिक हीटर

2. ताप नियंत्रण विधि: एसएसआर (ठोस अवस्था रिले) गैर संपर्क बराबर अवधि पल्स चौड़ाई मॉड्यूलेशन

3ताप शक्ति: लगभग 3 किलोवाट

1हिताची या इमर्सन कम तापमान और कम शोर वाले स्क्रॉल कंप्रेसर (वायु-कूल्ड हीट डिसिपेशन विधि) ।

2ठंडा करने की विधिः हवा ठंडा

1परीक्षण के लिए उत्पाद के हीटिंग लोड को प्रभावी ढंग से दूर करने के लिए ठंडे कोयला प्रवाह दर डिवाइस के स्वचालित समायोजन को अपनाया जाता है, जो जर्मन/जापानी प्रौद्योगिकी के साथ सिंक्रनाइज़ किया जाता है।

2पारंपरिक डिजाइनों की तुलना में, नियंत्रण स्थिरता और पुनः प्रयोज्यता अधिक है, और यह बिजली की बचत और ऊर्जा की बचत के मामले में अल्ट्रा उच्च प्रदर्शन प्राप्त करता है।

Hitachi या Emerson कम तापमान और कम शोर स्क्रॉल कंप्रेसर

1कंडेनसर और वाष्पीकरक एसी एंड आर डबल स्पोइलर प्रकार के एल्यूमीनियम फिन डिवाइस को अपनाते हैं।

2थ्रॉटलिंग उपकरण आयातित प्रसिद्ध ब्रांड रेफ्रिजरेशन सामानों को अपनाते हैं।

1नियंत्रण प्रणाली के नियंत्रक स्वचालित रूप से परीक्षण की परिस्थितियों के अनुसार प्रशीतन कंप्रेसर की संचालन स्थितियों को समायोजित करता है।बिजली और पानी की बचत के सिद्धांत को प्राप्त करने के लिए आउटपुट शीतलन क्षमता को नियंत्रित किया जा सकता है. काम करने की स्थिति अधिक स्थिर है. विशेष रूप से ऑपरेटिंग आर्द्रता 30% बिजली बचा सकता है.

2वाष्पीकरण दबाव विनियमन वाल्व।

3. कंप्रेसर वापसी हवा शीतलन सर्किट

1. वक्र और तापमान और आर्द्रता एक ही इंटरफ़ेस पर प्रदर्शित किया जा सकता है

2. तापमान और आर्द्रता का स्क्रीन डिस्प्ले

3. वक्रों को वास्तविक समय में रिकॉर्ड किया जा सकता है

तकनीकी संकेतक:

1. 7 इंच रंग टच स्क्रीन

2. दो नियंत्रण मोडः कार्यक्रम/स्थिर मूल्य

3सेंसर प्रकारः दो PT100 इनपुट (इलेक्ट्रॉनिक सेंसर इनपुट वैकल्पिक)

4. आउटपुट मोडः वोल्टेज पल्स (एसएसआर) / नियंत्रण आउटपुटः 2 (तापमान/नमी)/2 4-20mA एनालॉग आउटपुट/16 रिले आउटपुट (गैरक्रियात्मक)

5नियंत्रण संकेत: 8 आईएस नियंत्रण संकेत/8 टी नियंत्रण संकेत/4 एलए नियंत्रण संकेत

6अलार्म सिग्नलः 16 डीआई बाहरी बाधा अलार्म

7तापमान माप सीमाः -90.00°C--200.00°C, (वैकल्पिक -90.00°C--300.00°C) त्रुटि ±0.2°C

8आर्द्रता माप सीमाः 1.0%--100% आरएच, त्रुटि ±1% आरएच

9संचार इंटरफ़ेस: (RS232/RS485, अधिकतम संचार दूरी 1.2 किमी [ऑप्टिकल फाइबर 30 किमी तक]

10इंटरफ़ेस भाषा प्रकारः चीनी/अंग्रेजी

11. अंग्रेजी इनपुट फ़ंक्शन से सुसज्जित

12. प्रिंटर के साथ इस्तेमाल किया जा सकता है (यूएसबी समारोह वैकल्पिक)

13. विभिन्न प्रकार के सिग्नल संयोजन रिले आउटपुट, और सिग्नल तार्किक संचालन के अधीन किया जा सकता है (नहीं, और, या, या, XOR), पीएलसी प्रोग्रामिंग क्षमता के रूप में जाना जाता है

14विविध रिले नियंत्रण विधियाँः पैरामीटर-> रिले मोड, रिले-> पैरामीटर मोड, तर्क संयोजन मोड, मिश्रित संकेत मोड

15कार्यक्रम संपादन: कार्यक्रमों के 120 समूहों को प्रोग्राम किया जा सकता है, और प्रत्येक कार्यक्रम समूह 100 सेगमेंट तक प्रोग्राम कर सकता है

सटीकताः तापमान ±0.1°C+1 अंक, आर्द्रता ±1%R.H+1 अंक

संकल्पः तापमान ±0.01°C, आर्द्रता ±0.1%R.H.

तापमान ढलानः 0.1~9.9 सेट किया जा सकता है।

इसमें ऊपरी और निचली सीमा स्टैंडबाय और अलार्म कार्य हैं।

तापमान और आर्द्रता इनपुट सिग्नल सूखी और गीली बल्ब PT100x2.

पीआईडी नियंत्रण पैरामीटर सेटिंग्स के 9 सेट, पीआईडी स्वचालित गणना।

स्वचालित सुधार स्क्रीन समारोह के साथ सूखी और गीली बल्ब

1. एंटी-इंटीग्रल संतृप्ति पीआईडी

2बीटीसी संतुलित तापमान नियंत्रण विधि + डीसीसी बुद्धिमान शीतलन क्षमता नियंत्रण + डीईसी बुद्धिमान विद्युत नियंत्रण (तापमान परीक्षण उपकरण)

3. बीटीएचसी संतुलित तापमान और आर्द्रता नियंत्रण विधि + डीसीसी बुद्धिमान शीतलन क्षमता नियंत्रण + डीईसी बुद्धिमान विद्युत नियंत्रण (तापमान और आर्द्रता परीक्षण उपकरण)

यह स्क्रीन संवाद मोड को अपनाता है, कोई कुंजी इनपुट की आवश्यकता नहीं है, और स्क्रीन सीधे विकल्पों को छूती है।

तापमान सेट (SV) और वास्तविक (PV) मान सीधे प्रदर्शित किए जाते हैं।

वर्तमान में निष्पादित प्रोग्राम संख्या, खंड, शेष समय और चक्रों की संख्या प्रदर्शित कर सकता है।

संचित समय समारोह चला रहा है.

तापमान कार्यक्रम सेटिंग मूल्य एक ग्राफिक वक्र में प्रदर्शित किया जाता है, कार्यक्रम वक्र निष्पादन के वास्तविक समय प्रदर्शन के कार्य के साथ।

एक अलग प्रोग्राम संपादन स्क्रीन से लैस, प्रत्येक पृष्ठ पर तापमान, आर्द्रता और समय के कम से कम 5 खंड दर्ज किए जा सकते हैं।

चाइनीज और इंग्लिश को आप अपनी मर्जी से बदल सकते हैं।

दोष संकेत स्क्रीन प्रदर्शित होती है.

स्क्रीन बैकलाइट को समायोजित किया जा सकता है।

स्क्रीन डिस्प्ले सुरक्षा कार्य टाइमर, टाइमर या मैन्युअल बंद करने पर सेट किया जा सकता है।

उपलब्ध कार्यक्रम समूह: अधिकतम 120 पैटन।

उपलब्ध मेमोरी क्षमताः कुल 12000 सेगमेंट।

आदेशों का दोहराया निष्पादनः प्रत्येक आदेश को 3200 बार तक निष्पादित किया जा सकता है।

यह कार्यक्रम वार्तालाप पद्धति से बनाया गया है, जिसमें संपादन, क्लीयरिंग और सम्मिलन जैसे कार्य होते हैं।

सेगमेंट्स समय सेटिंग 0~99Hour59Min.

प्रोग्राम करने योग्य टाइमिंग कंट्रोल मॉड्यूल डिवाइस x2 सेट।

पावर-ऑफ प्रोग्राम मेमोरी के साथ, स्वचालित स्टार्ट और चालू होने के बाद निरंतर प्रोग्राम निष्पादन।

RS-485 या RS-232 संचार इंटरफेस के साथ।

प्रोग्राम निष्पादन के दौरान ग्राफिक वक्र वास्तविक समय में प्रदर्शित किए जा सकते हैं।

फ्रीजिंग क्षमता के स्वतः समायोजन के साथ।

अनुसूचित प्रारंभ और बंद करने के कार्य के साथ।

दिनांक और समय समायोजन समारोह के साथ।

कुंजी और स्क्रीन लॉक (लॉक) कार्य।

समायोज्य अति-तापमान संरक्षण उपकरण (दोहरी सुरक्षा, पहला अति-उच्च-सटीक अति-तापमान संरक्षण जो उच्च और निम्न तापमान दोनों के लिए सेट किया जा सकता है।उच्च या निम्न तापमान सुरक्षा मशीन विफल होने पर परीक्षण के तहत उत्पाद की बेहतर सुरक्षा के लिए सेट किया जा सकता है.

एयर कंडीशनिंग चैनल अति गर्म है।

फैन मोटर अति गर्म हो गया।

जमीन सपाट, अच्छी तरह से हवादार है और इसमें ज्वलनशील, विस्फोटक, संक्षारक गैसें और धूल नहीं होती है

पास में कोई मजबूत विद्युत चुम्बकीय विकिरण स्रोत नहीं है।

उपकरण के पास एक जल निकासी तल नाली है (प्रशीतन इकाई से 2 मीटर के भीतर) ।

साइट ग्राउंड की असर क्षमताः कम से कम 800 किलोग्राम/एम2

उपकरण के चारों ओर उचित रखरखाव स्थान हो।

A: 600 मिमी से कम नहीं

B: 1000 मिमी से कम नहीं

C: 100 मिमी से कम नहीं

D: 600 मिमी से कम नहीं

1शुद्ध जल का प्रयोग किया जाना चाहिए।

2नल के पानी को साफ करना चाहिए।

1तापमानः 5°C-35°C

2सापेक्ष आर्द्रताः ≤85%

3वायु दबावः 86kPa106kPa

घ) विद्युत आपूर्ति

AC380V तीन चरण चार तार + सुरक्षात्मक ग्राउंड तार

अनुमेय वोल्टेज उतार-चढ़ाव सीमाः AC (380±10) V

अनुमेय आवृत्ति उतार-चढ़ाव सीमाः (50±0.5) हर्ट्ज

सुरक्षात्मक ग्राउंडिंग तार ग्राउंडिंग प्रतिरोध 4Ω से कम है

उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए एक हवा या बिजली स्विच को कॉन्फ़िगर करना आवश्यक है और इस स्विच का उपयोग इस उपकरण के लिए स्वतंत्र रूप से किया जाना चाहिए।
