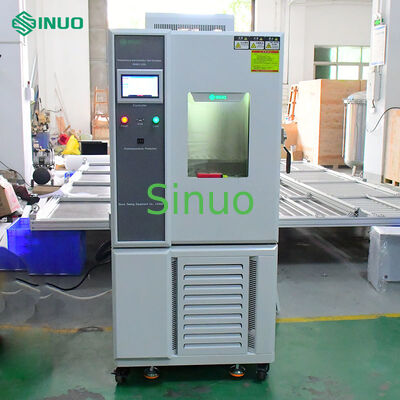

IEC60068-2 स्थिर तापमान और नमी पर्यावरण परीक्षण कक्ष -40 से 150°C

यह तापमान और आर्द्रता परीक्षण कक्ष IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 और IEC 60335 -1 के खंड 15 और अन्य प्रासंगिक मानकों का अनुपालन करता है।

यह इलेक्ट्रॉनिक घटकों, विद्युत उत्पादों, घरेलू उपकरणों, प्लास्टिक सामग्री और अन्य नमूनों पर ठंडे, गर्मी, आर्द्रता और शुष्क परीक्षण करने के लिए डिज़ाइन किया गया है। परीक्षण वैकल्पिक उच्च/निम्न तापमान और आर्द्र परिस्थितियों में भंडारण और पारगमन के दौरान उत्पाद की विश्वसनीयता को सत्यापित करता है।

तापमान और आर्द्रता रेंज योजना:

• IEC60068-2-1:2007 पर्यावरण परीक्षण – भाग 2-1: परीक्षण – परीक्षण ए: ठंडा (IDT)
• IEC60068-2-2:2007 पर्यावरण परीक्षण – भाग 2-2: परीक्षण – परीक्षण बी: शुष्क गर्मी (IDT)
• IEC60068-2-78:2012 पर्यावरण परीक्षण – भाग 2-78: परीक्षण – परीक्षण कैब: नम गर्मी, स्थिर अवस्था (IDT)
• IEC60068-2-30:2005 पर्यावरण परीक्षण – भाग 2-30: परीक्षण – परीक्षण डीबी: नम गर्मी, चक्रीय (12 घंटे + 12 घंटे चक्र) (IDT)

इकाई में निम्नलिखित लाभों के साथ पूरी तरह से संलग्न कक्ष डिजाइन है:

• अतिरिक्त-चौड़ी तापमान और आर्द्रता रेंज विविध परीक्षण आवश्यकताओं को पूरा करने के लिए।
• उन्नत संतुलित तापमान और आर्द्रता नियंत्रण प्रणाली को अपनाता है, जो स्थिर हीटिंग और ह्यूमिडिफाइंग प्रदर्शन प्रदान करता है। यह सटीक पर्यावरण सिमुलेशन के लिए उच्च सटीकता और उत्कृष्ट स्थिरता बनाए रखता है।
• ऑटो-स्विच करने योग्य प्रशीतन सर्किट: सिस्टम सेट तापमान मानों के आधार पर प्रशीतन लूप को स्वचालित रूप से सक्रिय करता है, जिससे उच्च परिवेश तापमान पर भी प्रत्यक्ष शीतलन संभव हो जाता है। शीतलन प्रणाली एकआयातित हर्मेटिक कंप्रेसरऔर एयर-कूल्ड कंडेनसर यूनिट से सुसज्जित है।
• परीक्षण नमूनों के वास्तविक समय अवलोकन के लिए कक्ष दरवाजे पर एक देखने वाली खिड़की लगाई गई है।

परीक्षण कक्ष का मानक विन्यास

कूलिंग सिस्टम

स्क्रीन परिचय

स्क्रीन डिस्प्ले फ़ंक्शन

1. यह स्क्रीन डायलॉग मोड को अपनाता है, किसी कुंजी इनपुट की आवश्यकता नहीं होती है, और स्क्रीन सीधे विकल्पों को छूती है।
2. तापमान सेट (एसवी) और वास्तविक (पीवी) मान सीधे प्रदर्शित होते हैं।
3. वर्तमान में निष्पादित प्रोग्राम नंबर, सेगमेंट, शेष समय और चक्रों की संख्या प्रदर्शित कर सकता है।
4. रनिंग संचित समय फ़ंक्शन।
5. तापमान प्रोग्राम सेटिंग मान को एक ग्राफिकल वक्र में प्रदर्शित किया जाता है, जिसमें प्रोग्राम वक्र निष्पादन के वास्तविक समय प्रदर्शन का कार्य होता है।
6. एक अलग प्रोग्राम संपादन स्क्रीन से सुसज्जित, प्रत्येक पृष्ठ पर कम से कम 5 तापमान, आर्द्रता और समय के सेगमेंट दर्ज किए जा सकते हैं।
7. चीनी और अंग्रेजी को इच्छानुसार स्विच किया जा सकता है।
8. दोष संकेत स्क्रीन प्रदर्शित होती है।
9. स्क्रीन बैकलाइट को समायोजित किया जा सकता है।
10. स्क्रीन डिस्प्ले सुरक्षा फ़ंक्शन को टाइमर, टाइमर या मैनुअल शटडाउन पर सेट किया जा सकता है।

प्रोग्राम क्षमता और नियंत्रण कार्य

1. उपलब्ध प्रोग्राम समूह: अधिकतम 120 PATTEN तक।
2. उपलब्ध मेमोरी क्षमता: कुल 12000 सेगमेंट।
3. कमांड का दोहराने योग्य निष्पादन: प्रत्येक कमांड को 3200 बार तक निष्पादित किया जा सकता है।
4. प्रोग्राम को संपादन, स्पष्ट और सम्मिलित करने जैसे कार्यों के साथ, संवादी तरीके से बनाया गया है।
5. सेगमेंट समय सेटिंग 0~99 घंटे 59 मिनट।
6. प्रोग्रामेबल टाइमिंग कंट्रोल मॉड्यूल डिवाइस x2 सेट।
7. पावर-ऑफ प्रोग्राम मेमोरी के साथ, पावर-ऑन के बाद स्वचालित स्टार्ट और निरंतर प्रोग्राम निष्पादन।
8. RS-485 या RS-232 संचार इंटरफ़ेस के साथ।
9. प्रोग्राम निष्पादन के दौरान ग्राफिक वक्र वास्तविक समय में प्रदर्शित किए जा सकते हैं।
10. फ्रीजिंग क्षमता के स्वचालित समायोजन के साथ।
11. अनुसूचित प्रारंभ और शटडाउन फ़ंक्शन के साथ।
12. दिनांक और समय समायोजन फ़ंक्शन के साथ।
13. कुंजी और स्क्रीन लॉक (लॉक) फ़ंक्शन।

कंट्रोलर विनिर्देश

तकनीकी संकेतक:

1. 7-इंच कलर टच स्क्रीन
2. दो नियंत्रण मोड: प्रोग्राम/निश्चित मान
3. सेंसर प्रकार: दो पीटी100 इनपुट (इलेक्ट्रॉनिक सेंसर इनपुट वैकल्पिक)
4. आउटपुट मोड: वोल्टेज पल्स (एसएसआर)/नियंत्रण आउटपुट: 2 (तापमान/आर्द्रता)/2 4-20mA एनालॉग आउटपुट/16 रिले आउटपुट (निष्क्रिय)
5. नियंत्रण संकेत: 8 आईएस नियंत्रण संकेत/8 टी नियंत्रण संकेत/4 एएल नियंत्रण संकेत
6. अलार्म संकेत: 16 डीआई बाहरी बाधा अलार्म
7. तापमान माप रेंज: -90.00 डिग्री सेल्सियस --200.00 डिग्री सेल्सियस, (वैकल्पिक -90.00 डिग्री सेल्सियस --300.00 डिग्री सेल्सियस) त्रुटि ±0.2 डिग्री सेल्सियस
8. आर्द्रता माप रेंज: 1.0%--100%RH, त्रुटि ±1%RH
9. संचार इंटरफ़ेस: (RS232/RS485, अधिकतम संचार दूरी 1.2 किमी [ऑप्टिकल फाइबर 30 किमी तक])
10. इंटरफ़ेस भाषा प्रकार: चीनी/अंग्रेजी
11. अंग्रेजी इनपुट फ़ंक्शन से सुसज्जित
12. प्रिंटर (यूएसबी फ़ंक्शन वैकल्पिक) के साथ इस्तेमाल किया जा सकता है
13. सिग्नल संयोजन रिले आउटपुट की एक किस्म, और संकेतों को तार्किक संचालन (नहीं, और, या, नोर, एक्सओआर) से गुजरना पड़ सकता है, जिसे पीएलसी प्रोग्रामिंग क्षमता कहा जाता है
14. विविध रिले नियंत्रण विधियाँ: पैरामीटर->रिले मोड, रिले->पैरामीटर मोड, लॉजिक कॉम्बिनेशन मोड, कम्पोजिट सिग्नल मोड
15. प्रोग्राम संपादन: 120 समूहों के प्रोग्राम प्रोग्राम किए जा सकते हैं, और प्रत्येक समूह के प्रोग्राम में 100 सेगमेंट तक प्रोग्राम किया जा सकता है

कंट्रोलर तकनीकी पैरामीटर

सटीकता: तापमान ±0.1 डिग्री सेल्सियस +1 अंक, आर्द्रता ±1% आर.एच +1 अंक

रिज़ॉल्यूशन: तापमान ±0.01 डिग्री सेल्सियस, आर्द्रता ±0.1% आर.एच.

तापमान ढलान: 0.1~9.9 सेट किया जा सकता है।

इसमें ऊपरी और निचली सीमा स्टैंडबाय और अलार्म फ़ंक्शन हैं।

तापमान और आर्द्रता इनपुट सिग्नल ड्राई और वेट बल्ब पीटी100x2।

9 सेट पी.आई.डी नियंत्रण पैरामीटर सेटिंग्स, पी.आई.डी स्वचालित गणना।

ड्राई और वेट बल्ब स्वचालित सुधार स्क्रीन फ़ंक्शन के साथ
