| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 50 सेट |

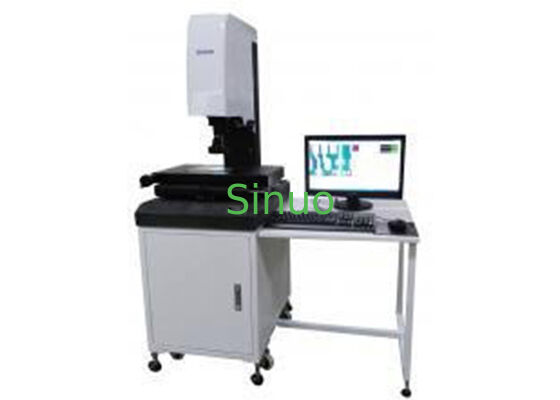

2 डी समोच्च स्कैनिंग प्रत्यक्ष बिंदु-और-माप फ़ंक्शन के साथ वीडियो माप प्रणाली
उत्पाद की जानकारी:
JVB300H वीडियो माप प्रणाली एक उच्च सटीकता, ग्रेनाइट आधारित 2 डी दृष्टि माप उपकरण है, जो सटीक आयामी निरीक्षण, समोच्च माप,और जटिल घटकों के गुणवत्ता नियंत्रणइसका व्यापक रूप से सटीक इलेक्ट्रॉनिक्स, कनेक्टर, टूलींग, धातु भागों, इंजेक्शन मोल्डिंग, अर्धचालकों, ऑटोमोटिव घटकों, प्रयोगशालाओं और औद्योगिक माप विभागों में उपयोग किया जाता है।
उत्पाद की विशेषताएं:
उच्च कठोरता, उच्च परिशुद्धता वाले ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता और दीर्घकालिक स्थायित्व सुनिश्चित करते हैं।
समायोज्य एलईडी सतह प्रकाश और समोच्च प्रकाश, कम गर्मी उत्पादन के साथ समान रोशनी प्रदान करता है।
निरंतर ज़ूम लेंस माप के दौरान वास्तविक समय में आवर्धन समायोजन को सक्षम करता है।
एक्स/वाई अक्ष रैखिक गाइड रेल और स्लाइडर संरचना को अपनाते हैं, जिससे कठोरता और दोहराव में सुधार होता है।
एकीकृत ग्राफिक रिपोर्ट आउटपुट, निरीक्षण परिणामों के त्वरित निर्यात की अनुमति देता है।
माप स्थिति को सटीक रूप से इंगित करने के लिए लेजर लोकेटर से लैस।
सॉफ्टवेयर: ओवीएम मानक संस्करण सरल, सहज और संचालित करने में आसान है।
अनुप्रयोग:
JVB300H जटिल परिशुद्धता घटकों के समोच्च, सतह की विशेषताओं, आयामों, कोणों और स्थिति संबंधों को कुशलतापूर्वक मापता है।
यह उद्योगों के लिए उपयुक्त है जैसेः
इलेक्ट्रॉनिक्स
उपकरण और मीटर
केबल और वायरिंग
औजार और उपकरण
परिशुद्धता मशीनिंग
ऑटोमोबाइल और एयरोस्पेस
अर्धचालक
कनेक्टर्स और स्टैम्पिंग पार्ट्स
प्लास्टिक और रबर के घटक
अनुसंधान संस्थान और मापन केंद्र
तकनीकी मापदंडः
| पद | विनिर्देश |
|---|---|
| मॉडल | जेवीबी300एच |
| माप यात्रा (X×Y×Z) | 300 × 200 × 200 मिमी |
| समग्र आयाम | 1200 × 700 × 1540 मिमी |
| टेबल लोड | 30 किलो |
| ऑपरेशन मोड | मैनुअल (फास्ट-मोशन स्विचिंग के साथ) |
| आवर्धन | ऑप्टिकल 0.7 × 4.5 × / इमेज 28 × 180 × (अनुकूलित) |
| माप सॉफ्टवेयर | मानक 2 डी माप सॉफ्टवेयर |
| विद्युत आपूर्ति | (110V/220V) ±10%, 50/60 हर्ट्ज |
| रैखिक पैमाना | 0.5 μm उच्च परिशुद्धता पैमाने |
| सटीकता | (2.0 + L/200) μm |
| पुनरावृत्ति | 2 μm |
| कार्य वातावरण | 20°C से 25°C; आरएच 45% से 75% |
| सीसीडी | 2.6 एमपी रंग डिजिटल सीसीडी |
| लेंस | उच्च परिभाषा औद्योगिक ऑप्टिकल लेंस |
| प्रकाश व्यवस्था | समोच्च प्रकाश + सतह प्रकाश (विनिमय योग्य) |
सॉफ़्टवेयर अवलोकनः
प्रमुख विशेषताएं
प्रत्यक्ष बिंदु और माप समारोह
बुनियादी ज्यामितीय माप
मिश्रित तत्वों का मापन
आकार और स्थिति सहिष्णुता का मूल्यांकन
समन्वय प्रणाली की स्थापना
2 डी समोच्च स्कैनिंग
वर्ड, एक्सेल, सीएडी प्रारूपों में आउटपुट
माउस क्लिक के माध्यम से स्वचालित किनारे का पता लगाना
माप क्षमताएं:
ज्यामितीय तत्व: बिंदु, रेखाएं, वृत्त, चाप, दीर्घवृत्त
मिश्रित गणनाएं: केंद्र दूरी, स्पर्श, मध्य रेखा, लंबवत दूरी, कोण द्विभाजक, प्रतिच्छेदन बिंदु
आकृति सहिष्णुता का मूल्यांकन: समकक्षता, गोलता, सीधापन, स्थिति, झुकाव
निर्देशांक समायोजनः अनुवाद, घूर्णन, निर्देशांक प्रणाली को फिर से स्थापित करें
डाटा रिपोर्टिंगः विश्लेषण और मुद्रण के लिए कार्यालय सॉफ्टवेयर को निर्यात करने योग्य
|
|
