IEC 61386-21 कठोर, गैर-धातु और कंपोजिट कंड्यूट्स के लिए बेंडिंग टेस्ट उपकरण
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | आईईसी 61386-21 झुकने के परीक्षण उपकरण,गैर-धातु नलिका झुकने परीक्षक,मिश्रित नलिका झुकने परीक्षण उपकरण |
||

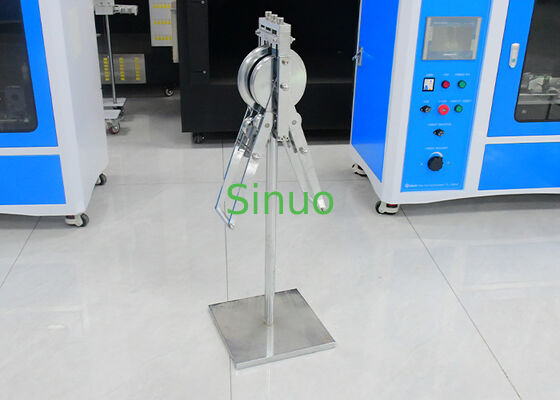

IEC 61386-21 चित्र 103 गैर धातु और मिश्रित कंडक्ट के लिए झुकने वाला उपकरण
उत्पाद की जानकारी:
गैर धातु और कम्पोजिट कंडक्ट के लिए झुकने वाला उपकरण कठोर कंडक्ट, गैर धातु कंडक्ट, कम्पोजिट कंडक्ट और पीवीसी तरंगित पाइपों पर 90° झुकने के परीक्षण करने के लिए डिज़ाइन किया गया है।यह प्रमुख अंतरराष्ट्रीय और घरेलू मानकों के अनुसार सटीक झुकने प्रदर्शन मूल्यांकन सुनिश्चित करता है.
यह उपकरण पूरी तरह से JG3050-1998 (धारा 6.6 और चित्र 9) GB 20041.21-2008, GB/T14823 के अनुरूप है।2, ZBG 33008, और IEC 61386-21 खंड 10.4.102 और चित्रा. 103.
यह निर्दिष्ट नामित नलिका आकारों को पूरा करने के लिए मानक झुकने वाले पहिया त्रिज्या और ग्रूव आयाम प्रदान करता है, परीक्षण सटीकता और दोहराव सुनिश्चित करता है।
झुकने वाले यंत्र का उपयोग नलिका निर्माताओं, गुणवत्ता निरीक्षण केंद्रों, अनुसंधान संस्थानों और प्रमाणन प्रयोगशालाओं द्वारा व्यापक रूप से किया जाता है।
विशेषताएं:
✔ आईईसी 61386-21, जीबी 20041 के अनुरूप है।21, JG3050, GB/T14823.2, ZBG33008
✔ गैर-धातु, कम्पोजिट, कठोर और पीवीसी के घुमावदार नलिकाओं के झुकने के परीक्षण के लिए आदर्श
✔ मानक 90° झुकने का कोण
✔ सटीक मशीनीकृत झुकने वाले पहियों और खांचे
✔ दोहराने योग्य परीक्षण परिणामों के लिए सटीक त्रिज्या नियंत्रण सुनिश्चित करता है
✔ प्रयोगशाला और उत्पादन गुणवत्ता नियंत्रण के लिए उपयुक्त
तकनीकी मापदंडः
| नलिका का नाममात्र आकार | पहिया का पार्श्व त्रिज्या R1 | घुमावदार पहिया के ट्रैक की त्रिज्या R2 | प्रोफाइल व्हील और घुमावदार व्हील ग्रूव का त्रिज्या (R) | घुमावदार पहिया खाई का व्यास (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
