| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

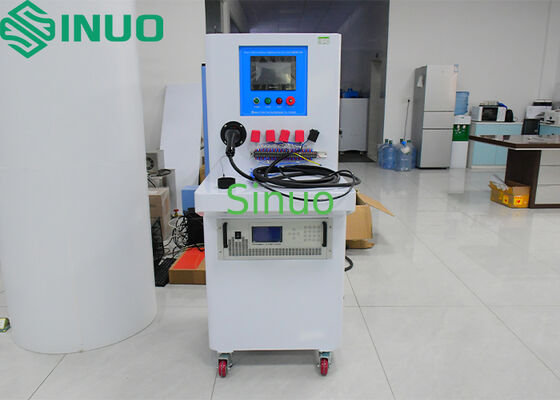

आईईसी 62196-3: 2022 इलेक्ट्रिक वाहन कनेक्टर्स तापमान वृद्धि परीक्षण प्रणाली
उत्पाद की जानकारी:
यह तापमान वृद्धि परीक्षण प्रणाली आईईसी 62196-3: 2022 खंड 24, आईईसी 62196-1: 2022 खंड 24, खंड 34 की मानक आवश्यकताओं को पूरा करती है।2, 34.4 और 35.4, आईईसी 60309-1: 2012 खंड
22आदि।
यह चार्जिंग पाइल इंटरफेस प्लग और सॉकेट के नामित धारा को पारित करने के बाद तापमान वृद्धि परीक्षण का पता लगाने के लिए उपयुक्त है,और विद्युत सामानों की सतह के ताप का आकलन जब लोड धारा जुड़ा हुआ है, और क्या टर्मिनल का तापमान वृद्धि मानक की आवश्यकताओं को पूरा करता है।
उपकरण का सिद्धांत:
तापमान वृद्धि परीक्षण प्रणाली में एक विद्युत वोल्टेज नियामक, एक वर्तमान ट्रांसड्यूसर, एक पीएलसी प्रोग्राम करने योग्य नियंत्रक, एक वर्तमान सेंसर, एक मानवीकृत टच स्क्रीन और एक गतिशील चेसिस शामिल है।यह स्थिर रूप से परीक्षण करंट आउटपुट कर सकते हैं, और विद्युत आपूर्ति वोल्टेज, कनेक्टिंग तार या तांबे की पट्टी और नमूना के प्रतिरोध मूल्य के उतार-चढ़ाव के कारण परीक्षण करंट पर प्रभाव को समाप्त करें,और परीक्षण के परिणाम की सटीकता में सुधारबिजली की आपूर्ति में कम हानि, उच्च दक्षता, आसान संचालन, पूर्ण नियंत्रण और पता लगाने के कार्य होते हैं।टच स्क्रीन वास्तविक समय में प्रत्येक तापमान माप बिंदुओं के वर्तमान मूल्य और तापमान मान प्रदर्शित कर सकते हैं. तापमान मूल्य को हर 2 सेकंड में रिकॉर्ड किया जा सकता है और रिपोर्ट उत्पन्न की जा सकती है, जिसे USB फ्लैश ड्राइव में संग्रहीत किया जा सकता है और देखने और प्रिंट करने के लिए कंप्यूटर पर कॉपी किया जा सकता है।
तकनीकी मापदंडः
|
तापमान माप बिंदु |
16 नहरें |
|
ऑपरेशन विधि |
रंग मानवीकृत स्पर्श करना इंटरफेस |
|
आउटपुट निरंतर समायोज्य वर्तमान |
एसी 0-100A |
|
आउटपुट वर्तमान मोड |
निरंतर/ अविरल |
|
भार परीक्षण आउटपुट वोल्टेज |
नीचे एसी 5V |
|
वर्तमान संकल्प |
0.1ए |
|
एम्पीमीटर सटीकता |
±1%±3 बाइट्स |
|
वोल्टमीटर सटीकता |
±1%±3 बाइट्स |
|
निरंतर मोड परीक्षण समय |
0.01 ¢ 99.99 घंटों |
|
अविरल मोड परीक्षण समय |
0.01 ¢ 99.99 घंटों |
|
अविरल मोड परीक्षण चक्र |
1 ₹99999 चक्र, स्वचालित बंद करना कब द परीक्षण चक्र पहुँचना तक पूर्वनिर्धारित मान |
|
तापमान माप रेंज |
0~400°C, सटीकता 00.3% पढ़ना + 1°C; संकल्पः 0.1°C |
|
तापमान डेटा अधिग्रहण |
विन्यास करें RS232 संचार इंटरफेस और आंकड़ा रिकॉर्ड करना इंटरफेस |
|
तापमान स्कैनिंग गति |
1 तक 255 सेकंड सभी नहरें |
|
तापमान डेटा रिकॉर्ड |
द आंकड़ा कर सकते हैं होना संग्रहीत यू डिस्क |
|
तापमान माप थर्मोकपल |
अमेरिकी ओमेगा टी-प्रकार 30AWG फिलामेंट थर्मोकपल, लम्बाई 2 मीटर, अ कुल का 8 टुकड़े |
|
शक्ति आपूर्ति |
एकल चरण AC220V±10%, 50/60 हर्ट्ज 3 केवीए |
|
उपकरण आयाम और वजन |
लगभग. L 800 मिमी* W 680 मिमी* H1610 मिमी, 125 किलो |
