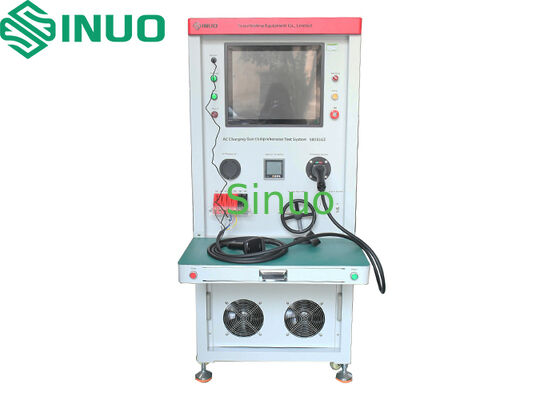

जीबी/ईयू/यूएल मानकों के लिए वाहन चार्जिंग गन व्यापक परीक्षण प्रणाली
| Supports Standards: | जीबी/ईयू/यूएल मानक | Test Station: | एकल स्टेशन |
| Thermistor Testing Range: | 100 - 50,000 Ω | Current Carrying Capacity: | 0-35ए |
| Test Function: | एकीकृत प्रतिरोध, निरंतरता और एचवी ढांकता हुआ परीक्षण | Data Management: | QR कोड ट्रैसेबिलिटी और स्वचालित रिपोर्ट जनरेशन |
| High Light: | वाहन चार्जिंग गन परीक्षण प्रणाली,जीबी ईयू यूएल चार्जिंग परीक्षण उपकरण,वारंटी के साथ वाहन परीक्षण उपकरण |
||
- अलग-अलग तारों के लिए टूटने, निरंतरता, शॉर्ट सर्किट और वायरिंग अनुक्रम परीक्षण
- मुख्य कंडक्टर का निरंतरता प्रतिरोध परीक्षण
- अंतर्निहित प्रतिरोध माप (प्रश-बटन स्विचों की दबाई और अन-दबाई स्थितियों सहित)
- वर्तमान सहन क्षमता सत्यापन और वोल्टेज गिरावट माप
- तारों के बीच इन्सुलेशन परीक्षण
- तारों के बीच डाईलेक्ट्रिक प्रतिरोध (उच्च वोल्टेज) परीक्षण
- थर्मोकप्ल के तार का परीक्षण
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत आपूर्ति | एकल-चरण AC 220V / 50Hz |
| वायु आपूर्ति | 0.6 एमपीए |
| नियंत्रण प्रणाली | पीएलसी + औद्योगिक पीसी |
| बारकोड स्कैनिंग | एकीकृत स्कैनर परीक्षण नमूनों पर बारकोड/क्यूआर कोड पढ़ता है, जिससे परीक्षण रिकॉर्ड के साथ स्वचालित रूप से संबद्धता संभव हो जाती है |
| तार निरंतरता परीक्षण | पीएलसी इनपुट/आउटपुट स्कैनिंग के माध्यम से ब्रेक, निरंतरता, शॉर्ट सर्किट और वायरिंग अनुक्रम परीक्षण स्वचालित पास/फेल निर्धारण के साथ |
| अंतर्निहित प्रतिरोध सीमा | 1 - 5000 Ω, सटीकताः 1% विन्यास योग्य ऊपरी/निम्न सीमाओं के साथ |
| सीसी और पीई प्रतिरोध | 16A एसी प्लगःबिना दबाव RC: 680Ω, दबाव RC+R4: 3.38 kΩ 32 ए एसी प्लगःबिना दबाव RC: 220Ω, दबाव RC+R4: 3.52 kΩ 63A एसी प्लगःबिना दबाव RC: 100Ω, दबाव RC+R4: 3.4 kΩ माप की सटीकताः 1%-2% |
| थर्मिस्टोर परीक्षण रेंज | 100 - 50,000 Ω, सटीकताः 2% विन्यास योग्य सीमाओं के साथ |
| वर्तमान सहन क्षमता और वोल्टेज ड्रॉप परीक्षण | नामित और अधिभार स्थितियों में कनेक्टरों के बीच वोल्टेज गिरावट को मापता है। अंतर्निहित तीन-चरण समायोज्य ट्रांसफार्मरः 0-380V आउटपुट, समायोज्य तीन-चरण भार 0-35A। समर्थित परीक्षण रेंजः 3.3 किलोवाट 16 ए एकल चरण, 7.4 kW 32A एकल चरण, 11 kW 16A तीन चरण, 22 kW 32A तीन चरण |
| इन्सुलेशन प्रतिरोध परीक्षण | एकल चरणः L-N, L-E, E-N. तीन चरणः L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. पैरामीटरः परीक्षण वोल्टेजः DC 100-1000V (समायोज्य), निचली सीमाः 1 M-1 GΩ (समायोज्य),सटीकताः ±5%, अलार्म जब प्रतिरोध < सेट मूल्य |
| डायलेक्ट्रिक प्रतिरोध (हाय-पॉट) परीक्षण | एकल चरणः L-N, L-E, E-N. तीन चरणः L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. पैरामीटरः परीक्षण वोल्टेजः AC 0-5 kV / DC 0-6 kV (समायोज्य), रिसाव वर्तमान सीमाःएसी 0.1-20 mA, DC 0.01-5 mA, सटीकताः ±1.5% + 3 अंक, प्रोग्राम करने योग्य समायोजन के साथ डिजिटल वोल्टेज डिस्प्ले, यदि रिसाव वर्तमान सेट मूल्य से अधिक हो तो अलार्म |
| परीक्षण स्टेशन | एकल स्टेशन, प्रति परीक्षण एक उत्पाद |
| प्लग धारक | ईयू एसी वाहन प्लग धारक, ईयू एसी पेंडस्टल प्लग धारक, जीबी एसी प्लग धारक, यूएस एसी प्लग धारक |
| पूंछ प्लेट | परीक्षण उत्पाद के अनुरूप विशेष प्रेसिंग फिटिंग, क्लैंप और सुरक्षा प्लेट के साथ |
| सोकेट ऊंचाई | 750 - 1000 मिमी, एर्गोनोमिक डिजाइन |
| कंप्यूटर सॉफ्टवेयर | व्यापक पैरामीटर विन्यास के साथ Win 7 और Win 10 का समर्थन करता है। आसान पहुंच, देखने और विश्लेषण के लिए वास्तविक समय परीक्षण परिणाम बचत।वैकल्पिक एमईएस प्रणाली कनेक्टिविटी के लिए आरक्षित संचार इंटरफ़ेस. परीक्षण डेटा TXT या Excel प्रारूप में निर्यात करने योग्य |
| आयाम | W 900 × D 800 × H 1800 मिमी |
| वजन | लगभग 300 किलो |
| अतिरिक्त विशेषताएं | लॉकिंग फंक्शन के साथ मोबाइल रोलर्स. एमईएस कनेक्टिविटीः वैकल्पिक, अतिरिक्त लागत लागू होती है |
