| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 20 सेट |

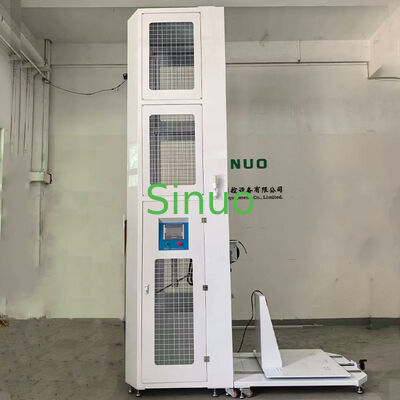

इस उपकरण का उपयोग इलेक्ट्रिक वाहन चार्जिंग पाइल या चार्जिंग वाहनों के लिए वितरण अलमारियाँ पर यांत्रिक शक्ति परीक्षण करने के लिए किया जाता है।
परीक्षण Eha के अनुसार: पेंडुलम और प्रभाव तत्व को एक मीटर लंबी पेंडुलम ट्यूब के माध्यम से एक निश्चित ऊंचाई से स्वतंत्र रूप से छोड़ा जाता है। वे ऊर्ध्वाधर दिशा में सबसे निचले बिंदु पर नमूने पर प्रभाव डालते हैं। गुरुत्वाकर्षण संभावित ऊर्जा के गतिज ऊर्जा में रूपांतरण के माध्यम से, नमूने पर प्रभाव परीक्षण का उद्देश्य प्राप्त किया जाता है।
परीक्षण Ehc के अनुसार: ऊर्ध्वाधर ड्रॉप हैमर, प्रभाव तत्व को एक नाली के माध्यम से एक स्थिर अवस्था से क्षैतिज सतह पर ऊर्ध्वाधर रूप से गिराया जाता है। गुरुत्वाकर्षण संभावित ऊर्जा के गतिज ऊर्जा में रूपांतरण के माध्यम से, नमूने पर प्रभाव परीक्षण का उद्देश्य प्राप्त किया जाता है।
पीएलसी नियंत्रण, टचस्क्रीन संचालन, लिफ्टिंग नियंत्रण, रिलीज नियंत्रण सभी टचस्क्रीन संचालन में एकीकृत हैं। इन्फ्रारेड रिमोट कंट्रोल के माध्यम से रिमोट ऑपरेशन भी उपलब्ध है।
नोट: नमूना मंच पर स्थापित चार्जिंग पाइल का आकार WDH = 1*1*2.0m से अधिक नहीं होना चाहिए। फ्लोर-स्टैंडिंग चार्जिंग पाइल 2.5m से अधिक नहीं होनी चाहिए।
ड्राइव: लिफ्टिंग एक मोटर और एक रिड्यूसर द्वारा संचालित होती है, जबकि रिलीज एक इलेक्ट्रोमैग्नेट द्वारा प्राप्त की जाती है।
ट्रांसमिशन: प्रिसिजन बॉल स्क्रू + लीनियर गाइड रेल
| एंटी-इम्पैक्ट सेकेंडरी इफेक्ट फंक्शन | हाँ, एक स्वचालित लॉकिंग रिबाउंड स्विंग ट्यूब है, जो यह सुनिश्चित करती है कि कोई द्वितीयक प्रभाव न हो। |
| स्विंग ट्यूब लिफ्टिंग और लोअरिंग विधि | मोटर ड्राइव, ऊंचाई मान का टचस्क्रीन इनपुट |
| पेंडुलम रिलीज विधि | इलेक्ट्रोमैग्नेट रिलीज, वन-क्लिक रिलीज |
| पेंडुलम प्रभाव ऊर्जा | 5, 20J ऊर्जा (IK08, IK10 स्तर) |
| पेंडुलम प्रभाव तत्व समतुल्य द्रव्यमान | 1.7 किग्रा, 5 किग्रा ± 1%, दोलन ट्यूब के साथ संयुक्त होने पर समतुल्य द्रव्यमान प्राप्त करना |
| स्विंग ट्यूब | 1000 मिमी लंबाई और 15.9 मिमी बाहरी व्यास वाली स्टील पाइप (5, 20J) |
| नमूने की प्रभाव ऊंचाई स्थिति | विद्युत रूप से ऊपर और नीचे समायोज्य, स्ट्रोक रेंज 300 - 2000 मिमी, टच स्क्रीन द्वारा नियंत्रित |
| ड्रॉप ऊंचाई | 0 - 500 मिमी, पैमाने प्रदर्शन के साथ, समायोज्य प्रभाव कोण |
| ड्रॉप हैमर लिफ्टिंग और लोअरिंग विधि | मोटर ड्राइव, ऊंचाई मान का टचस्क्रीन इनपुट |
| ड्रॉप हैमर रिलीज विधि | इलेक्ट्रोमैग्नेट रिलीज, वन-क्लिक रिलीज |
| ड्रॉप-वेट प्रभाव ऊर्जा | 5, 20J ऊर्जा (IK08, IK10 स्तर) |
| ड्रॉप हैमर प्रभाव तत्व समतुल्य द्रव्यमान | 1.7 किग्रा, 5 किग्रा ± 1%, गिरने वाले हथौड़े का समतुल्य द्रव्यमान उसके अपने वजन के बराबर होता है |
| कैथेटर | 5J और 20J ड्रॉप हैमर कैथेटर प्रत्येक एक |
| बेस प्लेट | मोटी लोड-असर वाली स्टील बेस प्लेट |
| नमूने की प्रभाव ऊंचाई स्थिति | ऊपर और नीचे विद्युत रूप से समायोज्य, यात्रा रेंज 300 - 2000 मिमी, टच स्क्रीन द्वारा नियंत्रित |
| नमूने की प्रभाव क्षैतिज स्थिति | ऊपरी सतह पर विभिन्न बिंदुओं पर प्रभाव डालने के उद्देश्य को प्राप्त करने के लिए समायोज्य ड्रॉप हैमर तंत्र विस्तार स्थिति |
| गिरने वाले हथौड़े की ड्रॉप ऊंचाई | 0 - 500 मिमी, टचस्क्रीन डिस्प्ले। टचस्क्रीन बटनों का उपयोग करके, प्रारंभिक संपर्क के बाद, सेटिंग ऊंचाई को समायोजित किया जा सकता है। |
| आकार | 1.0 * 1.2 मीटर, 1 * 1 मीटर के नमूने रखने में सक्षम |
| बेस प्लेट | 10 मिमी मोटी, नमूना माउंटिंग के लिए शीर्ष पर व्यवस्थित थ्रेडेड इंस्टॉलेशन छेद के साथ |
| कॉलम | कॉलम स्थापित करें और नमूना माउंटिंग के लिए बैकप्लेट से मिलान करें |
| फास्ट कनेक्शन सेपरेशन स्ट्रक्चर | इसे प्रभाव फ्रेम से जोड़ा और अलग किया जा सकता है। छोटे नमूना परीक्षण करते समय, इसका उपयोग जुड़े हुए मोड में किया जाता है; बड़े पैमाने पर डीसी पाइल का परीक्षण करते समय, इसका उपयोग अलग किए गए मोड में किया जाता है। |
| कार्य | मोटर ओवरलोड सुरक्षा आपातकालीन स्टॉप सुरक्षा तीन-रंग संकेतक रोशनी से सुसज्जित: पीला - स्टैंडबाय स्थिति इंगित करता है, हरा - रनिंग स्थिति इंगित करता है, लाल - अलार्म स्थिति इंगित करता है। वास्तविक समय स्थिति संकेत प्रदान किया जाता है। लीकेज प्रोटेक्शन |
| मूवमेंट मोड | इम्पैक्ट फ्रेम और सैंपल प्लेटफॉर्म को सपोर्टिंग और रोलर-टाइप फीट से लैस किया गया है, जो मूवेबल हैं और सपोर्ट को जमीन पर सुरक्षित करने के लिए लॉक किए जा सकते हैं। |
| ऊर्जा / जे | ≤1 ±10% | 2 ±5% | 5 ±5% | 10 ±5% | 20 ±5% | 50 ±5% |
|---|---|---|---|---|---|---|
| समतुल्य द्रव्यमान ± 2% किग्रा | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| सामग्री | नायलॉन | स्टील | ||||
| आर/मिमी | 10 | 25 | 25 | 50 | 50 | 50 |
| डी/मिमी | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| एफ/मिमी | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| आर/मिमी | - | - | 6 | - | 10 | 17 |
| एल/मिमी | समतुल्य गुणवत्ता-समायोजित मूल्य के अनुसार, परिशिष्ट ए देखें | |||||
| ऊर्जा/जूल | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| समतुल्य द्रव्यमान/किग्रा | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ड्रॉप ऊंचाई ± 1% मिमी | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 400 | 300 | 200 | 400 | 500 |
| IK कोड | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| टक्कर ऊर्जा / जे | ए | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
