| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड |
| प्रसव अवधि: | 1 महीना |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | प्रति माह 20 सेट दे रहा |

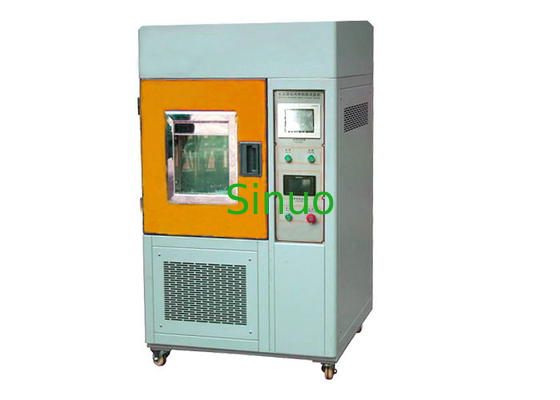

IEC 60086-4 लिथियम आयन बैटरी और सेल सुरक्षा 1000A बाहरी शॉर्ट सर्किट परीक्षण उपकरण
अवलोकन:
यह बैटरी बाहरी शॉर्ट सर्किट परीक्षण उपकरण तापमान नियंत्रित प्रकार है, यह आवश्यकता को पूरा करता है कि शॉर्ट सर्किट डिवाइस को आंतरिक प्रतिरोध to5m≤ की सीमा के अनुरूप होना चाहिए, परीक्षण द्वारा आवश्यक अधिकतम शॉर्ट-सर्किट करंट प्राप्त करने के लिए, इसके अलावा, सर्किट शॉर्ट-सर्किट डिवाइस का डिज़ाइन भी बड़ी धाराओं के प्रभाव का सामना करने में सक्षम होना चाहिए, इसलिए औद्योगिक ग्रेड डीसी इलेक्ट्रोमैग्नेटिक कॉन्ट्रैक्टर, ऑल-कॉपर टर्मिनलों, आंतरिक कॉपर प्लेट डायवर्सन और मोटी कॉपर प्लेट को अपनाया जाता है, ताकि शीतलन प्रभाव को प्रभावी ढंग से बढ़ाया जा सके, इस प्रकार, बड़े वर्तमान शॉर्ट सर्किट डिवाइस सुरक्षित हैं, और प्रभावी ढंग से परीक्षण उपकरण के नुकसान को कम कर सकते हैं और परीक्षण डेटा की सटीकता सुनिश्चित कर सकते हैं।
मानक अनुरूप:
यह IEC62133: 2017 क्लॉज 7.3.2, IEC62133: 2014 क्लॉज 7.3.2,8.3.1, 8.3.2, IEC60086-4 क्लॉज 6.5.1, IEC60086-4 क्लॉज 6.5.2 और 6.5.9 के मानक के अनुरूप है। IEC 60086-1, IEC61951, IEC61960, और इसी तरह।
लाभ:
| उच्च वर्तमान संपर्ककर्ता | (1) लंबी दूरी की डीसी वोल्टेज को जोड़ता है और डिस्कनेक्ट करता है 220V। (2) रेटेड काम कर रहे वर्तमान 1000 ए, श्रृंखला कनेक्शन चुंबकीय झटका मीडियास्टिनल प्लेट क्ले आर्क शील्ड आर्क बुझाने की प्रणाली के साथ स्थापित किया गया है। (3) विमान लेआउट संरचना, विद्युत चुम्बकीय प्रणाली और मशीन contactor चाप बुझाने प्रणाली स्वतंत्र रूप से फ्रेम के तहत तय की। कोणीय घूर्णन क्लैपर प्रकार के विद्युत चुम्बकीय प्रणाली को अपनाना और कॉइल को आकर्षित करने के लिए डबल घुमावदार होना, घूर्णन कोणीय पर आरिस प्रेसिंग डिवाइस जोड़ना। मुख्य संपर्ककर्ता लाल तांबे से बना होता है। कम संपर्क प्रतिरोध, उच्च प्रतिक्रिया गति के साथ (4) विश्वसनीय संपर्ककर्ता अभिनय, सुरक्षा, लंबे समय से सेवा जीवन, और आसान मरम्मत और रखरखाव। |
| रिमोट कंट्रोलर | (1) लंबी दूरी के वायरलेस नियंत्रण; (2) विश्वसनीय और स्थिर कार्य, ऑटो-लॉकिंग और इंटरलॉकिंग फ़ंक्शन, मजबूत विरोधी हस्तक्षेप क्षमता, लंबे समय से सेवा जीवन के साथ। |
| वाल्टमीटर | (1) मापने वाले वोल्टेज: 0-100V, परीक्षण सटीकता सुनिश्चित करना; (2) प्रदर्शन सटीकता: FS% 0.2% rdg igit 1digit; (3) ड्राइव विधि: डबल अभिन्न विधि |
| एम्मिटर | (1) मापने की वर्तमान: 0-1000A और 0-500A डीसी; (2) प्रदर्शन सटीकता: FS% 0.2% rdg igit 1digit; (3) ड्राइव विधि: डबल अभिन्न विधि |
| मानक विन्यास | बैटरी शॉर्ट सर्किट टेस्टर में उच्च धारा संपर्ककर्ता, रिमोट कंट्रोलर, वाल्टमीटर, एमीटर आदि होते हैं। |
टच स्क्रीन कंट्रोल (अंग्रेजी में) |  |
तकनीकी पैमाने:
| मैक्स। शॉर्ट सर्किट करेंट | 1000A |
| आंतरिक प्रतिरोध प्रणाली | 80 Ω 20 वर्ग मीटर |
| रिमोट कंट्रोल दूरी | 7 मी (ठोस अवरोध के बिना) |
| मैकेनिकल धीरज | 300000times |
| विद्युत धीरज | प्रतिरोध लोड 50000 बार |
| अस्थायी। रेंज | परिवेश ~ 100 ℃ (परीक्षण की स्थिति का अनुपालन: 20 ℃ and 5 ℃ और 60 ℃ ± 5 ℃) |
| अस्थायी। अस्थिरता | ± 1 ℃ |
| अस्थायी। विचलन | ± 2 ℃ |
| आंतरिक आयाम | डब्ल्यू 600 एक्स डी 500 एक्स एच 600 एमएम |
| आंतरिक सामग्री | 304 # स्टेनलेस स्टील (मोटाई 1.0 मिमी) |
| बाहरी आयाम | W940 X D780 X H1620mm |
| बाहरी सामग्री | कोल्ड रोल्ड पाउडर पेंट (मोटाई 1.0 मिमी, आंतरिक कैबिनेट कुल मोटाई 100 मिमी के साथ) |
| अवलोकन विंडो | तीन-परत वैक्यूम ग्लास, नमूना अवलोकन के लिए आसान, आयाम: 390X360X20 मिमी |
| प्रकाश | उच्च चमक ऊर्जा की बचत प्रकाश के साथ अवलोकन खिड़की, नमूना अवलोकन के लिए आसान है। |
| छेद का परीक्षण | मशीन के प्रत्येक तरफ (बाएं और दाएं) में एक machine50 मिमी का परीक्षण छेद, जिसमें 2 स्टील का आवरण, सिलिकॉन कवर 2 टुकड़े होते हैं। |
| मशीन चरखी | आसान चलती (समायोजन प्लेसमेंट) और उच्च शक्ति बोल्ट (फिक्स जगह) संयुक्त उपयोग |
| उष्मन तंत्र | फिन प्रकार के हीटिंग पाइप निकोक्रोम यू-टाइप उच्च दक्षता हीटर। |
| साइक्लिंग सिस्टम | विशेष नमी प्रूफ गर्मी विकिरण डिजाइन, स्टेनलेस स्टील अक्ष लंबी पैदल यात्रा सायक्लिंग मोटर, उच्च तापमान प्रतिरोधी एल्यूमीनियम ब्लेड से मेल खाते हैं |
| एयर डिफ्लेक्टर डिजाइन | ऊपर, नीचे, बाएं, दाएं समायोजन में सक्षम, तापमान की एकरूपता सुनिश्चित करना। |
| निकास तंत्र | मशीन के पीछे की तरफ निकास बंदरगाह। |
| शक्ति का स्रोत | AC 220V 220 10%, 50Hz या AC 110V, 60Hz (अनुकूलित किया जा सकता है) |
| शक्ति | 3.0KW |
