UN38.3 IEC62133 बैटरी सेल 13kN एक्यूपंक्चर कंप्यूटर नियंत्रण परीक्षण उपकरण क्रशिंग
| Force Range: | 1 ~ 20KN | Force Deviation: | % ± 1% एफएस |
| Crushing Travel: | 300mm | Nail Penetration Speed: | 1 ~ 40 मिमी / एस |
| Driving Method: | सर्वो मोटर ड्राइविंग | Control Method: | कंप्यूटर नियंत्रण |
| High Light: | बैटरी चार्ज डिस्चार्ज टेस्ट उपकरण,बैटरी डिस्चार्ज विश्लेषक |
||

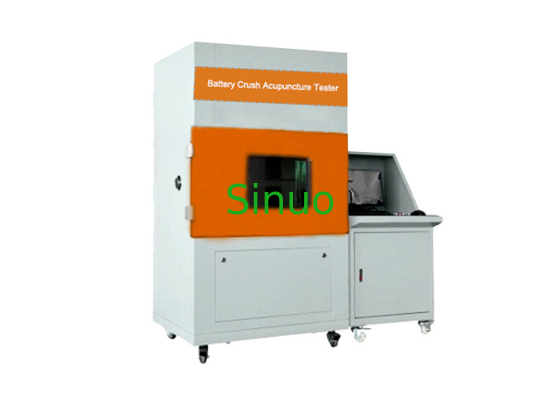

UN38.3 IEC62133 बैटरी सेल 13kN एक्यूपंक्चर कंप्यूटर नियंत्रण परीक्षण उपकरण क्रशिंग
अवलोकन:
यह बैटरी क्रश एक्यूपंक्चर टेस्ट मशीन लिथियम बैटरी जैसे क्रश में बैटरी और विभिन्न क्रशिंग परिस्थितियों में विभिन्न परिणामों की प्रतिक्रिया के लिए वास्तविक उपयोग के वातावरण को अनुकरण करने के लिए डिज़ाइन की गई है।
संधारित्र को दो क्रशिंग बोर्डों के बीच रखा जाता है, मोटर बैटरी पर पेराई बल को संचारित करने के लिए स्क्रू चलाता है। पेंच वापस लौटता है यदि एक पूर्व-सेट बल मान तक पहुँच गया है, या वोल्टेज पूर्व-निर्धारित मान पर गिरा दिया गया है, या बैटरी ख़राब हो गई है, तो आवधिक पेराई और वापसी के बीच एक चक्र दोहराएं।
मानक अनुरूप:
यह UN38.3 क्लॉज .4.6.3, IEC62133: 2017 क्लॉज 7.3.6, IEC62133: 2012 क्लॉज 7.3.6, 8.3.5, IEC60086-4 क्लॉज 6.5.3 IEC 60086-1 और आदि के अनुरूप है।
तकनीकी पैमाने:
| बल रेंज | 1 ~ 20kN (2 टन, मैक्स के साथ उपलब्ध मैनुअल कंट्रोल। आउटपुट फोर्स, बल रेंज, एक 13kN आउटपुट फोर्स शामिल है) |
| परीक्षक वास्तुकला | फ्री स्टैंड और वर्टिकल एक्सट्रूज़न |
| पावर इनपुट | 220V 50 हर्ट्ज या 110V 60 हर्ट्ज (अनुकूलित किया जा सकता है) |
| बल विचलन | ≤ ± 1% पूर्ण पैमाने पर सीमा |
| यूनिट शिफ्ट | Kgf, lbf, n, kn, kpa, m pa |
| कुचलने का वेग | 1 ~ 900 मिमी / मिनट (नियंत्रणीय) |
| कुचल वेग सटीकता | ≤ ± 1% पूर्ण पैमाने पर सीमा |
| क्रशिंग यात्रा | 300 मिमी |
| क्रशिंग मोशन एक्यूरेसी | ≤ ± 1% पूर्ण पैमाने पर सीमा |
| उपलब्ध बैटरी का आकार | W400mm X D400mm X H300mm |
| वोल्टेज को कम करने की विधि नियंत्रित करना | यदि एक निश्चित मान में वोल्टेज गिरता है तो क्रशिंग बल के बाद दबाने वाली प्लेट रिटर्न या वापस आती है। |
| क्रशिंग बल नियंत्रण विधि | दबाने वाली प्लेट रिटर्न या क्रशिंग फोर्स के बाद वापस आती है यदि प्री-सेट समय के भीतर जारी रहता है यदि दबाव बल सेट मूल्य तक पहुंचता है। |
| विस्थापन नियंत्रण | एक अवधि में रुके जाने के बाद अगर दबाने वाली ट्रे नीचे की ओर पूर्व निर्धारित स्थिति में होती है, तो दबाने वाली ट्रे दूसरी विस्थापन और ठहराव जारी रखेगी, अंतिम विस्थापन तक इस तरह के कार्य मोड को दोहराते हुए और अवधि को बनाए रखने के बाद ट्रे वापस दबाते हुए |
| आपातकालीन बटन | यह क्रशिंग परीक्षक इमरजेंसी स्टॉप फ़ंक्शन के साथ डिज़ाइन किया गया है |
| वोल्टेज रिज़ॉल्यूशन | 1mv |
| टेस्ट की शर्तें | बल, विस्थापन (विरूपण), वोल्टेज, तीन परियोजनाओं या सभी तीन परियोजनाओं में से एक |
| क्रशिंग टाइम मेंटेन करना | 0 ~ 99 घंटे 99 मिनट और 99 सेकंड, समय की विकृति को नियंत्रित करने और परीक्षण पूरा होने पर रोकने के लिए समय नियंत्रित किया जा सकता है |
| औद्योगिक संचार | कंप्यूटर नियंत्रण, विस्फोट के प्रूफ फ़ंक्शन के साथ स्थिरता और रिमोट-सैंपलिंग का वास्तविक समय सुनिश्चित करता है, सभी डेटा एक्सेल प्रारूप के साथ कंप्यूटर के माध्यम से स्टोर और प्रिंट किए जा सकते हैं। |
| ड्राइविंग विधि | सर्वो मोटर ड्राइविंग |
| नेल पेनेट्रेशन स्पीड | 1 ~ 40 मिमी / सेकंड (नियंत्रित) |
| टंगस्टन स्टील की सुई | Φ3X100MM: 10 टुकड़े Φ4X100MM: 10 टुकड़े Φ6X100MM: 10 टुकड़े Φ6X100MM: 10 टुकड़े |
मानक विन्यास:
| 1 | कंप्यूटर कैबिनेट और नियंत्रक एक ईए |
| 2 | कंप्यूटर (नीचे विन्यास से बेहतर: 19 इंच एलसीडी डिस्प्ले, (टीएम) 2 दोहरे कोर |
| प्रोसेसर, 2GB DDR2,320GB) 1Set | |
| 3 | उच्च संकल्प कैमरा 1 सेट |
| 4 | व्यास 150 मिमी फ्लैट क्रश डिस्क 1 सेट
|
| 5 | बल सेंसर सिस्टम एक सेट |
| 6 | वोल्टेज नमूनाकरण प्रणाली 1 ईए |
| 7 | आग बुझाने की व्यवस्था 1 ई.ए. |
| 8 | सीडी (नियंत्रण सॉफ्टवेयर) और ऑपरेशन मैनुअल 1 कॉपी |
| 9 | स्टील सुई क्लैंप 1 ईए |
