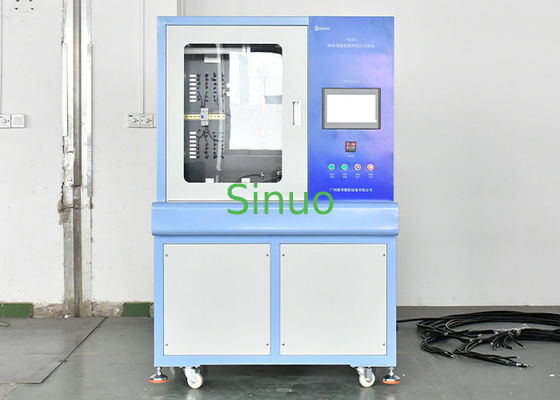

आईईसी 60947-1 सर्किट ब्रेकर ट्रिपिंग व्यापक परीक्षण उपकरण

मूल गुण
उत्पत्ति का स्थान: चीन
ब्रांड का नाम: Sinuo
प्रमाणन: Calibration Certificate (Cost Additional)
मॉडल नंबर: SN2501
ट्रेडिंग गुण
न्यूनतम आदेश मात्रा: 1
कीमत: Customized
भुगतान की शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन,
आपूर्ति की योग्यता: प्रति माह 10 सेट
टैग

ईएमसी परीक्षण प्रणाली

विद्युत चुम्बकीय परीक्षण सेवाएं

ईएमसी परीक्षण प्रयोगशाला
विशेष विवरण
Applied Standard: IEC 60947-1, IEC 60898-1 Tripping Test Content: देरी, तात्कालिक ट्रिपिंग परीक्षण
Output AC Current: 3 ~ 350A Current Accuracy: 0.5 स्तर
Output AC Voltage: 0 ~ 5 वी Voltage Accuracy: 0.5 स्तर
High Light:

ईएमसी परीक्षण प्रणाली

,

ईएमसी परीक्षण प्रयोगशाला
उत्पाद का वर्णन



आईईसी 60947-1 सर्किट ब्रेकर ट्रिपिंग व्यापक परीक्षण उपकरण





मानक और खंडः



आईईसी 60947-1 निम्न वोल्टेज स्विच और नियंत्रण उपकरण - भाग 1:सामान्य नियम

आईईसी 60898-1:2015 विद्युत सहायक उपकरण-घरेलू और इसी तरह के प्रतिष्ठानों के लिए अतिप्रवाह सुरक्षा के लिए सर्किट-ब्रेकर-भाग 1: एसी संचालन के लिए सर्किट-ब्रेकर खंड 9.10 ट्रिपिंग विशेषता का परीक्षण





उत्पाद की जानकारी:



यह सर्किट ब्रेकरों के समय-विलंब ट्रिपिंग विशेषताओं का परीक्षण करने के लिए डिज़ाइन किया गया है।13, 1.45, और 2.55 बार नामित करंट यह सत्यापित करने के लिए कि क्या निर्दिष्ट समय सीमा के भीतर ट्रिपिंग होती है।



यह यह निर्धारित करने के लिए कि क्या ब्रेकर आवश्यक समय सीमाओं के भीतर प्रतिक्रिया करता है, यह निर्धारित करने के लिए 3 से 20 गुना नामित वर्तमान लागू करके तत्काल ट्रिपिंग प्रदर्शन का परीक्षण करने में सक्षम है।



यह उपकरण मोल्ड केस सर्किट ब्रेकर (MCCBs) और मिनी सर्किट ब्रेकर (MCBs) के ऑनलाइन प्री-शिपमेंट परीक्षण के लिए विशेष रूप से उपयुक्त है।इसे सर्किट ब्रेकर उत्पादन लाइनों में विद्युत प्रदर्शन सत्यापन के लिए एक आवश्यक समाधान बनाना.

इसमें त्वरित फिक्स्चर सेटअप, पूरी तरह से स्वचालित परीक्षण प्रक्रियाएं और बुद्धिमान परिणाम मूल्यांकन की सुविधा है, जिससे निर्माताओं के लिए उत्पादन दक्षता और गुणवत्ता नियंत्रण में काफी सुधार होता है।





परीक्षण विधिः



यह परीक्षण उपकरण कम वोल्टेज और उच्च वर्तमान आउटपुट के सिद्धांत को अपनाता है, आउटपुट वर्तमान के लिए आंतरिक उच्च वर्तमान अलगाव ट्रांसफार्मर का उपयोग करता है,स्थिर वर्तमान स्रोत को नियंत्रित करने के लिए टच स्क्रीन के माध्यम से वर्तमान आकार सेट करता है, और निरंतर धारा स्रोत आउटपुट धारा के आकार को समायोजित करने के लिए ट्रांसफार्मर प्राथमिक इनपुट वोल्टेज आकार को नियंत्रित करता है। इसका वर्तमान को स्वचालित रूप से स्थिर करने का कार्य है।परीक्षण समय टच स्क्रीन डिस्प्ले के माध्यम से सेट है और सर्किट ब्रेकर की गुणवत्ता का न्याय करने के लिए परीक्षण यात्रा समय के साथ तुलना की है.

उपकरण की इनपुट शक्तिः तीन चरण 380V/50HZ/10KVA;

मोल्ड केस सर्किट ब्रेकर्स के परीक्षण के लक्षणः छोटे क्षणिक ट्रिपिंग लक्षण, विलंबित ट्रिपिंग लक्षण, तापमान वृद्धि परीक्षण

नियंत्रण मोडः पीएलसी टच स्क्रीन नियंत्रण





तकनीकी मापदंडः



स्थिर तापमान कक्ष
  • स्थिर तापमान कक्ष को तापमान बनाए रखने के लिए परीक्षण मशीन के साथ जोड़ा जाता हैः कमरे का तापमान ~ 50 डिग्री, तापमान संकल्प 0.1 डिग्री, तापमान स्थिरता ± 1 डिग्री।
विलंब ट्रिपिंग पैरामीटर
  • आउटपुट एसी करंटः 3~350A;
  • आउटपुट AC वोल्टेजः 0~5V;
  • आउटपुट करंट पथः 1 पथ, मल्टी-पी सर्किट ब्रेकर संपर्क कई स्विचों का परीक्षण करने के लिए श्रृंखला में जुड़े हुए हैं।
  • छोटे सर्किट ब्रेकर उत्पादों का परीक्षण करेंः 3~125A
  • वर्तमान आउटपुट तरंग रूपः साइन तरंग (सुधार उपकरण वर्तमान तरंग रूप विकृति 5% से अधिक नहीं है, सिस्टम त्रुटि 3% से अधिक नहीं है)
  • वर्तमान नियंत्रण मोडः स्वचालित समायोजन, वर्तमान टच स्क्रीन पर सेट है;
  • वर्तमान सटीकताः 0.5 स्तर;
  • वोल्टेज सटीकताः 0.5 स्तर;
  • ट्रांसफार्मर अनुपातः 400/5A;
  • परीक्षण का समयः 1~999999 सेकंड;
  • 1.13 गुना वर्तमान लागू करने के बाद, यह स्वचालित रूप से 5 सेकंड में 1.45 गुना वर्तमान तक बढ़ेगा;
क्षणिक ट्रिपिंग परीक्षण पैरामीटर
  • फिक्स्चरः टर्मिनल विधि, तत्काल एक स्टेशन को अपनाता है; 1-4P सर्किट ब्रेकर को पूरा करता है
  • आउटपुट करंट: AC 100A~10000A;
  • आउटपुट करंट पथों की संख्याः 1 पथ,
  • वर्तमान सटीकताः 5 स्तर;
  • संकल्पः 1A
  • तत्काल परीक्षण समय ≤0.2s;
  • कार्य समय की ऊपरी सीमा सेटिंगः 1~200ms;
  • कार्य समय की निचली सीमा सेटिंगः 1~200ms;
  • परीक्षण स्टेशनः 1 स्टेशन
  • उपकरण नियंत्रण विधिः पीएलसी + टच स्क्रीन नियंत्रण
  • टाइमिंग समयः 1~999ms;
  • सुरक्षा कार्यः शॉर्ट सर्किट संरक्षण, अधिभार संरक्षण, रिसाव संरक्षण;
  • परिवेश का तापमानः 0 ~ +40°C;
  • 15) सापेक्ष आर्द्रताः (20 ~ 90)% आरएच;
  • चेसिस का आकारः लंबाई 100*चौड़ाई 780*ऊंचाई 1600
तापमान वृद्धि परीक्षण
  • जब सर्किट ब्रेकर सामान्य कार्य परिस्थितियों में होता है और निर्दिष्ट परिस्थितियों के अनुसार परीक्षण किया जाता है,प्रत्येक घटक के तापमान में वृद्धि तालिका 7 में निर्दिष्ट सीमा मूल्य से अधिक नहीं होनी चाहिए;
  • सर्किट ब्रेकर को ऐसी क्षति नहीं होनी चाहिए जिससे इसका कार्य या सुरक्षित उपयोग प्रभावित हो।
  • आठ तरफा तापमान माप, तापमान संकल्प 0.1 डिग्री;
  • तापमान वृद्धि परीक्षण के लिए तारः 1, 1.5, 2, .5, 4, 6, 10, प्रत्येक विनिर्देश 1 मीटर लंबा है, प्रत्येक 5 टुकड़े;
  • तापमान वृद्धि परीक्षण के लिए तारः 16, 25, 50, प्रत्येक विनिर्देश 2 मीटर लंबा है, प्रत्येक 5 टुकड़े;
  • तापमान वृद्धि के लिए विशेष गोंद: 1 बोतल;
  • गोंद विघटित करने वाला पानी: 1 बोतल
  • माप सीमा 0 ~ 200 डिग्री;
  • थर्मोकपल मॉडल: टी प्रकार;
  • तापमान वक्र प्रदर्शन के साथ; तापमान डेटा रिकॉर्डिंग तालिका के साथ।


विवरण प्रदर्शित करेंः

आईईसी 60947-1 सर्किट ब्रेकर ट्रिपिंग व्यापक परीक्षण उपकरण
