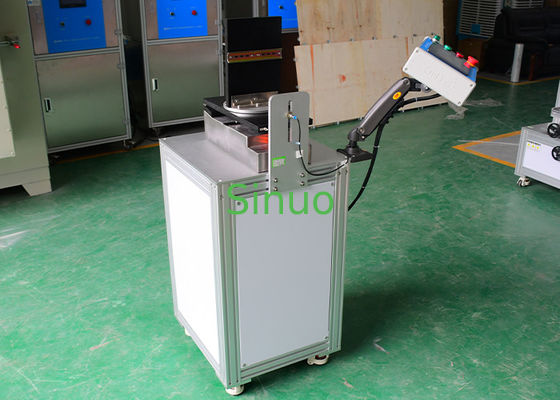

आईईसी 60898-1 आरसीबीओ मैकेनिकल 40 मिमी ऊंचाई सदमे परीक्षण मशीन
| Applied Standard: | आईईसी 60898-1 | Load Output: | 0-999999s |
| Coil Spring: | लोचदार गुणांक 25N/मिमी | Turntable Angle: | 4-90 ° रोटेशन तय किया जा सकता है |
| Drop Height: | 40 मिमी | Test Station: | एकल |
| High Light: | विद्युत चुम्बकीय परीक्षण सेवाएं,ईएमसी परीक्षण प्रयोगशाला |
||
IEC60898-1 RCBO मैकेनिकल 40mm ऊंचाई शॉक टेस्ट मशीन
मानक और जानकारी:
परीक्षण उपकरण IEC 60898-1:2015 विद्युत सहायक उपकरण-अतिधारा सुरक्षा के लिए सर्किट-ब्रेकर घरेलू और समान प्रतिष्ठानों के लिए-भाग 1: एसी ऑपरेशन के लिए सर्किट-ब्रेकर की मानक आवश्यकताओं के अनुरूप है।
परीक्षण एक मोटर-चालित कैम तंत्र का उपयोग करके संचालित होता है जो सर्किट ब्रेकर को पकड़े हुए माउंटिंग प्लेट को उठाता है, जिसे फिर एक कॉइल स्प्रिंग (लोचदार गुणांक: 25N/mm) से लैस एक धातु स्टॉप प्लेट पर स्वतंत्र रूप से गिरने के लिए छोड़ा जाता है ताकि प्रभाव को अवशोषित किया जा सके। यह प्रक्रिया लगातार 50 बार दोहराई जाती है। फिर नमूने को एक रोटरी प्लेटफ़ॉर्म का उपयोग करके 90 डिग्री घुमाया जाता है, और शेष तीन ओरिएंटेशन में से प्रत्येक में प्रक्रिया को दोहराया जाता है, कुल 200 प्रभाव चक्रों को पूरा किया जाता है ताकि यांत्रिक स्थायित्व का पूरी तरह से आकलन किया जा सके।
विशेषताएँ:
-
उच्च-सटीक संचालन के लिए टचस्क्रीन इंटरफ़ेस और सर्वो मोटर ड्राइव के साथ PLC-आधारित बुद्धिमान नियंत्रण प्रणाली।
-
ड्रॉप ऊंचाई को कैम की सनकी दूरी द्वारा सटीक रूप से परिभाषित किया गया है, जो सुसंगत और दोहराने योग्य परिणाम सुनिश्चित करता है।
-
इष्टतम प्रदर्शन के लिए एक विशिष्ट लोचदार गुणांक के साथ Yiheda से एक अनुकूलित हेलिकल स्प्रिंग का उपयोग करता है।
-
रोटरी प्लेटफ़ॉर्म चार 90° वृद्धिशील घुमावों का समर्थन करता है, जो सर्किट ब्रेकर के व्यापक बहु-दिशात्मक प्रभाव परीक्षण को सक्षम करता है ताकि वास्तविक दुनिया के उपयोग परिदृश्यों का अनुकरण किया जा सके।
तकनीकी पैरामीटर:
| मॉडल | SN2506 |
| टेस्ट स्टेशन | एकल |
| विद्युत नियंत्रण विधि | PLC बुद्धिमान एकीकृत नियंत्रण, मानव-मशीन स्पर्श इंटरफ़ेस ऑपरेशन |
| ड्राइव मोड | मोटर ड्राइव तंत्र कैम |
| कॉइल स्प्रिंग | लोचदार गुणांक 25N/mm |
| बेस ए, प्लेटफ़ॉर्म बी, प्लैंक सी | कठोर लकड़ी, काला रंग |
| ड्रॉप ऊंचाई | 40mm |
| टर्निंग प्लेट | 4-90° रोटेशन फिक्स्ड हो सकता है |
| वज़न | 100g*10pcs, 150g*5pcs, 200g*5pcs |
| परीक्षणों की संख्या | 0-999999 बार, टच स्क्रीन प्रीसेट |
| लोड आउटपुट | 0-999999s, टच स्क्रीन प्रीसेट |
| आयाम | 900mm×600mm×1350mm |
| वज़न | लगभग 110 KG |
| बिजली की आपूर्ति | AC380V±10% 50Hz, 1kVA |
