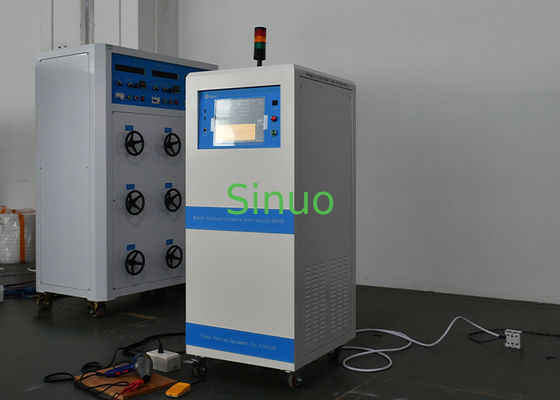

IEC60898-1 MCCB परावैद्युत गुण मॉड्यूलर इंटेलिजेंट सुरक्षा परीक्षक
| Applied Standard: | IEC60898-1: 2015 | Applied Clause: | खंड 9.7 |
| AC Output Voltage Range: | 100 ~ 5000V | IR Output Voltage Range: | 200 ～ 2500V |
| DC Output Voltage Range: | 200 ～ 6000V | GR Output Voltage Range: | 1.00 ～ 32.00A |
| High Light: | ईएमसी परीक्षण प्रणाली,विद्युत चुम्बकीय परीक्षण सेवाएं |
||
IEC60898-1 MCCB डायलेक्ट्रिक गुण मॉड्यूलर बुद्धिमान सुरक्षा परीक्षक
मानक और खंडः
यह परीक्षक कई मानकों की आवश्यकताओं के अनुरूप है, जिनमें आईईसी 61009-1:2012 और आईईसी 60898-1:2015 खंड 9 शामिल हैं।7.
मुख्य पात्रसात व्यापक कार्ययह उन्नत प्लेटफॉर्म कम वोल्टेज स्टार्ट परीक्षण प्रदान करता है।सभी में एक सुरक्षा परीक्षण क्षमताएं.
इसके साथविश्व स्तर पर उन्नत मॉड्यूलर वास्तुकला, प्रणाली सुरक्षा अनुपालन परीक्षण को बुद्धिमान सूचना प्रबंधन के साथ एकीकृत करती है।डेटा संग्रह, भंडारण, विश्लेषण और संचरण, यह एकअत्याधुनिक समाधानस्मार्ट, कनेक्टेड विनिर्माण वातावरण के लिए और हैबुद्धिमान कारखाने के परीक्षण के लिए इष्टतम विकल्प.
तकनीकी मापदंडः
| मॉडल | परीक्षण परियोजना | कार्य | सटीकता | ||||||||
| एसीडब्ल्यू | डीसीडब्ल्यू | आईआर | GB | LC | पीडब्ल्यूआर | एसटीआर | ओ/एस | परिवर्तनीय आवृत्ति बिजली आपूर्ति | ट्रांसफार्मर | 1% | |
| SN6872F | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
■ स्वतंत्र रूप से विकसित परीक्षण प्रणालीसॉफ़्टवेयरबुद्धिमान परीक्षण आवश्यकताओं को पूरी तरह से समर्थन करने के लिए डिज़ाइन किया गया।
■परीक्षण डेटा का स्थानीय भंडारणएमईएस और अन्य सूचना प्रबंधन प्रणालियों के लिए निर्बाध कनेक्टिविटी के साथ।
■उच्च परिशुद्धता माप: 1% सटीकता के साथ मुख्य परीक्षण आइटम, 0.2% सटीकता के साथ शक्ति परीक्षण।
■एकाधिक संचार इंटरफेसबहुमुखी कनेक्टिविटी के लिए वाईफाई, ईथरनेट, यूएसबी, आरएस232, आरएस485, और सीएएन सहित।
■समानांतर परीक्षण:प्रतिरोध वोल्टेज, इन्सुलेशन और ग्राउंडिंग परीक्षण एक साथ किए जा सकते हैं, जिससे समग्र परीक्षण समय में काफी कमी आती है और दक्षता में सुधार होता है।
■दोष स्वयं निदानःयह प्रणाली दोष के कारणों को प्रदर्शित करती है, दूरस्थ उन्नयन का समर्थन करती है, और तेजी से समस्या निवारण और समस्या समाधान के लिए मॉड्यूलर डिजाइन की सुविधा देती है।
■दूरस्थ उन्नयनःसमस्याओं को हल करने और साइट पर हस्तक्षेप के बिना अनुकूलित अद्यतनों को लागू करने के लिए सॉफ़्टवेयर को दूरस्थ रूप से अपग्रेड किया जा सकता है।
■त्वरित निर्वहन:पेटेंट त्वरित डिस्चार्ज तकनीक 50 एमएस के भीतर परीक्षण वस्तु को डिस्चार्ज करती है, जिससे सुरक्षा और दक्षता बढ़ जाती है।
■उच्च वोल्टेज सुरक्षा (जीएफआई):वास्तविक समय लूप निगरानी गतिशील रूप से परीक्षण वस्तु की स्थिति का पता लगाता है। उच्च वोल्टेज के साथ कर्मियों के संपर्क के मामले में, प्रणाली स्वचालित रूप से उच्च वोल्टेज आउटपुट को काट देती है,बिजली के झटके को रोकना और ऑपरेटरों की सुरक्षा सुनिश्चित करना.
■वाईफ़ाई कनेक्टिविटीःवायरलेस नेटवर्क और मोबाइल हॉटस्पॉट से कनेक्शन का समर्थन करता है, जिससे नेटवर्क संचार, दूरस्थ निदान, दूरस्थ उन्नयन और अन्य ऑनलाइन कार्य संभव होते हैं।
■अंतर्निहित विद्युत आपूर्तिःएकीकृत आवृत्ति रूपांतरण बिजली आपूर्ति 6KVA (अधिक शक्ति आवश्यकताओं के लिए अनुकूलन योग्य) की एक अंतर्निहित क्षमता के साथ आवश्यकतानुसार वास्तविक समय में वोल्टेज और आवृत्ति का उत्पादन प्रदान करती है।
■आर्क डिटेक्शन:परीक्षण वस्तु में असामान्य वर्तमान सर्किट का पता लगाता है ताकि प्रत्यक्ष शॉर्ट सर्किट दोषों को प्रभावी ढंग से पहचाना जा सके।
■बारकोड स्कैनिंगःबारकोड-ट्रिगर किए गए परीक्षण प्रारंभ, बैच परीक्षण और बारकोड और परीक्षण परिणामों के बीच डेटा लिंक का समर्थन करता है, जिससे डेटा प्रबंधन और विश्लेषण सरल हो जाता है।
■डाटा प्रबंधन:सांख्यिकीय आंकड़ों का वास्तविक समय ग्राफिक प्रदर्शन विश्लेषण और प्रबंधन को सुविधाजनक बनाता है। निर्बाध एकीकरण के लिए डेटाबेस, एमईएस और अन्य सूचना प्रणालियों के साथ संगत है।
| नामित आउटपुट | 5KV/100mA, शॉर्ट सर्किट वर्तमान> 200mA |
| आउटपुट वोल्टेज रेंज | 100 ~ 5000V |
| आउटपुट वोल्टेज की सटीकता | ±(1% × सेट मान +2 शब्द) |
| वोल्टेज संकल्प | 1V |
| आउटपुट आवृत्ति | 50/60 हर्ट्ज |
| आवृत्ति सटीकता | ±0.1 हर्ट्ज |
| आउटपुट समायोजन | ±(1% × सेट मान +2 शब्द) |
| वर्तमान ऊपरी सीमा | 0.00 से 100.00mA तक |
| वर्तमान निचली सीमा | 0.000 से 9.999mA तक |
| वर्तमान माप सीमा | 0.00 ~ 100.0mA |
| वर्तमान माप रिज़ॉल्यूशन | 0.001/0.01mA |
| वर्तमान माप सटीकता | ±(1% × पढ़ने का मूल्य +5 शब्द) |
| धीमी गति से उठने का समय | 0-999.9s |
| समय धीमा करो | 0.1-999.9s |
| परीक्षण का समय | 0,0.3-999.9s |
| समय का संकल्प | 0.1s |
| समय की सटीकता | ±(0.2% x सेट मान +1 शब्द) |
| आर्क का पता लगाना | 0-9 |
| वर्तमान मुआवजे की सीमा | 0.000-20.00mA |
| नामित आउटपुट | 6KV/10mA |
| आउटपुट वोल्टेज रेंज | 200~6000V |
| आउटपुट वोल्टेज की सटीकता | ±(1% × सेट मान +2 शब्द) |
| आउटपुट लहर | < 2% |
| वर्तमान ऊपरी सीमा | 0.00 से 10.00mA |
| वर्तमान निचली सीमा | 0.000 से 9.999mA तक |
| वर्तमान माप सीमा | 0.00 ~ 10.0mA |
| वर्तमान माप रिज़ॉल्यूशन | 0.001/0.01mA |
| वर्तमान माप सटीकता | ±(1% × पढ़ने का मूल्य +5 शब्द) |
| धीमी गति से उठने का समय | 0-999.9s |
| समय धीमा करो | 0.1-999.9s |
| परीक्षण का समय | 0,0.3-999.9s |
| समय का संकल्प | 0.1s |
| समय की सटीकता | ±(0.2% x सेट मान +1 शब्द) |
| आर्क का पता लगाना | 0-9 |
| वर्तमान मुआवजे की सीमा | 0.000-5000mA |
| डिस्चार्ज का समय | 100ms |
| नामित आउटपुट | 2500V/50GΩ | |
| आउटपुट वोल्टेज रेंज | 200-2500 वोल्ट | |
| वोल्टेज संकल्प | 1V | |
| आउटपुट वोल्टेज की सटीकता | ±(1% × सेट मान +2 शब्द) | |
| रिपल गुणांक | ≤ 2% | |
| प्रतिरोध माप सीमा | 0.00 से 10.00mA | |
| प्रतिरोध माप का संकल्प | 0.000 से 9.999mA तक | |
| माप की सटीकता |
1.000MΩ~999.9MΩ आउटपुट 200-500V |
±(7% × पढ़ने का मूल्य +3 शब्द) |
|
1.000MΩ~999.9MΩ आउटपुट 501-2500V |
± ((5% × पढ़ने का मूल्य +3 शब्द) | |
|
1.00GΩ~10.00GΩ आउटपुट 501-2500V |
±(7% × पढ़ने का मूल्य +3 शब्द) | |
|
10.00GΩ~50.00GΩ आउटपुट 1000-2500V |
±(15% × पढ़ने का मूल्य +3 शब्द) | |
| धीमी गति से उठने का समय | 0-999.9s | |
| समय धीमा करो | 0.1-999.9s | |
| परीक्षण का समय | 0,0.3-999.9s | |
| समय का संकल्प | 0.1s | |
| समय की सटीकता | ±(0.2% x सेट मान +1 शब्द) | |
| डिस्चार्ज का समय | <100ms | |
| नामित आउटपुट | 32A/600mΩ | |
| आउटपुट वोल्टेज रेंज | 1.0032.00A | |
| वोल्टेज संकल्प | 0.01A | |
| आउटपुट वोल्टेज की सटीकता | ±(1% × सेट मान +3 शब्द) | |
| वर्तमान में उतार-चढ़ाव | ≤0.4% x सेट मूल्य/मिनट | |
| आउटपुट वोल्ट | 3.00-8.00V AC | |
| संसद का प्रस्ताव | 0.1V | |
| आउटपुट आवृत्ति | 50 हर्ट्ज/60 हर्ट्ज | |
| आवृत्ति सटीकता | ±0.1 हर्ट्ज | |
| ऊपरी/निम्न प्रतिरोध सेटिंग | 0.1-600mΩ | |
| प्रतिरोध सीमा | 0.1-600mΩ | 1.00 ¥10.00 ए |
|
0.1 आरएम Ω R= ((6400/ सेट करंट वैल्यू) m ω |
10.10 ¥64.00A | |
| प्रतिरोध माप का संकल्प | 0.1/1mΩ | |
| प्रतिरोध माप की सटीकता | ±(1% × पढ़ने का मूल्य +3 शब्द) | |
| वोल्टेज मापने की सीमा | 0.00-6.40V AC | |
| वोल्टेज माप रिज़ॉल्यूशन | 0.01V | |
| वोल्टेज माप की सटीकता | ±(1% × पढ़ने का मूल्य +3 शब्द) | |
| प्रतिरोध मुआवजा | 0-100mΩ | |
| समय की परीक्षा | 0,0.3-999.9s | |
| समयावधि संकल्प | 0.1s | |
| समय की सटीकता | ±(0.2% × पढ़ने का मूल्य +3 शब्द) | |
| परीक्षण जांच सेटअप | ग्राउंड संपर्क वर्तमानः जी-एल, जी-एन, ऑटो (जी-एल, जी-एन) | |
| सतह पर संपर्क करंटः PH-L, PH-PL | ||
| मानव शरीर सिमुलेशन सर्किट के 7 प्रकार मानक हैं (वैकल्पिक अनुकूलित मानव शरीर नेटवर्क) | एमडी ए. |
GB12113/IEC60990, GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065 |
| एमडी बी. | UL1563 | |
| एमडी सी. | GB4943.1/IEC60950-1 | |
| एमडी डी. |
UL544P
|
|
| एमडी ई. | UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697 | |
| एमडी एफ. |
GB12113/IEC60990 GB7000.1/IEC60598-1 |
|
| एमडी जी. | GB4943.1/IEC60950-1 | |
|
परीक्षण बिजली आपूर्ति
|
ध्रुवीयता स्विचिंगः चालू, बंद, ऑटो | |
| जमीनी और गैर-जमीनी रूपांतरणः चालू, बंद | ||
| परीक्षण बिजली की आपूर्ति के तटस्थ लाइन की सामान्य कनेक्शन स्थिति और गैर-कनेक्शन स्थिति के बीच संक्रमणः ON, OFF | ||
| परीक्षण आउटपुट वोल्टेज | एकल-चरण, एक बाहरी अलगाव ट्रांसफार्मर या परिवर्तनीय आवृत्ति बिजली की आपूर्ति की आवश्यकता है; परीक्षण के लिए आवश्यक वोल्टेज और आवृत्ति प्रदान करता है। | |
| परीक्षण वोल्टेज की ऊपरी सीमा सेटिंग | 0.0V~300.0V AC | |
| परीक्षण वोल्टेज की निचली सीमा सेटिंग |
0.0V~300.0V AC
|
|
| परीक्षण वोल्टेज संकल्प |
0.1V; 45 हर्ट्ज ~ 65 हर्ट्ज |
|
| परीक्षण वोल्टेज माप सीमा | 0.0V~300.0V,45Hz~65Hz | |
| परीक्षण वोल्टेज संकल्प | 0.1V,45Hz~65Hz | |
| परीक्षण वोल्टेज माप की सटीकता | 20.0V~300.0V: ±(2%×पढ़ने का मान+3 अंक) | |
| भार प्रवाह | 20A | |
| अतिप्रवाह संरक्षण | आरएमएस वर्तमान और प्रतिक्रिया समयः 25 ए<3s | |
| पीक करंट और प्रतिक्रिया समयः 70A<10ms | ||
| स्पर्श करंट माप ऊपरी सीमा (प्रभावी मूल्य) | 0.0mA ₹20,000mA | |
| स्पर्श करंट माप की निचली सीमा (RMS) | 0.0mA ₹20,000mA | |
| स्पर्श करंट माप रिज़ॉल्यूशन (RMS) | 0.001mA | |
| स्पर्श करंट माप निर्णय त्रुटि (RMS) | एसी | ±(1%×पढ़ने का मान+3 अंक) |
|
15Hz≤f≤ 100kHz |
±(1%×पढ़ने का मान+3 अंक) | |
|
100kHz 1000kHz
|
±(2%×पढ़ने का मान+3 अंक) | |
| स्पर्श करंट मुआवजा सीमा | 0.000~1.000mA; स्वचालित माप; चालू या बंद किया जा सकता है | |
| परीक्षण का समय | 0; (1 ~999.9); 0 अनंत है | |
| परीक्षण समय का संकल्प | 0.1s | |
| परीक्षण की सटीकता | ±(1% × सेट मान + 1 शब्द) | |
| परीक्षण विधि | AUTO (G-L, G-N); समय के लिए 1 और एक आधे बार प्रत्येक | |
| शक्ति की ऊपरी/नीची सीमा सेटिंग्स | 0.0 ₹6000W | |
| शक्ति माप सीमा | 0.0-999.9W,1000-6000W | |
| शक्ति माप रिज़ॉल्यूशन | 0.1W,1W | |
| शक्ति माप की सटीकता | पीएफ>0.9 | ±(0.1%×पढ़ने का मूल्य+0.1%×रेंज) |
| पीएफ≤0.9 | ±(0.4%×पढ़ने का मूल्य+0.1%×रेंज) | |
| वोल्टेज माप सीमा | 0.0-300.0V | |
| वोल्टेज माप रिज़ॉल्यूशन | 0.1V | |
| वोल्टेज माप की सटीकता | ±(0.1%×पढ़ने का मूल्य+0.1%×रेंज) | |
| परीक्षण का समय | 0,0.3~999.9s | |
| समय का संकल्प | 0.1s | |
| समय की सटीकता | ±(0.2%×सेटिंग वैल्यू+1 शब्द) | |
| वर्तमान ऊपरी/निम्न सीमा सेटिंग | 0.00-20.00A |
| वर्तमान माप सीमा | 0.000-9.999A,10.00-20.00A |
| वर्तमान माप रिज़ॉल्यूशन | 0.001A/0.01A |
| वर्तमान माप सटीकता | ±(0.1%×पढ़ने का मूल्य+0.1%×रेंज) |
| वोल्टेज माप सीमा | 0.0-300.0V |
| वोल्टेज माप रिज़ॉल्यूशन | 0.1V |
| वोल्टेज माप की सटीकता | ±(0.1%×पढ़ने का मूल्य+0.1%×रेंज) |
| परीक्षण का समय | 0,0.3~999.9s |
| समय का संकल्प | 0.1s |
| समय की सटीकता | ±(0.2%×सेटिंग वैल्यू+1 शब्द) |
