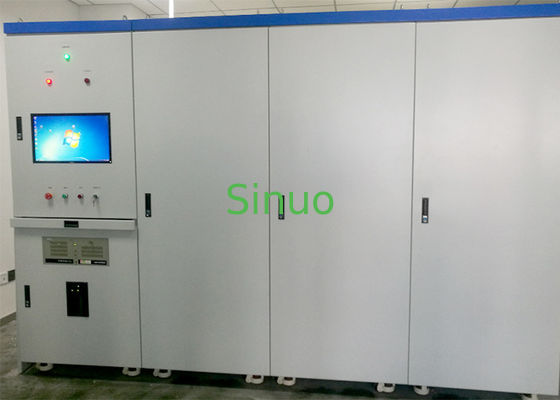

आईईसी 60898-1 सर्किट ब्रेकर 28 चक्र परीक्षण उपकरण 30V250A

IEC 60898-1 सर्किट ब्रेकर 28 चक्र परीक्षण उपकरण 30V250A

उत्पाद की जानकारी:

यह IEC 60898-1, IEC 61009-1, और IEC 60947-2 मानकों की आवश्यकताओं का अनुपालन करता है, और छोटे सर्किट ब्रेकरों (1-125A) पर 28-दिन और रात के तापमान वृद्धि वर्तमान विशेषता परीक्षण कर सकता है।

परीक्षण बेंच तीन का एक सेट है। यानी, एक कैबिनेट में तीन बिजली की आपूर्ति स्थापित की जाती है, और प्रत्येक को एक दूसरे से स्वतंत्र रूप से संचालित किया जा सकता है। तीन बिजली की आपूर्ति का उपयोग एक ही समय में भी किया जा सकता है, और तीन आउटपुट धाराओं का चरण कोण अंतर 120 डिग्री है।

साथ ही, एमसीबी उत्पादों के 28-दिन के परीक्षण में 21 घंटे पावर-ऑन + 3 घंटे पावर-ऑफ टाइमिंग फ़ंक्शन के साथ तीन उत्पादों का श्रृंखला में परीक्षण किया जाता है। परीक्षण बिजली आपूर्ति का ओपन-सर्किट वोल्टेज 30V से कम नहीं है, और एक इंडक्टर का उपयोग लोड के रूप में किया जाता है। परीक्षण के दौरान, गर्मी कम हो जाती है और बिजली की बचत होती है।

मुख्य विन्यास विवरण:

मुख्य नियंत्रण प्रणाली में शामिल हैं: 15-इंच एमसीजीएस टच स्क्रीन, ओम्रॉन पीएलसी, स्वचालित मुआवजा एसी, और संबंधित होस्ट कंप्यूटर सॉफ्टवेयर प्रोग्राम, स्वचालित नियंत्रण।

इलेक्ट्रॉनिक स्थिर वर्तमान स्रोत:

हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित और उत्पादित स्थिर वर्तमान स्रोत को अपनाया गया है। यह Infineon IGBT समानांतर कनेक्शन, स्विस CONCEPT ड्राइवर, ADSO फिल्म कैपेसिटर समानांतर कनेक्शन, उच्च-शक्ति कॉमन मोड इंडक्टर समानांतर कनेक्शन, उच्च गति कंप्यूटिंग प्रोसेसर, उच्च-सटीक म्यूचुअल इंडक्टर और अन्य घटकों से बना है। वोल्टेज, करंट और तापमान का पता लगाना प्राथमिक और माध्यमिक पक्षों पर डिज़ाइन किया गया है। बिजली आपूर्ति के सामने या पीछे के छोर पर किसी भी असामान्य स्थिति (वोल्टेज बहुत कम है, वोल्टेज बहुत अधिक है, करंट ओवरशूट, करंट में उतार-चढ़ाव, तापमान बहुत अधिक है, आदि) के बावजूद, सॉफ़्टवेयर स्वचालित रूप से समायोजित और सुरक्षित करेगा। साथ ही, बिजली आपूर्ति स्वयं काम करना बंद कर देगी, और हार्डवेयर से द्वितीयक सुरक्षा की जाएगी, जो तेज़ है और यह सुनिश्चित करता है कि IGBT मॉड्यूल क्षतिग्रस्त न हो।

विशेष वर्तमान बूस्टर:

यह सभी-कॉपर कॉइल की आर-प्रकार की वाइंडिंग को अपनाता है, और 2 वाइंडिंग समानांतर में जुड़ी हुई हैं, जो इसके स्वयं के चुंबकीय रिसाव को अच्छी तरह से कम कर सकती हैं। और यह आयातित उच्च-प्रदर्शन सिलिकॉन स्टील शीट को अपनाता है, और परिपत्र खंड का 100% उपयोग करता है। इसलिए, वर्तमान बूस्टर में कम नो-लोड करंट, कम शोर, पर्याप्त और स्थिर आउटपुट पावर है।

प्रेरक भार:

परीक्षण वोल्टेज 30V से अधिक है, और लंबे समय तक पावर-ऑन परीक्षण बहुत अधिक बिजली और बहुत अधिक गर्मी का उपभोग करेगा। इसलिए, लोड के रूप में एयर-कोर इंडक्टर्स का उपयोग उपरोक्त समस्याओं को हल कर सकता है। विभिन्न उत्पादों के परीक्षण धाराओं से मेल खाने के लिए, संपर्ककर्ताओं के माध्यम से श्रृंखला और समानांतर संयोजनों में 6 समूहों के इंडक्टर्स का उपयोग स्वचालित स्विचिंग के लिए किया जाता है।

पैरामीटर:

1) वोल्टेज: एसी 380 (1±10%) वी।

2) आवृत्ति: 50HZ±1HZ।

3) परीक्षण बेंच क्षमता: 45kVA, प्रति चरण 15KVA।

4) आउटपुट वोल्टेज: एसी 5-40V (सर्किट का ओपन सर्किट वोल्टेज कम से कम 30V है)

5) आउटपुट करंट: एसी 0—10A, 50A, 250A, चरणों में लगातार समायोज्य, स्वतंत्र चरणों में 3 करंट आउटपुट, करंट प्रभावी मान का सीधा प्रदर्शन।

6) टाइमिंग रेंज: 0-999h, न्यूनतम रिज़ॉल्यूशन 1S।

7) करंट ट्रांसफॉर्मर अनुपात: 250/5A, सटीकता स्तर: 0.2।

8) उपकरण इन्सुलेशन प्रतिरोध ≥ 5 मेगाओम।

9) करंट त्रुटि ±0.5%।

10) नियंत्रण डिस्प्ले स्क्रीन 15-इंच एमसीजीएस टच स्क्रीन को अपनाती है।
