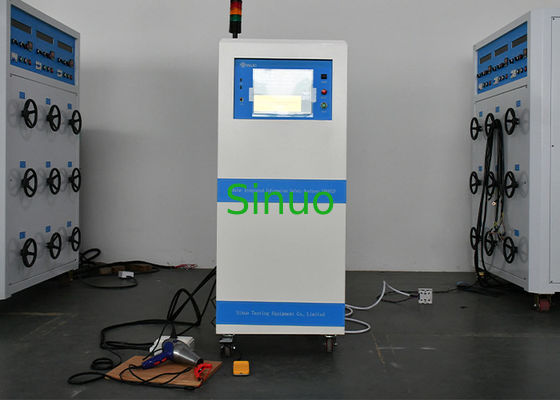

आईईसी 61009-1 सर्किट ब्रेकर मॉड्यूलर एकीकृत सूचना सुरक्षा विश्लेषक
| Applied Standard: | IEC 61009-1; IEC 60898-1 | Rated Output: | 5kv/100mA, शॉर्ट-सर्किट> 200ma |
| AC Output Voltage Range: | 100 ~ 5000V | DC Output Voltage Range: | 200 ～ 6000V |
| IR Output Voltage Range: | 200 ～ 2500V | GR Output Voltage Range: | 1.00 ～ 32.00A |
| High Light: | ईएमसी टेस्ट रिंगिंग वेव जेनरेटर,आईईसी 61000-4-18 रिंगिंग वेव जेनरेटर |
||
आईईसी 61009-1 सर्किट ब्रेकर मॉड्यूलर एकीकृत सूचना सुरक्षा विश्लेषक
उत्पाद समीक्षाः
यह विद्युत सुरक्षा परीक्षण उपकरण IEC 61009-1 सहित कई अंतरराष्ट्रीय मानकों का अनुपालन करता हैः2012, आईईसी 60898-1:2015 (खंड 9.7) के अलावा अन्य में शामिल है। इसमें सात प्रमुख परीक्षण कार्य शामिल हैंः एसी प्रतिरोध वोल्टेज, डीसी प्रतिरोध वोल्टेज, इन्सुलेशन प्रतिरोध, ग्राउंडिंग निरंतरता, रिसाव वर्तमान,शक्ति माप, और कम वोल्टेज स्टार्टअप सत्यापन।
अगली पीढ़ी के मॉड्यूलर सुरक्षा अनुपालन विश्लेषक के रूप में, प्रणाली एक अत्यधिक एकीकृत वास्तुकला को अपनाती है, जो सुरक्षा परीक्षण कार्यों के लचीले विन्यास को सक्षम करती है।यह निर्बाध सूचना इंटरकनेक्शन का समर्थन करता है और वास्तविक समय डेटा अधिग्रहण जैसी क्षमताएं प्रदान करता हैयह उन्नत डिजाइन इसे बुद्धिमान, नेटवर्क विनिर्माण वातावरण और IoT- आधारित कारखाना निरीक्षण प्रणालियों के लिए एक आदर्श समाधान बनाता है।
संरचना और विशेषताएं:
-
मॉड्यूलर डिजाइन: स्वतंत्र कार्यात्मक कार्ड के साथ एक पूरी तरह से मॉड्यूलर संरचना को अपनाता है। कई परीक्षण कार्यों को लचीले ढंग से चुना जा सकता है और आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है,एक अभिनव बिक्री और सेवा प्रणाली के विकास का समर्थन करना.
-
समानांतर परीक्षण क्षमता: प्रतिरोध वोल्टेज, इन्सुलेशन प्रतिरोध, और ग्राउंडिंग निरंतरता के एक साथ परीक्षण का समर्थन करता है, समग्र परीक्षण समय को काफी कम करता है और दक्षता में सुधार करता है।
-
बुद्धिमान दोष निदान:फॉल्ट स्व-निदान कार्यक्षमता से लैस, विशिष्ट विफलता कारणों को प्रदर्शित करने में सक्षम। मॉड्यूलर वास्तुकला और दूरस्थ उन्नयन क्षमता के साथ संयुक्त,यह तेजी से समस्या निवारण और रखरखाव के लिए सक्षम बनाता है.
-
दूरस्थ सॉफ़्टवेयर उन्नयन: दूरस्थ सॉफ़्टवेयर अद्यतनों का समर्थन करता है, अनुप्रयोग समस्याओं के समय पर समाधान सुनिश्चित करता है और विकसित अनुकूलन आवश्यकताओं को पूरा करता है।
-
उच्च गति से निर्वहन: पेटेंट त्वरित डिस्चार्ज प्रौद्योगिकी का उपयोग करता है, जो 50 मिलीसेकंड के भीतर परीक्षण वस्तु से अवशिष्ट वोल्टेज के सुरक्षित डिस्चार्ज को सक्षम करता है।
-
उन्नत सुरक्षा सुरक्षा (जीएफआई): परीक्षण सर्किट की वास्तविक समय निगरानी के साथ बुद्धिमान उच्च वोल्टेज सुरक्षा सुविधाएँ। यदि उच्च वोल्टेज सर्किट के साथ आकस्मिक मानव संपर्क का पता लगाया जाता है, तो परीक्षण सर्किट के साथ एक बुद्धिमान उच्च वोल्टेज सुरक्षा सुविधाएँ हैं।प्रणाली स्वचालित रूप से बिजली के झटके को रोकने और ऑपरेटर सुरक्षा सुनिश्चित करने के लिए आउटपुट काट देगा.
-
वायरलेस कनेक्टिविटीअंतर्निहित वाईफाई मॉड्यूल वायरलेस नेटवर्क या मोबाइल हॉटस्पॉट से कनेक्शन का समर्थन करता है, जो एकीकृत स्मार्ट फैक्ट्री अनुप्रयोगों के लिए दूरस्थ निदान, सॉफ्टवेयर उन्नयन और डेटा संचरण को सक्षम करता है।
-
एकीकृत विद्युत आपूर्ति:एक अंतर्निहित परिवर्तनीय आवृत्ति बिजली आपूर्ति वास्तविक समय समायोज्य वोल्टेज और आवृत्ति आउटपुट प्रदान करने में सक्षम शामिल है। मानक विन्यास 6 kVA आउटपुट तक प्रदान करता है,अनुरोध पर उपलब्ध अधिक क्षमताओं के विकल्प के साथ.
-
आर्क फॉल्ट का पता लगाना:परीक्षण वस्तु के सर्किट में असामान्य आर्किंग या शॉर्ट सर्किट का पता लगाने में सक्षम, दोषपूर्ण या खतरनाक उत्पादों की प्रभावी स्क्रीनिंग।
-
बारकोड एकीकरण: परीक्षण शुरू करने, परीक्षण वस्तुओं को समूह बनाने और बेहतर डेटा ट्रेस करने और प्रबंधन के लिए परीक्षण डेटा के साथ बारकोड लिंक करने के लिए बारकोड स्कैनिंग का समर्थन करता है।
-
व्यापक डेटा प्रबंधनचार्ट और सांख्यिकी के माध्यम से वास्तविक समय में डेटा विज़ुअलाइज़ेशन, विस्तृत विश्लेषण और रिपोर्टिंग की सुविधा।मुख्यधारा के डेटाबेस के साथ संगत और एमईएस और अन्य उद्यम सूचना प्रणालियों के साथ एकीकरण का समर्थन करता है.
परीक्षण सामग्रीः
| एसी प्रतिरोध वोल्टेज (एसीडब्ल्यू) | |
| नामित आउटपुट | 5KV/100mA, शॉर्ट सर्किट वर्तमान> 200mA |
| आउटपुट वोल्टेज रेंज | 100 ~ 5000V |
| आउटपुट वोल्टेज की सटीकता | ±(1% × सेट मान +2 शब्द) |
| वोल्टेज संकल्प | 1V |
| आउटपुट आवृत्ति | 50/60 हर्ट्ज |
| आवृत्ति सटीकता | ±0.1 हर्ट्ज |
| आउटपुट समायोजन | ±(1% × सेट मान +2 शब्द) |
| वर्तमान ऊपरी सीमा | 0.00 से 100.00mA तक |
| वर्तमान निचली सीमा | 0.000 से 9.999mA तक |
| वर्तमान माप सीमा | 0.00 ~ 100.0mA |
| वर्तमान माप रिज़ॉल्यूशन | 0.001/0.01mA |
| वर्तमान माप सटीकता | ±(1% × पढ़ने का मूल्य +5 शब्द) |
| धीमी गति से उठने का समय | 0-999.9s |
| समय धीमा करो | 0.1-999.9s |
| परीक्षण का समय | 0,0.3-999.9s |
| समय का संकल्प | 0.1s |
| समय की सटीकता | ±(0.2% x सेट मान +1 शब्द) |
| आर्क का पता लगाना | 0-9 |
| वर्तमान मुआवजे की सीमा | 0.000-20.00mA |
| डीसी प्रतिरोध वोल्टेज (डीसीडब्ल्यू) | |
| नामित आउटपुट | 6KV/10mA |
| आउटपुट वोल्टेज रेंज | 200~6000V |
| आउटपुट वोल्टेज की सटीकता | ±(1% × सेट मान +2 शब्द) |
| आउटपुट लहर | < 2% |
| वर्तमान ऊपरी सीमा | 0.00 से 10.00mA |
| वर्तमान निचली सीमा | 0.000 से 9.999mA तक |
| वर्तमान माप सीमा | 0.00 ~ 10.0mA |
| वर्तमान माप रिज़ॉल्यूशन | 0.001/0.01mA |
| वर्तमान माप सटीकता | ±(1% × पढ़ने का मूल्य +5 शब्द) |
| धीमी गति से उठने का समय | 0-999.9s |
| समय धीमा करो | 0.1-999.9s |
| परीक्षण का समय | 0,0.3-999.9s |
| समय का संकल्प | 0.1s |
| समय की सटीकता | ±(0.2% x सेट मान +1 शब्द) |
| आर्क का पता लगाना | 0-9 |
| वर्तमान मुआवजे की सीमा | 0.000-5000mA |
| डिस्चार्ज का समय | 100ms |
| इन्सुलेशन प्रतिरोध (IR) | ||
| नामित आउटपुट | 2500V/50GΩ | |
| आउटपुट वोल्टेज रेंज | 200-2500 वोल्ट | |
| वोल्टेज संकल्प | 1V | |
| आउटपुट वोल्टेज की सटीकता | ±(1% × सेट मान +2 शब्द) | |
| रिपल गुणांक | ≤ 2% | |
| प्रतिरोध माप सीमा | 0.00 से 10.00mA तक | |
| प्रतिरोध माप का संकल्प | 0.000 से 9.999mA तक | |
| माप की सटीकता |
1.000MΩ~999.9MΩ आउटपुट 200-500V |
±(7% × पढ़ने का मूल्य +3 शब्द) |
|
1.000MΩ~999.9MΩ आउटपुट 501-2500V |
± ((5% × पढ़ने का मूल्य +3 शब्द) | |
|
1.00GΩ~10.00GΩ आउटपुट 501-2500V |
±(7% × पढ़ने का मूल्य +3 शब्द) | |
|
10.00GΩ~50.00GΩ आउटपुट 1000-2500V |
±(15% × पढ़ने का मूल्य +3 शब्द) | |
| धीमी गति से उठने का समय | 0-999.9s | |
| समय धीमा करो | 0.1-999.9s | |
| परीक्षण का समय | 0,0.3-999.9s | |
| समय का संकल्प | 0.1s | |
| समय की सटीकता | ±(0.2% x सेट मान +1 शब्द) | |
| डिस्चार्ज का समय | <100ms | |
| ग्राउंडिंग प्रतिरोध (GR) | ||
| नामित आउटपुट | 32A/600mΩ | |
| आउटपुट वोल्टेज रेंज | 1.0032.00A | |
| वोल्टेज संकल्प | 0.01A | |
| आउटपुट वोल्टेज की सटीकता | ±(1% × सेट मान +3 शब्द) | |
| वर्तमान में उतार-चढ़ाव | ≤0.4% x सेट मूल्य/मिनट | |
| आउटपुट वोल्ट | 3.00-8.00V AC | |
| संसद का प्रस्ताव | 0.1V | |
| आउटपुट आवृत्ति | 50 हर्ट्ज/60 हर्ट्ज | |
| आवृत्ति सटीकता | ±0.1 हर्ट्ज | |
| ऊपरी/निम्न प्रतिरोध सेटिंग | 0.1-600mΩ | |
| प्रतिरोध सीमा | 0.1-600mΩ | 1.00 ¥10.00 ए |
|
0.1 आरएम Ω R= ((6400/ सेट करंट वैल्यू) m ω |
10.10 ¥64.00A | |
| प्रतिरोध माप का संकल्प | 0.1/1mΩ | |
| प्रतिरोध माप की सटीकता | ±(1% × पढ़ने का मूल्य +3 शब्द) | |
| वोल्टेज मापने की सीमा | 0.00-6.40V AC | |
| वोल्टेज माप रिज़ॉल्यूशन | 0.01V | |
| वोल्टेज माप की सटीकता | ±(1% × पढ़ने का मूल्य +3 शब्द) | |
| प्रतिरोध मुआवजा | 0-100mΩ | |
| समय की परीक्षा | 0,0.3-999.9s | |
| समयावधि संकल्प | 0.1s | |
| समय की सटीकता | ±(0.2% × पढ़ने का मूल्य +3 शब्द) | |
| स्पर्श करंट/लीकेज करंट | ||
|
परीक्षण जांच सेटअप
|
ग्राउंड संपर्क वर्तमानः जी-एल, जी-एन, ऑटो (जी-एल, जी-एन) | |
| सतह पर संपर्क करंटः PH-L, PH-PL | ||
| मानव शरीर सिमुलेशन सर्किट के 7 प्रकार मानक हैं (वैकल्पिक अनुकूलित मानव शरीर नेटवर्क) | एमडी ए. |
GB12113/IEC60990, GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065 |
| एमडी बी. | UL1563 | |
| एमडी सी. | GB4943.1/IEC60950-1 | |
| एमडी डी. |
UL544P
|
|
| एमडी ई. | UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697 | |
| एमडी एफ. |
GB12113/IEC60990 GB7000.1/IEC60598-1 |
|
| एमडी जी. | GB4943.1/IEC60950-1 | |
|
परीक्षण बिजली आपूर्ति
|
ध्रुवीयता स्विचिंगः चालू, बंद, ऑटो | |
| जमीनी और गैर-जमीनी रूपांतरणः चालू, बंद | ||
| परीक्षण बिजली की आपूर्ति के तटस्थ लाइन की सामान्य कनेक्शन स्थिति और गैर-कनेक्शन स्थिति के बीच संक्रमणः ON, OFF | ||
| परीक्षण आउटपुट वोल्टेज | एकल-चरण, एक बाहरी अलगाव ट्रांसफार्मर या परिवर्तनीय आवृत्ति बिजली की आपूर्ति की आवश्यकता है; परीक्षण के लिए आवश्यक वोल्टेज और आवृत्ति प्रदान करता है। | |
| परीक्षण वोल्टेज की ऊपरी सीमा सेटिंग | 0.0V~300.0V AC | |
| परीक्षण वोल्टेज की निचली सीमा सेटिंग |
0.0V~300.0V AC
|
|
| परीक्षण वोल्टेज संकल्प |
0.1V; 45 हर्ट्ज ~ 65 हर्ट्ज |
|
| परीक्षण वोल्टेज माप सीमा | 0.0V~300.0V,45Hz~65Hz | |
| परीक्षण वोल्टेज संकल्प | 0.1V,45Hz~65Hz | |
| परीक्षण वोल्टेज माप की सटीकता | 20.0V~300.0V: ±(2%×पढ़ने का मान+3 अंक) | |
| भार प्रवाह | 20A | |
| अतिप्रवाह संरक्षण | आरएमएस वर्तमान और प्रतिक्रिया समयः 25 ए<3s | |
| पीक करंट और प्रतिक्रिया समयः 70A<10ms | ||
| स्पर्श करंट माप ऊपरी सीमा (प्रभावी मूल्य) | 0.0mA ₹20,000mA | |
| स्पर्श करंट माप की निचली सीमा (RMS) | 0.0mA ₹20,000mA | |
| स्पर्श करंट माप रिज़ॉल्यूशन (RMS) | 0.001mA | |
| स्पर्श करंट माप निर्णय त्रुटि (RMS) | एसी | ±(1%×पढ़ने का मान+3 अंक) |
|
15Hz≤f≤ 100kHz |
±(1%×पढ़ने का मान+3 अंक) | |
|
100kHz 1000kHz
|
±(2%×पढ़ने का मान+3 अंक) | |
| स्पर्श करंट मुआवजा सीमा | 0.000~1.000mA; स्वचालित माप; चालू या बंद किया जा सकता है | |
| परीक्षण का समय | 0; (1 ~999.9); 0 अनंत है | |
| परीक्षण समय का संकल्प | 0.1s | |
| परीक्षण की सटीकता | ±(1% × सेट मान + 1 शब्द) | |
| परीक्षण विधि | AUTO (G-L, G-N); समय के लिए 1 और एक आधे बार प्रत्येक | |
| भार शक्ति | ||
| शक्ति की ऊपरी/नीची सीमा सेटिंग्स | 0.0 ₹6000W | |
| शक्ति माप सीमा | 0.0-999.9W,1000-6000W | |
| शक्ति माप रिज़ॉल्यूशन | 0.1W,1W | |
| शक्ति माप की सटीकता | पीएफ>0.9 | ±(0.1%×पढ़ने का मूल्य+0.1%×रेंज) |
| पीएफ≤0.9 | ±(0.4%×पढ़ने का मूल्य+0.1%×रेंज) | |
| वोल्टेज माप सीमा | 0.0-300.0V | |
| वोल्टेज माप रिज़ॉल्यूशन | 0.1V | |
| वोल्टेज माप की सटीकता | ±(0.1%×पढ़ने का मूल्य+0.1%×रेंज) | |
| परीक्षण का समय | 0,0.3~999.9s | |
| समय का संकल्प | 0.1s | |
| समय की सटीकता | ±(0.2%×सेटिंग वैल्यू+1 शब्द) | |
| कम वोल्टेज प्रारंभ | |
| वर्तमान ऊपरी/निम्न सीमा सेटिंग | 0.00-20.00A |
| वर्तमान माप सीमा | 0.000-9.999A,10.00-20.00A |
| वर्तमान माप रिज़ॉल्यूशन | 0.001A/0.01A |
| वर्तमान माप सटीकता | ±(0.1%×पढ़ने का मूल्य+0.1%×रेंज) |
| वोल्टेज माप सीमा | 0.0-300.0V |
| वोल्टेज माप रिज़ॉल्यूशन | 0.1V |
| वोल्टेज माप की सटीकता | ±(0.1%×पढ़ने का मूल्य+0.1%×रेंज) |
| परीक्षण का समय | 0,0.3~999.9s |
| समय का संकल्प | 0.1s |
| समय की सटीकता | ±(0.2%×सेटिंग वैल्यू+1 शब्द) |
| विन्यास | |
| संचार इंटरफ़ेस | वाईफ़ाई, नेटवर्क पोर्ट, यूएसबी, आरएस232 (वैकल्पिक आरएस485, CAN) |
| आयाम (W × H × D), मिमी | 550*1360 (अलार्म लाइट के बिना रोलर्स सहित) *600 |
| सामान (मानक) | परीक्षण बॉक्स, परीक्षण क्लैंप, पैर स्विच, अलार्म लाइट, निर्देश पुस्तिका |
