IEC60898-1 खंड 9.10 सर्किट ब्रेकर ट्रिपिंग व्यापक परीक्षक 10000A

IEC60898-1 खंड 9.10 सर्किट ब्रेकर ट्रिपिंग व्यापक परीक्षक 10000A

उत्पाद की जानकारी:

यह सर्किट ब्रेकर परीक्षण उपकरण ग्राहकों द्वारा प्रदान की गई तकनीकी आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है। यह IEC 60898-1 खंड 9 के राष्ट्रीय मानकों के अनुरूप है।10/ GB10963.1-2005 खंड 9.10, GB14048.1-2006 खंड 7.2.1, और JB/T8979-2006 खंड 8.13.

यह सर्किट ब्रेकर की विलंबित ट्रिपिंग विशेषताओं का परीक्षण कर सकता हैः अर्थात, यह परीक्षण करने के लिए कि यह निर्दिष्ट समय के भीतर ट्रिप करता है या नहीं, 1.13 गुना, 1.45 गुना, और 2.55 गुना रेटेड करंट लागू करें।

यह सर्किट ब्रेकर की तत्काल ट्रिपिंग विशेषताओं का परीक्षण भी कर सकता है, अर्थात, निर्दिष्ट समय के भीतर ट्रिप करने के लिए रेटेड करंट का 3 ~ 20 गुना लागू कर सकता है।

यह मोल्ड केस सर्किट ब्रेकर और छोटे सर्किट ब्रेकर के ऑनलाइन प्री-डिलीवरी परीक्षण के लिए उपयुक्त है।यह सर्किट ब्रेकर निर्माताओं के विद्युत प्रदर्शन परीक्षण के लिए एक आवश्यक उपकरण हैइस उपकरण में उत्पाद की त्वरित स्थापना, स्वचालित परीक्षण और स्वचालित निर्णय के कार्य हैं।

उपकरण बॉक्स उच्च गुणवत्ता वाले एल्यूमीनियम मिश्र धातु स्टील से इकट्ठा किया जाता है, प्लेट धातु के साथ छिड़का जाता है, और सतह विरोधी स्थैतिक, विरोधी जंग और विरोधी संक्षारण के साथ छिड़का जाता है।उपकरण के ऊपरी भाग एक पैनल से लैस है, एक पावर स्विच, और विभिन्न विनिर्देशों के तारों के अंत (देरी ट्रिपिंग परीक्षण के लिए) । उपकरण उचित रूप से डिजाइन किया गया है, उपयोग करने में आसान, संचालित करने में आसान, विश्वसनीय प्रदर्शन,और सुन्दर रूप में.

परीक्षण विधिः

यह परीक्षण उपकरण कम वोल्टेज और उच्च वर्तमान आउटपुट के सिद्धांत को अपनाता है, आउटपुट वर्तमान के लिए आंतरिक उच्च वर्तमान अलगाव ट्रांसफार्मर का उपयोग करता है,स्थिर वर्तमान स्रोत को नियंत्रित करने के लिए टच स्क्रीन के माध्यम से वर्तमान आकार सेट करता है, और निरंतर धारा स्रोत आउटपुट धारा के आकार को समायोजित करने के लिए ट्रांसफार्मर प्राथमिक इनपुट वोल्टेज आकार को नियंत्रित करता है। इसका वर्तमान को स्वचालित रूप से स्थिर करने का कार्य है।परीक्षण समय टच स्क्रीन डिस्प्ले के माध्यम से सेट है और सर्किट ब्रेकर की गुणवत्ता का न्याय करने के लिए परीक्षण यात्रा समय के साथ तुलना की है.

उपकरण की इनपुट शक्तिः तीन चरण 380V/50HZ/10KVA;

मोल्ड केस सर्किट ब्रेकर्स के परीक्षण के लक्षणः छोटे क्षणिक ट्रिपिंग लक्षण, विलंबित ट्रिपिंग लक्षण, तापमान वृद्धि परीक्षण

नियंत्रण मोडः पीएलसी टच स्क्रीन नियंत्रण

तकनीकी मापदंडः

1निरंतर तापमान कक्षः

• स्थिर तापमान कक्ष को तापमान बनाए रखने के लिए परीक्षण मशीन के साथ जोड़ा जाता हैः कमरे का तापमान ~ 50 डिग्री, तापमान संकल्प 0.1 डिग्री, तापमान स्थिरता ± 1 डिग्री।

2. देरी ट्रिपिंग पैरामीटरः

• आउटपुट एसी करंटः 3~350A;
• आउटपुट AC वोल्टेजः 0~5V;
• आउटपुट करंट पथः 1 पथ, मल्टी-पी सर्किट ब्रेकर संपर्क कई स्विचों का परीक्षण करने के लिए श्रृंखला में जुड़े हुए हैं।
• छोटे सर्किट ब्रेकर उत्पादों का परीक्षण करेंः 3~125A
• वर्तमान आउटपुट तरंग रूपः साइन तरंग (सुधार उपकरण वर्तमान तरंग रूप विकृति 5% से अधिक नहीं है, सिस्टम त्रुटि 3% से अधिक नहीं है)
• वर्तमान नियंत्रण मोडः स्वचालित समायोजन, वर्तमान टच स्क्रीन पर सेट है;
• वर्तमान सटीकताः 0.5 स्तर;
• वोल्टेज सटीकताः 0.5 स्तर;
• ट्रांसफार्मर अनुपातः 400/5A;
• परीक्षण का समयः 1~999999 सेकंड;
• 1.13 गुना वर्तमान लागू करने के बाद, यह स्वचालित रूप से 5 सेकंड में 1.45 गुना वर्तमान तक बढ़ेगा;

3तत्काल ट्रिपिंग परीक्षण पैरामीटरः

• फिक्स्चरः टर्मिनल विधि, तत्काल एक स्टेशन को अपनाता है; 1-4P सर्किट ब्रेकर को पूरा करता है
• आउटपुट करंट: AC 100A~10000A;
• आउटपुट करंट पथों की संख्याः 1 पथ,
• वर्तमान सटीकताः 5 स्तर;
• संकल्पः 1A
• तत्काल परीक्षण समय ≤0.2s;
• कार्य समय की ऊपरी सीमा सेटिंगः 1~200ms;
• कार्य समय की निचली सीमा सेटिंगः 1~200ms;
• परीक्षण स्टेशनः 1 स्टेशन
• उपकरण नियंत्रण विधिः पीएलसी + टच स्क्रीन नियंत्रण
• टाइमिंग समयः 1~999ms;
• सुरक्षा कार्यः शॉर्ट सर्किट संरक्षण, अधिभार संरक्षण, रिसाव संरक्षण;
• परिवेश का तापमानः 0 ~ +40°C;
• 15) सापेक्ष आर्द्रताः (20 ~ 90)% आरएच;
• चेसिस का आकारः लंबाई 100*चौड़ाई 780*ऊंचाई 1600

4तापमान वृद्धि परीक्षणः

• जब सर्किट ब्रेकर सामान्य कार्य परिस्थितियों में होता है और निर्दिष्ट परिस्थितियों के अनुसार परीक्षण किया जाता है,प्रत्येक घटक के तापमान में वृद्धि तालिका 7 में निर्दिष्ट सीमा मूल्य से अधिक नहीं होनी चाहिए;
• सर्किट ब्रेकर को ऐसी क्षति नहीं होनी चाहिए जिससे इसका कार्य या सुरक्षित उपयोग प्रभावित हो।
• आठ तरफा तापमान माप, तापमान संकल्प 0.1 डिग्री;
• तापमान वृद्धि परीक्षण के लिए तारः 1, 1.5, 2, .5, 4, 6, 10, प्रत्येक विनिर्देश 1 मीटर लंबा है, प्रत्येक 5 टुकड़े;
• तापमान वृद्धि परीक्षण के लिए तारः 16, 25, 50, प्रत्येक विनिर्देश 2 मीटर लंबा है, प्रत्येक 5 टुकड़े;
• तापमान वृद्धि के लिए विशेष गोंद: 1 बोतल;
• गोंद विघटित करने वाला पानी: 1 बोतल
• माप सीमा 0 ~ 200 डिग्री;
• थर्मोकपल मॉडल: टी प्रकार;
• तापमान वक्र प्रदर्शन के साथ; तापमान डेटा रिकॉर्डिंग तालिका के साथ।

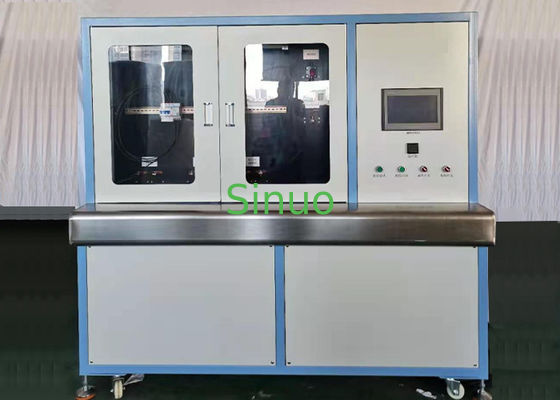

नमूना प्रदर्शनः
