| एमओक्यू: | 1 सेट |
| कीमत: | Negotiable |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | तीस दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 5 सेट / महीना |

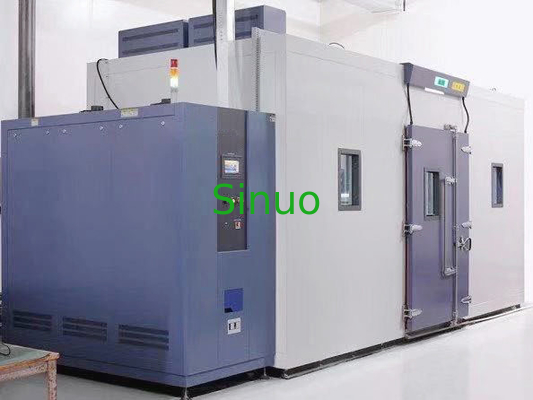

IEC60068-2 वॉक-इन लगातार तापमान आर्द्रता पर्यावरण परीक्षण कक्ष 60m³
वॉक-इन लगातार तापमान आर्द्रता पर्यावरण परीक्षण कक्ष 60m³ के लिए मानक:
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, आईडीटी"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण डीबी: नम गर्मी, चक्रीय (12 घंटे+12 घंटे चक्र), आईडीटी"
IEC60068-2-2:2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-शुष्क ताप, आईडीटी"
IEC60068-2-1:2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण-परीक्षण ए: सर्दी, आईडीटी"
वॉक-इन लगातार तापमान आर्द्रता पर्यावरण परीक्षण कक्ष 60m³ के लिए उत्पाद अवलोकन:
यह वॉक-इन परीक्षण कक्ष उत्पादों या सामग्रियों के लिए तापमान और आर्द्रता परिवर्तनशील वातावरण का अनुकरण करता है।भंडारण, परिवहन और उपयोग के दौरान उच्च और निम्न तापमान और आर्द्र वातावरण के तहत इलेक्ट्रिकल, इलेक्ट्रॉनिक्स, उपकरण और मीटर और अन्य उत्पाद भागों के अनुकूलन क्षमता परीक्षण में इसका व्यापक रूप से उपयोग किया जाता है, ताकि उपरोक्त उत्पादों या सामग्रियों की उच्च और निम्न तापमान और आर्द्र वातावरण में तापमान अनुकूलन क्षमता निर्धारित की जा सके, विशेष रूप से प्रदर्शन और यांत्रिक गुणों में उत्पाद विद्युतीकरण परिवर्तन के लिए।
वॉक-इन लगातार तापमान आर्द्रता पर्यावरण परीक्षण कक्ष 60m³ के लिए तकनीकी पैरामीटर:
| 1. उत्पाद का नाम | वॉक-इन लगातार तापमान और आर्द्रता परीक्षण कक्ष |
| तरीका | एसएन886-60एम3 |
| 2. लागू अनुदेश | |
| 2.1.लागू सीमा | यह उपकरण विभिन्न विद्युत और इलेक्ट्रॉनिक उत्पादों और अन्य उत्पादों, भागों और सामग्रियों, जैसे निरंतर उच्च और निम्न तापमान, क्रमिक परिवर्तन और चक्र परीक्षणों के पर्यावरणीय सिमुलेशन विश्वसनीयता परीक्षणों के लिए उपयुक्त है। |
| 2.2.सुरक्षा परीक्षण प्रतिबंध |
ए) ज्वलनशील, विस्फोटक और वाष्पशील पदार्थों के नमूनों का परीक्षण और भंडारण बी) संक्षारक पदार्थ के नमूनों का परीक्षण, जैविक नमूनों का परीक्षण और भंडारण सी) मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत नमूनों का परीक्षण और भंडारण |
| 3.आयतन और आकार | |
| 3.1.प्रभावी मात्रा | 60m³ |
| 3.2.भीतरी बॉक्स का आकार | W5000 मिमी *D4000 मिमी*H3000 मिमी |
| 3.3.बाहरी बॉक्स का आकार |
लगभग W5700 मिमी*D5000 मिमी*H3200 मिमी (इकाई आकार को छोड़कर) अनुस्मारक: कृपया अंतिम डिज़ाइन देखें और बाहरी आयामों के लिए तीन दृश्यों की पुष्टि करें |
| 4. प्रदर्शन | |
| 4.1.ठंडा करने की विधि | पानी की मदद से ठंडा करने वाले उपकरण |
| 4.2.तापमान की रेंज | -50°~ 80°C |
| 4.3.आर्द्रता सीमा | 30%-98%आरएच |
| 4.4.तापमान/आर्द्रता में उतार-चढ़ाव | ±2℃ / ±2.0%आरएच |
| 4.5.तापमान संकल्प सटीकता | 0.01℃ |
| 4.6.आर्द्रता संकल्प सटीकता | 0.01आरएच |
| 4.7.तापमान एकरूपता | ≤2℃ |
| 4.8.आर्द्रता एकरूपता | <75%आरएच:±3%आरएच;>75%आरएच±5%आरएच |
| 4.9.गर्म करने का समय | RT～80℃≤90मिनट |
| 4.10.ठंड का समय | RT～-50℃≤130मिनट |
| 4.11.तापमान में वृद्धि और गिरावट अत्यधिक होती है | ≤±1℃ |
| 4.12.लोड स्थिति | 4KW (नमूने की गर्मी उत्पन्न करने की क्षमता) |
| 4.14.परीक्षण मानक |
IEC60068-2-1:2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण-परीक्षण ए: सर्दी, आईडीटी" IEC60068-2-2:2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-शुष्क ताप, आईडीटी" IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, आईडीटी" IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण डीबी: नम गर्मी, चक्रीय (12 घंटे+12 घंटे चक्र), आईडीटी" |

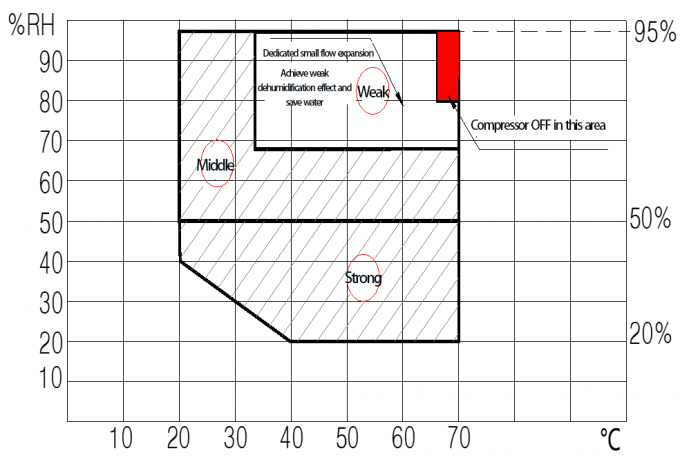

| 4.15.तापमान और आर्द्रता का योजनाबद्ध आरेख |
पुनश्च: मानक आर्द्रता 20%~95%एचआर |
| 5.संरचना और सामग्री | |
| 5.1 बाहरी बॉक्स सामग्री | उन्नत ठंडे और गर्म स्टील प्लेट गैर-स्थैतिक नैनो-बेकिंग पेंट को अपनाएं |
| 5.2.भीतरी बॉक्स सामग्री | SUS304 स्टेनलेस स्टील प्लेट |
| 5.3.थर्मल इन्सुलेशन सामग्री | उच्च तापमान और आग प्रतिरोधी कठोर पॉलीयूरेथेन फोम |
| 5.4.दरवाज़ा फ़्रेम सीलिंग पट्टी | सिलिकॉन रबर सीलिंग पट्टी |
| 5.5.चैम्बर दरवाजा | डबल-लीफ़ दरवाजे बाहर की ओर खुलते हैं, दरवाज़े के फ्रेम और दरवाज़े के पैनल के किनारे इलेक्ट्रिक हीटिंग उपकरणों और ओवरफ्लो खाई से सुसज्जित हैं |
| 5.6.इलेक्ट्रिक हीटिंग ग्लास अवलोकन खिड़की |
मात्रा: 2 स्थान: परीक्षण कक्ष के दरवाजे पर (या ग्राहक द्वारा निर्दिष्ट स्थान) फॉर्म: बिल्ट-इन एंटी-फॉगिंग हीटिंग तत्व के साथ 3-लेयर वैक्यूम मजबूत ग्लास |
| 5.7.प्रकाश | उच्च और निम्न तापमान प्रतिरोधी विस्फोट-प्रूफ ऊर्जा-बचत लैंप |
| 5.8.दबाव संतुलन बंदरगाह | एंटी-स्वेट लाइन के साथ सभी एल्यूमीनियम मिश्र धातु सेल्फ-रीसेटिंग प्रेशर विंडो के 4 सेट |
| 5.9.भार वहन | प्रयोगशाला भार: 1000KG |
| 5.10.नमूना छेद |
बाईं ओर के कक्ष की दीवार पर φ100 मिमी व्यास वाला एक छेद और एक ही समय में रबर आइसोलेशन प्लग और रबर कवर से सुसज्जित।
|

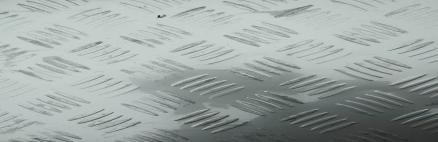

| 5.11.गैर फिसलन फर्श |
आंतरिक संचालन के दौरान कर्मियों को घायल होने से बचाने के लिए फर्श 4.0 मिमी स्टेनलेस स्टील नॉन-स्लिप डिज़ाइन को अपनाता है।
|
| 5.12 जल निकासी |
फर्श को जल निकासी टैंक के साथ डिज़ाइन किया गया है,
और उच्च तापमान और आर्द्रता परीक्षण की समाप्ति के बाद परीक्षण कक्ष के अंदर पानी नहीं है
|
| 5.13 फुट कप |
इलेक्ट्रिक बॉक्स का फुट कप झटके को अवशोषित करने और कंप्रेसर और तांबे के पाइप वेल्डिंग की सुरक्षा के लिए सिलिका जेल पैड को अपनाता है
|
| 5.15.पूरी मशीन का शोर | ≦80dB |
| 6. एयर कंडीशनिंग प्रणाली | |
| 6.1.लगातार तापमान विधि | शीत संतुलन विधि अपनायें |
| 6.2.ऊर्जा बचत का कार्य सिद्धांत |
पारंपरिक निरंतर आर्द्रता विधि:जब वास्तविक तापमान निर्धारित तापमान तक पहुंच जाता है, तो कंप्रेसर की शीतलन क्षमता अपरिवर्तित रहती है, और बॉक्स में तापमान संतुलन प्राप्त करने के लिए कंप्रेसर की शीतलन क्षमता को ऑफसेट करने के लिए हीटिंग विधि का उपयोग किया जाता है। शीत संतुलन विधि:जब वास्तविक तापमान निर्धारित मूल्य तक पहुंच जाता है, तो कोल्ड सोलनॉइड वाल्व आउटपुट को नियंत्रक पीआईडी द्वारा नियंत्रित किया जाता है, और बॉक्स में तापमान नियंत्रित कूलिंग आउटपुट के माध्यम से संतुलित किया जाता है।पारंपरिक निरंतर आर्द्रता विधि की तुलना में, पूरी इकाई बनाने के लिए हीटिंग आउटपुट कम हो जाता है पारंपरिक विधि की तुलना में, उपकरण 40% ऊर्जा बचत प्राप्त कर सकता है |
| 6.3.वायु शीतलन विधि | कैस्केड कंप्रेसर प्रशीतन |
| 6.4.परिसंचारी मोटर | ताइवान तातुंग लो वोल्टेज इंडक्शन मोटर |
| 6.5.सेंसर |
तापमान और आर्द्रता माप सेंसर और नियंत्रक के साथ PT100 प्लैटिनम प्रतिरोध सेंसर |
| 6.6.हवा का पहिया | मल्टी-विंग सेंट्रीफ्यूगल सर्कुलेटिंग फैन, उच्च और निम्न तापमान प्रतिरोधी एल्यूमीनियम मिश्र धातु ब्लेड |
| 7. रेफ्रिजरेटिंग सिस्टम | |
| 7.1.ठंडा करने की विधि | मूल आयातित कैस्केड मूक प्रकार, उच्च दक्षता और ऊर्जा बचत कंप्रेसर |
| 7.2.कंप्रेसर |
मूल आयातित जर्मन बिट्ज़र अर्ध-हर्मेटिक कंप्रेसर। 10HP कंप्रेसर के 2 सेट
|
| 7.3.शीतल |
गैर-फ्लोरीन पर्यावरण संरक्षण HFC404A (हनीवेल) और ड्यूपॉन्ट R23 रेफ्रिजरेंट
|
| 7.4.कंडेनसर |
उच्च दक्षता शेल और ट्यूब प्रकार (जल शीतलन)
कूलिंग वॉटर टावर (प्रसिद्ध ब्रांड) और पाइपलाइन से सुसज्जित
|
| 7.5.बाष्पीकरण करनेवाला |
हाइड्रोफिलिक झिल्ली (मोटा पंख) के साथ उच्च दक्षता वाला बहु-खंड पंख बाष्पीकरणकर्ता
|
| 7.6.तेल विभाजक |
एमर्सन एडब्लू
|
| 7.7.विस्तार वॉल्व |
डैनफॉस थर्मल विस्तार वाल्व
|
| 7.8.सोलेनोइड वाल्व |
जापान सगिनोमिया और डैनफॉस
|
| 7.9.अन्य सामान |
पहले अंतर्राष्ट्रीय ब्रांड के सभी उच्च-गुणवत्ता वाले उत्पाद (दाईं ओर चित्रित: सुखाने वाला फ़िल्टर)
|
| 7.10.निरार्द्रीकरण |
प्रशीतन प्रणाली द्वारा फ्रीजिंग और निरार्द्रीकरण (बॉक्स में हवा ओस बिंदु तापमान से नीचे बाष्पीकरणकर्ता के माध्यम से गुजरती है, और पानी अवक्षेपित होता है)।
*हाइड्रोफिलिक झिल्ली उपचार, बेहतर निरार्द्रीकरण प्रदर्शन के साथ बाष्पीकरणकर्ता पंख चुनें, क्योंकि हाइड्रोफिलिक झिल्ली एल्यूमीनियम पंखों का पानी का तनाव छोटा है, वायु संघनन से पानी की बूंदें फिसलना आसान है, और पंख अंतराल में अवरोधक जल पुलों का उत्पादन करना आसान नहीं है।जिससे निरार्द्रीकरण दक्षता में काफी सुधार हुआ! |
| 8. ताप और आर्द्रीकरण प्रणाली | |
| 8.1.तापन विधि | बिजली की हीटिंग |
| 8.2.भाप आपूर्ति विधि | प्रत्यक्ष इंजेक्शन खोलें, जनरेटर के अंदर का भाग सीधे परीक्षण कक्ष से जुड़ा होता है, जिससे आंतरिक दबाव शून्य के करीब रहता है |
| 8.3.हीटिंग ट्यूब |
स्टेनलेस स्टील फिनिश्ड निकल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटिंग ट्यूब, हीटिंग ट्यूब एंटी-एमसी आसंजन डिजाइन, हीटर कनेक्शन, गर्मी प्रतिरोधी तार का उपयोग किया जाता है, हीटर को बॉक्स के शीर्ष पर परिसंचारी वायु नलिका में रखा जाता है, और आग प्रतिरोधी और गर्मी-इन्सुलेट सामग्री को इसके चारों ओर जोड़ा जाता है
|
| 8.4.आर्द्रीकरण ट्यूब |
ए) आर्द्रीकरण के लिए आर्द्रीकरण सिलेंडर (बॉयलर विधि) का उपयोग किया जाता है, जो पारंपरिक सतह आर्द्रीकरण (पानी पैन प्रकार) से तेज़ है और इसमें उच्च नियंत्रण सटीकता है। बॉक्स में यह पैमाने जैसे अशुद्धता प्रदूषण का उत्पादन नहीं करेगा, इसमें कम आर्द्रता वाला प्रदर्शन अच्छा है, और इसे साफ करना आसान है। बी) आर्द्रीकरण ट्यूब सभी स्टेनलेस-स्टील सीमलेस आवरण को अपनाती है, इन्सुलेशन प्रतिरोध 50MΩ से अधिक है, और इसमें ड्राई-बर्न रोकथाम नियंत्रक है सी) आर्द्रीकरण सिलेंडर स्टेनलेस स्टील से बना है और इसमें जल स्तर अवलोकन खिड़की है। डी) शुष्क हवा के साथ कम तापमान
|
| 8.5.नियंत्रण रखने का तरीका |
गैर-संपर्क नियंत्रण, नियंत्रक का आउटपुट सिग्नल एसएसआर सॉलिड स्टेट रिले के माध्यम से उच्च परिशुद्धता प्राप्त करता है गैर-संपर्क स्विच नियंत्रण |
| 8.6.आर्द्रीकरण बॉयलर | मशीन रूम के अंदर स्थापित किया गया |
| 8.7.आर्द्रीकरण जल उपचार | एक समर्पित जल मृदुकरण उपकरण से सुसज्जित, जो पानी में अशुद्धियों को प्रभावी ढंग से हटा सकता है (शुद्ध जल पुनर्प्राप्ति प्रणाली उपकरण का 1 सेट, पानी की अशुद्धियों को फ़िल्टर करने के लिए सक्रिय कार्बन फ़िल्टर के साथ)। |
| 9. नियंत्रण प्रणाली | |
| 9.1.नियंत्रक | नियंत्रक के पास अंग्रेजी डिस्प्ले, स्व-निदान फ़ंक्शन, विफलता का कारण और उपचार विधि का संकेत देता है, और परीक्षण डेटा और प्रक्रिया को रिकॉर्ड करता है |
| 9.2.संवाद इंटरफ़ेस | औद्योगिक नियंत्रण आर्किटेक्चर टच स्क्रीन एलसीडी रंग डिस्प्ले, अंग्रेजी मेनू संवाद मोड |
| 9.3.सटीकता निर्धारित करना | तापमान 0.1℃, समय 0.1 मिनट, आर्द्रता 1%आरएच |
| 9.4.तापमान इनपुट | उच्च परिशुद्धता सेंसर |
| 9.5.आर्द्रता इनपुट | उच्च परिशुद्धता इलेक्ट्रोस्टैटिक कैपेसिटेंस आर्द्रता सेंसर |
| 9.6.नियंत्रण रखने का तरीका | पीआईडी नियंत्रण |
| 9.7.ऑपरेशन मोड | प्रोग्राम ऑपरेशन मोड, निश्चित मूल्य ऑपरेशन मोड, टाइमिंग स्टार्ट-अप ऑपरेशन मोड |
| 9.8.सिस्टम क्षमता | कार्यक्रमों के 1000 समूह * प्रति समूह 100 खंड (1000 बार अलग से चक्रित किया जा सकता है), कार्यक्रमों के प्रत्येक समूह के लिए आवश्यक खंडों की संख्या को मनमाने ढंग से विभाजित किया जा सकता है, और कार्यक्रमों के प्रत्येक समूह को एक दूसरे से स्वतंत्र रूप से जोड़ा जा सकता है |
| 9.9.परीक्षण डेटा प्रदर्शन | तापमान, मापा तापमान, कुल संचालन समय, खंड संचालन समय, खंड शेष समय, हीटिंग स्थिति, कैलेंडर समय, आदि निर्धारित करें। |
| 9.10.अंतर्निहित पीएलसी फ़ंक्शन | यह प्रत्येक निष्पादन भाग को सीधे चला सकता है, और लॉजिक ऑपरेशन पीएलसी सॉफ्टवेयर द्वारा पूरा किया जाता है |
| 9.11.रेफ्रिजरेटर की कार्यशील परिस्थितियों का स्वचालित चयन | विभिन्न परीक्षण स्थितियों के अनुसार, स्वचालित रूप से रेफ्रिजरेटर की कार्यशील स्थिति का चयन करें |
| 9.12.संचार इंटरफेस | RS485 इंटरफ़ेस से सुसज्जित, इसे रिमोट तापमान नियंत्रण के लिए बाहरी कंप्यूटर से जोड़ा जा सकता है, और इसमें कंप्यूटर रिमोट डायग्नोसिस फ़ंक्शन है।यह इंटर नेटवर्क के माध्यम से उपकरण, प्रोग्राम, निर्देश और सॉफ्टवेयर के संचालन को समायोजित और मॉनिटर कर सकता है। |
| 10. नियंत्रण सर्किट के मुख्य घटक |
नियंत्रण सर्किट के मुख्य घटक सभी उच्च गुणवत्ता वाले ब्रांड हैं
|
| 11. सुरक्षा सुरक्षा कार्य |
1. परीक्षण उत्पाद अधिक तापमान संरक्षण (स्वतंत्र) 2. बिना फ़्यूज़ सुरक्षा स्विच के 3. हीटर अधिक तापमान संरक्षण स्विच 4. कंप्रेसर ओवरलोड हो गया है और ज़्यादा गरम हो गया है 5. कंप्रेसर उच्च और निम्न दबाव सुरक्षा 6. सिस्टम ओवर-करंट सुरक्षा उपकरण 7. नियंत्रक स्वयं दोष का निदान करता है और उसे प्रदर्शित करता है 8. ठंडे पानी का दबाव बहुत कम सुरक्षा है 9. रिसाव संरक्षण, शॉर्ट सर्किट संरक्षण, गलत चरण / चरण हानि संरक्षण, प्रशंसक अधिभार संरक्षण, तापमान संरक्षण पर स्वतंत्र, पानी की कमी संरक्षण, पानी कटौती संरक्षण, ऑपरेशन संकेत, ध्वनि और प्रकाश अलार्म, अलार्म के बाद स्वचालित बिजली बंद, आदि। |
| 12. उपयोग की शर्तें |
1. परिवेश का तापमान: -5℃~+28℃; 2. सापेक्ष आर्द्रता: ≤85%आरएच; 3. वायुमंडलीय दबाव: 80kPa~106kPa 4. आसपास कोई तेज़ कंपन नहीं 5. उपकरण बिजली आपूर्ति: (ध्यान दें कि परीक्षण बिजली आपूर्ति शामिल नहीं है) 5.1 बिजली आपूर्ति से कनेक्ट करें 380V AC (±10%), तीन-चरण तार + सुरक्षात्मक ग्राउंड तार, ग्राउंडिंग प्रतिरोध ≤ 4Ω; 5.2 कुल बिजली: लगभग 30 किलोवाट 5.3 अधिकतम कार्यशील धारा: लगभग 70ए |
