IEC 60898-1 सर्किट ब्रेकर 500A अवशिष्ट धारा परीक्षण प्रणाली
| Applied Standard: | आईईसी 60898-1 | Equipment Capacity: | 90 केवीए |
| Test Frequency: | 50/60/150/400/700/1000 हर्ट्ज | AC Type 50Hz AC Residual Current: | 2MA-10A, 20-500a |
| Composite Wave (F type) Contains: | 10Hz: 3.5%; 50/60Hz: 13.8%; 1000Hz: 13.8% | A-Type Half-wave Pulsating Residual Current: | 0 °: 5ma-7a; 90 °: 5ma-5a; 135 °: 5ma-2a |
| High Light: | आईईसी 61000-4-12 ईएमसी परीक्षक,रिंगिंग वेव सिग्नल ईएमसी परीक्षक,रिंगिंग वेव सिग्नल टेस्ट जनरेटर |
||
आईईसी 60898-1सर्किट ब्रेकर 500A अवशिष्ट धारा परीक्षण प्रणाली
उत्पाद का अवलोकन:
यह आईईसी 60898-1 के मानकों के अनुरूप है, आईईसी 1008-1, आईईसी 61009-1, आईईसी 62423 आदि मुख्य घटक (पावर कैबिनेट, रिसाव नियंत्रण कैबिनेट, प्रतिरोध भार कैबिनेट)
टिप्पणीः बिजली कैबिनेट ग्राहक द्वारा प्रदान की जाती है।
तकनीकी मापदंडः
1कार्य शक्ति आपूर्तिः तीन चरण चार तार 380V ± 10%.
2उपकरण क्षमता: 90 केवीए.
3आउटपुट वोल्टेजः उपयोगकर्ता द्वारा प्रदान किया जाता है।
4. एसी प्रकार 50 हर्ट्ज एसी अवशिष्ट वर्तमानः 2mA-10A, निरंतर समायोज्य, सटीकता स्तरः 0.5 स्तर।
20-500A, चरण आउटपुट, सटीकता स्तरः 1.5 स्तर।
5. ए-वाईपी अर्ध तरंग पल्सिंग अवशिष्ट वर्तमानः 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, सटीकता स्तरः 2.0 स्तर.
6. 150H, 400Hz, 1000Hz अवशिष्ट धाराः 2mA-10A, सटीकता स्तरः 0.5 स्तर.
7. चिकनी डीसी धाराः 2mA-10A, सटीकता स्तरः 1.0 स्तर.
8परीक्षण आवृत्तिः 50/60 हर्ट्ज, 150 हर्ट्ज, 400 हर्ट्ज, 700 हर्ट्ज, 1000 हर्ट्ज.
9. कम्पोजिट वेव (एफ प्रकार) में 10 हर्ट्ज सामग्री 3.5%, 50/60 हर्ट्ज सामग्री 13.8%, 1000 हर्ट्ज सामग्री 13.8% होती है।
10समय की सटीकता: 5 एमएस, संकल्प 1 एमएस।
11. तीन चरण भार वर्तमानः AC 1-125A, प्रतिरोधक अतिव्यापी स्थिर आउटपुट।
12. किंग्ज़ी विद्युत मापदंडः एसी 500 वी / 5 ए, सटीकता स्तरः 0.5 स्तर।
13. स्वचालित परीक्षण इंटरफ़ेसः
परीक्षण वस्तुओं का स्वचालित संपादन और परीक्षण डेटा का स्वचालित रिकॉर्डिंग
परीक्षण सामग्रीः
- एसी प्रकार
(1) 9.9.2, जब कोई भार नहीं है, परीक्षण के लिए अवशिष्ट धारा का उपयोग करें।
(2) 9.9.2.1: जब अवशिष्ट धारा लगातार बढ़ती है, तो कार्रवाई की शुद्धता की जांच करें।
(3) 9.9.2.2: जब अवशिष्ट धारा बंद हो जाती है, तो क्रिया की शुद्धता की जाँच की जाती है।
(4) 9.9.2.3: जब अवशिष्ट साईनोसाइडल एसी धारा अचानक दिखाई देती है, तो कार्रवाई की शुद्धता की पुष्टि की जाती है।
S प्रकारः जब तालिका 2 में शेष धारा और परीक्षण समय अचानक जोड़े जाते हैं, तो उत्पाद ट्रिप नहीं करता है।
(5) 9.9.2.4: जब 5 इन और 500 ए के बीच अवशिष्ट धारा का मूल्य अचानक दिखाई देता है, तो इसकी सटीकता की जांच की जाती है।
वर्तमान ग्रेड हैंः 5A, 10A, 20A, 50A, 100A, 200A, 500A।
(6) 9.9.3 जब भार हो, तो अवशिष्ट धारा के साथ परीक्षण करें।
जब नामित धारा से कम हो, तो 9 के अनुसार परीक्षण करें।9.2.2 और 9.9.2.3.
(7) 9.9.5 आरसीडी के लिए विशेष परीक्षण की शर्तें जिनके संचालन का कार्य बिजली आपूर्ति वोल्टेज से संबंधित है।
0.85 गुना और 1.1 गुना नामित वोल्टेज के साथ परीक्षण करें।
- एक प्रकार
(1) 9.21.1.1 जब शेष धड़कन DC धारा बढ़ती रहती है तो सही संचालन सत्यापित किया जाता है
(2) 9.21.1.2 अचानक अवशिष्ट धड़धड़ाती सीसी धारा के मामले में सही संचालन की जाँच
(3) 9.21.1.3 लोड के तहत सही संचालन. नामित धारा के साथ, 9 के अनुसार परीक्षण करें.21.1.1
(4) 9.21.1.4 जब 0.006A चिकनी सीसी पर अवशिष्ट धड़धड़ाता सीसी करंट ओवरलैप किया जाता है तो सही संचालन की जांच की जाती है
- F प्रकार
(1) 9.1.2 जब संयुक्त अवशिष्ट धारा लगातार बढ़ती है तो सही संचालन की जाँच की जाती है।
(2) 9.1.3 संयोजित अवशिष्ट धारा अचानक लागू होने पर सही संचालन की जाँच करें. आरसीडी के टूटने के समय की जाँच करें, परीक्षण धारा को 1.4In x 5In पर कैलिब्रेट किया जाता है.
(3) 9.1.4 चार ध्रुवीय एफ प्रकार के आरसीडी के सही कामकाज की जाँच की जाती है जब केवल दो ध्रुवों पर विद्युत आपूर्ति होने पर अवशिष्ट धारा दिखाई देती है।
9 के अनुसार चार ध्रुवीय उत्पाद का परीक्षण करें।1.2, लेकिन केवल तटस्थ कंडक्टर और एक लाइन का परीक्षण करें।
(4) 9.1.6 इनरश अवशिष्ट धारा के तहत प्रदर्शन की जाँच करें। 10Ind की चोटी धारा के साथ एक धड़कन लागू करें, आगे की दिशा में 3 बार और पीछे की दिशा में 3 बार मापें,और उत्पाद ट्रिप नहीं करता है.
(5) 9.1.7 जब एक धड़कन DC अवशिष्ट धारा को 10mA चिकनी धारा के साथ ओवरलैप किया जाता है तो सटीकता की जाँच की जाती है। नामित आवृत्ति पर AC अवशिष्ट धारा पर 10mA चिकनी DC अवशिष्ट धारा को ओवरलैप किया जाता है।
- बी प्रकार
(1) 9.2.1.2 1000 हर्ट्ज और उससे कम के सिन्यूसोइडल एसी अवशिष्ट धाराओं के लिए सटीकता का सत्यापन
a. 30 सेकंड के भीतर तालिका 2 में निर्दिष्ट अवशिष्ट वर्तमान क्रिया मूल्य के लिए 0.2In से धीरे-धीरे वृद्धि करें।
b. ब्रेक करंट की जाँच करें. यदि तालिका 2 में निर्दिष्ट करंट अचानक दिखाई देता है, तो उत्पाद के ट्रिप समय का परीक्षण करें.
सामान्य आरसीडीः टी<0.3s एस प्रकार के आरसीडीः 0.13s ≤ टी <0.5s
(2) 9.2.1.3 जब एसी अवशिष्ट धारा को चिकनी डीसी अवशिष्ट धारा पर ओवरलैप किया जाता है तो सही संचालन का सत्यापन।
नामित आवृत्ति पर एसी अवशिष्ट धारा (एसी प्रकार) पर 0.4 गुना नामित अवशिष्ट संचालन धारा को ओवरलैप करें।
चिकनी DC अवशिष्ट धारा या 10mA चिकनी DC अवशिष्ट धारा (जो भी अधिक हो) ।
(3) 9.2.1.4 सही संचालन जब धड़कन DC अवशिष्ट धारा को चिकनी DC अवशिष्ट धारा पर ओवरलैप किया जाता है
0 की एक चिकनी DC अवशिष्ट धारा4 गुना नामित अवशिष्ट संचालन धारा या 10mA की एक चिकनी DC अवशिष्ट धारा (दोनों में से अधिक) नामित आवृत्ति के एसी अवशिष्ट धारा पर ओवरलैप की जाती है (प्रकार ए), 0° कोण) ।
(4) 9.2.1.5 जब दो-चरण रेक्टिफायर सर्किट द्वारा सीसी अवशिष्ट धारा उत्पन्न की जाती है तो सही संचालन की जाँच की जाती है
a. उत्पाद के ट्रिपिंग करंट का परीक्षण करने के लिए धीरे-धीरे 0.2 इंच से बढ़कर 2 इंच करंट करें।
b. तालिका 1 में निर्दिष्ट वर्तमान मूल्य के अनुसार, अचानक रिसाव वर्तमान जोड़ें और उत्पाद ट्रिपिंग समय का परीक्षण करें।
(5) 9.2.1.6 जब एक तीन-चरण बिजली आपूर्ति के रेक्टिफायर सर्किट में एक सीसी अवशिष्ट धारा उत्पन्न की जाती है तो सही संचालन का सत्यापन
a. उत्पाद के ट्रिपिंग करंट का परीक्षण करने के लिए धीरे-धीरे 0.2 इंच से बढ़कर 2 इंच करंट करें।
b. तालिका 1 में निर्दिष्ट वर्तमान मूल्य के अनुसार, रिसाव वर्तमान को अचानक बढ़ाएं और उत्पाद के ट्रिपिंग समय का परीक्षण करें।
(6) 9.2.1.7.1 सीसी अवशिष्ट धारा को चिकना करते समय बिना भार के सही संचालन की जाँच करें
a. उत्पाद के ट्रिपिंग करंट का परीक्षण करने के लिए धीरे-धीरे 0.2 इंच से बढ़ाकर 2 इंच किया जाए।
b. उत्पाद के ट्रिपिंग समय का परीक्षण करने के लिए तालिका 1 में निर्दिष्ट वर्तमान मूल्य के अनुसार रिसाव धारा की अचानक वृद्धि।
(7) 9.2.1.7.2 भार के तहत, सुचारू सी.सी. अवशिष्ट धारा के साथ सही संचालन की पुष्टि करें.
0.2 इंच से 2 इंच तक धीरे-धीरे बढ़कर उत्पाद ट्रिपिंग करंट का परीक्षण करें।
(8) 9.2.3 तीन-ध्रुवीय और चार-ध्रुवीय बी-प्रकार के आरसीडी के सही संचालन की जाँच करें जब केवल दो ध्रुवों की आपूर्ति की जाती है।
परीक्षण 9 के अनुसार किया जाना चाहिए।2.1.2 और 9.2.1.7.1, केवल तटस्थ और चरण (एक चरण) शक्ति की आपूर्ति।
(9) 9.2.4 परीक्षण के बाद यह सत्यापित करें कि आरसीडी
2.5 इंच की टेस्ट करंट से ट्रिगर किया जाता है।
संरचना:
उपकरण रचना परिचय

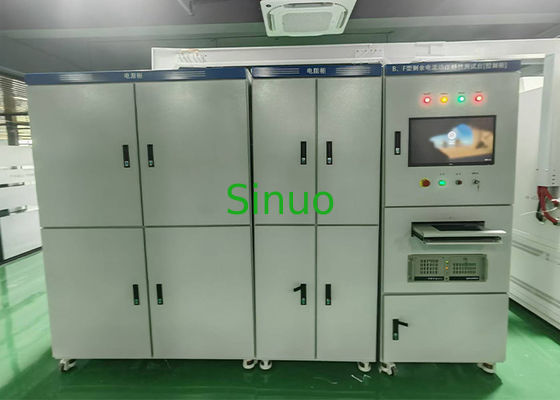

1. रिसाव नियंत्रण कैबिनेटः
मुख्य रूप से 3 रिसाव परीक्षक (S1) बंद रिसाव, बी प्रकार 10A रिसाव, 500A रिसाव) और नियंत्रण सर्किट से बना है।
यह इस चरण में अवशिष्ट वर्तमान सर्किट ब्रेकर के सभी प्रकार के परीक्षण का एहसास कर सकता है, जैसे कि एसी प्रकार (पावर आवृत्ति एसी), ए प्रकार (पावर आवृत्ति एसी और धड़कन डीसी),F प्रकार (परिवर्तनीय आवृत्ति AC और मिश्रित तरंग), बी प्रकार (पूर्ण कार्य) ।
जिसमें शामिल हैंः 150, 400, 1000 हर्ट्ज और नीचे के सिन्यूसोइडल एसी अवशिष्ट धारा, सीधी डीसी अवशिष्ट धारा पर ओवरलैप एसी अवशिष्ट धारा,धड़धड़ाता सीसी अवशिष्ट वर्तमान चिकनी सीसी अवशिष्ट धारा पर ओवरलैप, दो-चरण या बहु-चरण रेक्टिफायर सर्किट द्वारा उत्पन्न धड़कन DC अवशिष्ट धारा, चिकनी DC अवशिष्ट धारा।
2स्वचालित नियंत्रण प्रणाली: मुख्य रूप से एडवांटेक औद्योगिक कंप्यूटर (I7/8G), 21.5 इंच एलसीडी स्क्रीन, एमसीजीएस ऑल-इन-वन मशीन, क़िंग्ज़ी विद्युत मापदंडों से बनी है,ओमरोन पीएलसी और विभिन्न निम्न वोल्टेज नियंत्रण घटक, नमूनाकरण ट्रांसफार्मर आदि
3. 125A लोड करंट: यह लोड 1-125A पूर्ण प्रतिरोधात्मक भार है, जो समानांतर में कई प्रतिरोधों से बना है। (0.5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A), संपर्ककर्ता द्वारा नियंत्रित,स्वचालित रूप से स्विच, और तीन चरण एक साथ काम करते हैं।
