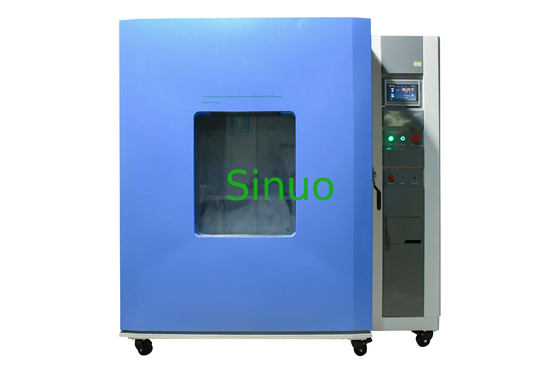

UL2594 पर्यावरण परीक्षण के लिए उच्च परिशुद्धता तापमान और आर्द्रता परीक्षण कक्ष

UL2594 पर्यावरण परीक्षण के लिए उच्च परिशुद्धता तापमान और आर्द्रता परीक्षण कक्ष

उत्पाद का अवलोकन:

मानकः UL2594-2016, IEC60068-2-1 के अनुसारः2007, IEC60068-2-2:2007, आईईसी 60068-2-30:2005.

नमूने और प्रतिबंधः इलेक्ट्रॉनिक उपकरणों, खाद्य पदार्थों, ऑटोमोबाइल, रबर और प्लास्टिक सामग्री, धातुओं और अन्य उत्पादों, जैसे ऑप्टिकल फाइबर, एलसीडी, क्रिस्टल, इंडक्टर्स के लिए भाग और सामग्रीपीसीबी, बैटरी, कंप्यूटर, मोबाइल फोन, रबर, प्लास्टिक और अन्य उत्पाद।

आवेदनः इसका उपयोग कच्चे माल और उपकरणों जैसे इलेक्ट्रॉनिक्स, इलेक्ट्रीशियन,विद्युत उपकरणइसका उद्देश्य उच्च और निम्न तापमान वाले वैकल्पिक आर्द्र और गर्म वातावरण में भंडारण, परिवहन और उपयोग के दौरान उत्पादों के विश्वसनीय प्रदर्शन की पुष्टि करना है।

परीक्षण सिद्धांतः कमरे में परिवेश के तापमान और आर्द्रता को नियंत्रित करने और बदलने के लिए हीटिंग, आर्द्रता और शीतलन प्रणालियों का उपयोग करें, परिवेश के तापमान का अनुकरण करें,उत्पाद द्वारा आवश्यक आर्द्रता और वैकल्पिक प्रक्रियाएं

संरचना और विशेषताएं:

यह मशीन एक बंद कक्ष संरचना को अपनाता है और निम्नलिखित विशेषताएं हैंः

A. इसमें तापमान और आर्द्रता नियंत्रण की बहुत व्यापक सीमा है, जो उपयोगकर्ताओं की विभिन्न आवश्यकताओं को पूरा कर सकती है।आदर्श तापमान और आर्द्रता वातावरण को समायोजित करने के लिए एक अद्वितीय संतुलित तापमान और आर्द्रता समायोजन विधि अपनाएंइसमें स्थिर और संतुलित हीटिंग और आर्द्रता क्षमताएं हैं, और उच्च परिशुद्धता और उच्च स्थिर तापमान और आर्द्रता नियंत्रण कर सकती हैं।

C. प्रशीतन सर्किट का स्वतः चयन: स्वचालित नियंत्रण उपकरण में तापमान सेटिंग मान के अनुसार प्रशीतन सर्किट का स्वतः चयन और संचालित करने की क्षमता है।ताकि रेफ्रिजरेटर सीधे उच्च तापमान के तहत ठंडा करने के लिए शुरू किया जा सकता हैप्रशीतन में एक वायु-कूल्ड कंप्रेसर इकाई और एक पूर्णतः संलग्न कंप्रेसर (आयातित) का उपयोग किया जाता है। .

D. दरवाजे में एक प्रकाशमान अवलोकन खिड़की है, जो आसानी से परीक्षण नमूने की परीक्षण स्थिति का निरीक्षण कर सकती है।

उपयोग वातावरणः बिजली की आपूर्तिः 220V या AC380V±5%/50Hz, 7KW

परिवेश का तापमानः 5°C+30°C, आसपास धूल, संक्षारक गैस और ज्वलनशील और विस्फोटक वातावरण की उच्च सांद्रता नहीं होनी चाहिए

तकनीकी मापदंडः

नियंत्रण और संचालन		पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली
कक्ष का आकार (वैकल्पिक)		1000L: आंतरिक कक्ष WDH=1000×1000×1000mm, बाहरी कक्ष WDH=1470×1400×2100mm
तापमान सीमा (वैकल्पिक)		B: -40-150°C;
आर्द्रता सीमा		20%% 98% आरएच
तापमान संकल्प		0.1°C
तापमान में उतार-चढ़ाव		±0.5°C
तापमान एकरूपता		±2°C
आर्द्रता विचलन		±3.0%RH ((>75%RH);±5.0%RH ((≤75%RH)
ताप दर		¥2-3°C/मिनट
शीतलन दर		¥0.7-1°C/मिनट
तापमान और आर्द्रता रेंज आरेख
मुख्य प्रणाली घटक
कक्ष	आंतरिक कक्ष गोल कोनों के साथ SUS304# स्टेनलेस स्टील प्लेट से बना है, चिकना और साफ करने में आसान है।
	बाहरी कक्ष 304# ब्रश स्टेनलेस स्टील प्लेट से बना है, जिसमें गोल कोने हैं, चिकना और चिकना है और इसे साफ करना आसान है।
	परीक्षण छेदः आंतरिक और बाहरी कक्ष रबर प्लग के साथ एक थ्रेडिंग छेद से लैस हैं
	इन्सुलेशन सामग्रीः पॉलीयूरेथेन फोम
	अवलोकन खिड़कीः दो परत वाले विस्फोट प्रतिरोधी टेम्पर्ड ग्लास दरवाजे
	शेल्फः स्टेनलेस स्टील 304 से बना, शेल्फ हटाने योग्य है
हीटिंग सिस्टम	हीटिंग विधिः विद्युत हीटिंग
	हीटिंग तत्वः सिरेमिक हीटिंग फ्रेम, उच्च तापमान प्रतिरोध, अच्छा इन्सुलेशन, कोई रिसाव और शॉर्ट सर्किट नहीं। जर्मनी से आयातित हीटिंग तार मध्य में जुड़ा हुआ है।तार का व्यास मोटा है, उच्च तापमान प्रतिरोध और सूखी दहन प्रतिरोध। एक क्वार्ट्ज कांच ट्यूब हीटिंग तार के बीच में रखा जाता है।इसका महत्वपूर्ण कार्य हीटिंग तार को नरम होने और लाल होने पर गिरने से रोकना है, जिससे हीटिंग वायर आंतरिक कक्ष की धातु से संपर्क करता है और शॉर्ट सर्किट और अन्य खराबी का कारण बनता है।
	थर्मल सर्कुलेशन: मजबूर सर्कुलेशन एयर डक्ट हीटर द्वारा उत्पन्न गर्मी के परिवहन को सुनिश्चित करता है,अत्यधिक स्थानीय तापमान को रोकता है और कार्य कक्ष में तापमान आवश्यकताओं को सुनिश्चित करता है
आर्द्रता प्रणाली	आर्द्रता विधिः वायु नलिका के माध्यम से आर्द्रता को ले जाने के लिए बाहरी आर्द्रता संरचना का उपयोग किया जाता है।लाभ यह है कि गति स्थिर है और आंतरिक कक्ष के तापमान पर कम प्रभाव पड़ता है, इस प्रकार स्थिर तापमान वृद्धि और आदर्श आर्द्रता प्रभाव सुनिश्चित करता है।
	आर्द्रता ट्यूबः यह यू के आकार के डिजाइन और एक अति-तापमान जांच छेद को अपनाता है। हीटिंग तार और हीटिंग सिस्टम एक ही आयातित ब्रांड के हैं। यह सूखी जलने को रोकने का कार्य करता है,यह सुनिश्चित करना कि आर्द्रता ट्यूब का सेवा जीवन लंबा और टिकाऊ हो.
	आर्द्रता और पानी भरना: कक्ष एक दराज प्रकार के पानी जोड़ने वाले कक्ष से सुसज्जित है।परिसंचारी पानी टैंक के तरल स्तर प्रदर्शन पैमाने नेत्रहीन पानी के स्तर का निरीक्षण कर सकतेइसमें स्वचालित जल स्तर नियंत्रण और जल की कमी के अलार्म को अपनाया गया है।
शीतलन प्रणाली	प्रशीतन विधिः कंप्रेसर-हीट एक्सचेंजर हवा-ठंडा प्रशीतन
	प्रशीतन के मुख्य घटक: 1. कंप्रेसर फ्रेंच ताइकांग ब्रांड को अपनाता है और पर्यावरण के अनुकूल प्रशीतन का उपयोग करता है। 2विस्तार वाल्व और इलेक्ट्रॉनिक वाल्व दोनों डेनिश डैनफोस से बने हैं। 3तेल और फिल्टर सभी संयुक्त राज्य अमेरिका में एमरसन से बने हैं। 4शीतलक तेल के रूप में अमेरिकन आइस बियर ब्रांड का प्रयोग करें। 5प्रशीतन प्रणाली में प्रयुक्त पाइपलाइनें सभी लाल तांबे से बनी होती हैं, जिसका लाभ अच्छा लचीलापन है, टूटना आसान नहीं है,और शीतलन प्रणाली की दीर्घकालिक कंपन विशेषताओं पर सबसे अच्छा झटके-अवशोषित प्रभाव है. 6वाष्पीकरक और संघनक सभी प्रसिद्ध घरेलू ब्रांड हैं।
	ठंडी हवा का संचलन: मजबूर संचलन वायु नलिका सुचारू वापसी और आपूर्ति हवा सुनिश्चित करती है और स्टूडियो में समान तापमान सुनिश्चित करती है
नियंत्रण प्रणाली	टच स्क्रीनः TIME880, दक्षिण कोरिया सान्यायन
	तापमान नियंत्रणः पीआईडी स्व-समायोजन, कक्षा ए पीटी 100 प्लेटिनम प्रतिरोध सेंसर का उपयोग करना
	कार्यः स्थिर मूल्य परीक्षण और कार्यक्रम परीक्षण फिक्स्ड वैल्यू टेस्टः जब परीक्षण वातावरण को केवल एक तापमान की आवश्यकता होती है, तो इस मोड को चुनें और आवश्यक तापमान, आर्द्रता और संचालन समय सेट करें। कार्यक्रम परीक्षणः जब परीक्षण वातावरण कई तापमान की आवश्यकता होती है, प्रत्येक कार्यक्रम के तापमान और चल समय सेट करने के लिए इस मोड का चयन करें, कार्यक्रम चल अनुक्रम सेट,और 100 कार्यक्रम समूहों का उपयोग करें.
डेटा भंडारण	डेटा परिवर्तनों और प्रक्रियाओं को रिकॉर्ड करने के लिए तापमान वक्र इंटरफ़ेस के साथ, एक मानक R232 इंटरफ़ेस या यू डिस्क संचार इंटरफ़ेस के साथ, डेटा डाउनलोड किया जा सकता है
सुरक्षा संरक्षण	पावर ऑफ मेमोरी फंक्शन, चरण अनुक्रम संरक्षण, रिसाव संरक्षण, अति तापमान संरक्षण, कंप्रेसर अधिभार संरक्षण, पानी की कमी अलार्म, असामान्य संरक्षण
