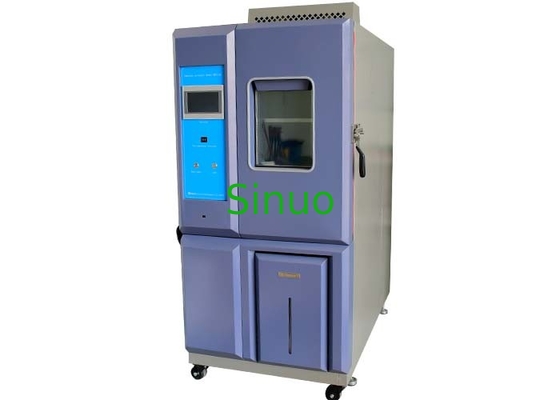

आईईसी 60320-1 स्थिर तापमान आर्द्रता जलवायु परीक्षण कक्ष पर्यावरण कक्ष

तकनीकी मापदंड

विद्युत आपूर्ति

एकल चरणः AC220V ± 10%, 50Hz या ग्राहक के स्थानीय बिजली नेटवर्क से मेल खाता है

नियंत्रण और संचालन

पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली

कक्ष का आकार

आंतरिक आकार

बाहरी आकार

600*500*750 मिमी

1150*970*1900 मिमी

तापमान सीमा

-40 °C ~ +150 °C (अनुकूलित किया जा सकता है)

आर्द्रता सीमा

20%~98% आरएच (अनुकूलित किया जा सकता है)

तापमान संकल्प

0.1°C

तापमान में उतार-चढ़ाव

±0.5°C

तापमान एकरूपता

±2°C

आर्द्रता विचलन

± 3% आरएच

ताप दर

2-3°C/मिनट (अनुकूलित किया जा सकता है)

शीतलन दर

0.7-1°C/मिनट (अनुकूलित किया जा सकता है)

तापमान और आर्द्रता सीमा योजना

मुख्य प्रणाली संरचना

कक्ष निकाय

आंतरिक कक्ष SUS304 # स्टेनलेस स्टील प्लेटों, गोल आकार, चिकनी और साफ करने के लिए आसान से बना है

बाहरी बॉक्स 304# स्टेनलेस स्टील प्लेट, गोल आकार, चिकनी और साफ करने के लिए आसान से बना है

इन्सुलेशन सामग्रीः पॉलीयूरेथेन फोम

अवलोकन खिड़कीः दो परत वाले विस्फोट प्रतिरोधी टेम्पर्ड ग्लास

शेल्फः 304 स्टेनलेस स्टील से बना, हटाने योग्य शेल्फ

हीटिंग सिस्टम

हीटिंग विधिः विद्युत हीटिंग

नवीनतम नए सिरेमिक हीटिंग फ्रेम को अपनाने से, सिरेमिक सामग्री उच्च तापमान के लिए प्रतिरोधी है और अच्छी इन्सुलेशन के साथ, रिसाव शॉर्ट सर्किट घटना का कारण नहीं होगा।मध्य जर्मन आयातित हीटिंग तार से जुड़ा हुआ है, तार व्यास मोटा, उच्च तापमान प्रतिरोध और सूखी दहन प्रतिरोध है। क्वार्ट्ज कांच ट्यूब हीटिंग तार के बीच में डाला जाता है,गर्मी तार धातु कक्ष के संपर्क में के कारण शॉर्ट सर्किट गलती को रोकने के लिए.

थर्मल साइक्लिंगः हीटर के हीट ट्रांसफर को सुनिश्चित करने के लिए मजबूर परिसंचरण वायु नलिका, स्थानीय तापमान को बहुत अधिक होने से रोकने के लिए और कार्य कक्ष में आवश्यक तापमान सुनिश्चित करने के लिए।

आर्द्रता प्रणाली

आर्द्र करने की विधिः बाहरी आर्द्रकारी संरचना को अपनाना, वायु नलिका के माध्यम से प्रेषित किया जाता है। फायदे स्थिर गति, आंतरिक बॉक्स के तापमान पर छोटा प्रभाव हैं,स्थिर तापमान वृद्धि, और आदर्श आर्द्रता प्रभाव।

आर्द्रक ट्यूब: यू आकार का डिजाइन, अतिरिक्त तापमान जांच छेद, हीटिंग तार और हीटिंग सिस्टम, एक ही आयातित ब्रांड सामग्री का उपयोग करते हुए, सूखी जलने के खिलाफ कार्य के साथ,यह सुनिश्चित करने के लिए कि आर्द्रता ट्यूब का सेवा जीवन लंबा और टिकाऊ हो.

आर्द्रता और प्रतिपूर्तिः एक दराज प्रकार का पानी भरने वाला बॉक्स है। पानी का स्तर परिसंचारी पानी टैंक पर स्तर प्रदर्शन पैमाने द्वारा नेत्रहीन जाँच किया जा सकता है।पानी के स्तर को स्वचालित रूप से नियंत्रित किया जाता हैपानी की कमी के अलार्म से सुसज्जित।

शीतलन प्रणाली

प्रशीतन विधिः कंप्रेसर-हीट एक्सचेंजर का उपयोग करके हवा से ठंडा

कंप्रेसर: टेकमसेह, फ्रांसीसी ब्रांड

शीत वायु परिसंचरण: मजबूर परिसंचरण वायु नलिका कार्य कक्ष में समान तापमान सुनिश्चित करने के लिए सुचारू वापसी और आपूर्ति हवा सुनिश्चित करती है।

नियंत्रण प्रणाली

टच स्क्रीनः टाइम880, सैमवोनटेक

तापमान नियंत्रणः पीआईडी स्व-समायोजन, कक्षा ए पीटी 100 प्लेटिनम प्रतिरोध सेंसर का उपयोग करना

कार्य: फिक्स्ड वैल्यू टेस्ट और प्रोग्राम टेस्ट

फिक्स्ड वैल्यू टेस्टः जब परीक्षण वातावरण में केवल एक ही तापमान और आर्द्रता की आवश्यकता होती है, तो वांछित तापमान, आर्द्रता और रन समय को सेट करने के लिए इस मोड को चुनें।

कार्यक्रम परीक्षणः जब परीक्षण वातावरण में कई तापमान और आर्द्रता की आवश्यकता होती है, तो प्रत्येक कार्यक्रम के लिए तापमान, आर्द्रता और रन समय सेट करने के लिए इस मोड को चुनें।ऑपरेटर प्रोग्राम चलाने के क्रम को सेट कर सकता है, अधिकतम 100 कार्यक्रमों तक।

डेटा भंडारण

तापमान और आर्द्रता वक्र इंटरफ़ेस के माध्यम से, डेटा परिवर्तन और प्रक्रियाओं को रिकॉर्ड किया जा सकता है; मानक R232 इंटरफ़ेस या USB स्टिक संचार इंटरफ़ेस के माध्यम से, डेटा डाउनलोड किया जा सकता है।

सुरक्षा संरक्षण

बिजली की विफलता मेमोरी फ़ंक्शन, चरण अनुक्रम सुरक्षा, रिसाव सुरक्षा, अति-तापमान सुरक्षा, कंप्रेसर अधिभार सुरक्षा, पानी की कमी अलार्म, असामान्य सुरक्षा।
