| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 5 सेट |

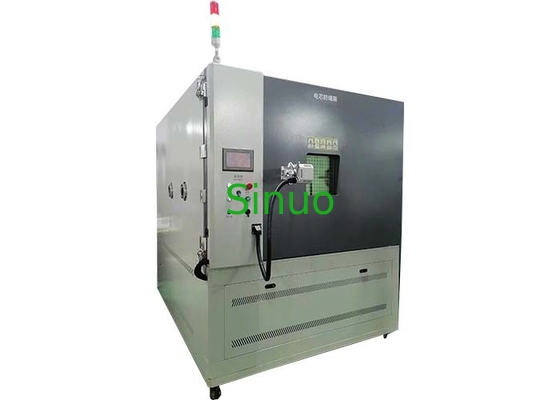

आईईसी 62133 बैटरी विस्फोट प्रूफ परीक्षण कक्ष 864L बैटरी परीक्षण उपकरण 0°C~85°C
उत्पाद की जानकारी:
अनुपालन मानकः UL 1662:2012, UL 2056: 2012, UN38.3 ((2012), IEC62133-2012, IEC 62281: 2006, IEC 60086: 2007.
आवेदनः इस बैटरी के विस्फोट-प्रूफ बॉक्स का उपयोग बैटरी के विस्फोट या दहन से ओवरचार्ज, ओवरचार्ज या अन्य परीक्षणों के दौरान परीक्षण कर्मियों को अनावश्यक नुकसान होने से रोकने के लिए किया जाता है।पूरा शरीर इस्पात से बना है, मजबूत बनावट और अच्छा विस्फोट-सबूत प्रभाव के साथ।
तकनीकी मापदंडः
| कार्य कक्ष का आकार |
W 900×H 800×D 1200 मिमी, आंतरिक आयतन 864L बैटरी परीक्षण आवश्यकताओं को पूरा करता है |
| बाहरी बॉक्स का आकार | लगभग L1400*W1850*H2050mm |
| तापमान सीमा | 0°C~85°C (पूर्ण रेंज नियंत्रित, समायोज्य नियंत्रण सटीकता ±0.01°C) |
| तापमान में उतार-चढ़ाव | ≤±0.5°C |
| तापमान विचलन | ≤±1.5°C |
| तापमान एकरूपता | ≤1.5°C |
| ताप दर | 0°C से 85°C, पूर्ण सीमा औसत 3°C/मिनट गैर-रैखिक (कोई भार नहीं) |
| शीतलन दर | 85°C~0°C, पूर्ण श्रेणी औसत 1°C/मिनट गैर-रैखिक (कोई भार नहीं) |
| संरचनात्मक आवश्यकताएं | उपकरण एक एकीकृत रूप से बनाया गया है। बॉक्स की विस्फोट-सबूत शक्ति दो 325Ah बैटरी कोशिकाओं से मिलकर बने एक मॉड्यूल की विस्फोट-सबूतता को पूरा करती है जो श्रृंखला में जुड़े होते हैं।एक प्रभावी विस्फोट प्रतिरोधी दबाव राहत डिजाइन किया जाता है. स्टील प्लेट सामग्री को जंग प्रतिरोधी इन्सुलेशन के साथ इलाज किया जाता है और प्रभावी रूप से लौ retardant है। संरचनात्मक डिजाइन चित्र प्रदान किए जाते हैं।बॉक्स के दरवाजे को खोलने से रोकने के लिए विस्फोट-प्रूफ चेन लगाई जाती है. |
| शोर सूचकांक | ≤ 70dB (संरचना से 1 मीटर और 1.5 मीटर की दूरी पर आगे की दिशा में मापा गया) |
| बक्से का तल | 4 सार्वभौमिक पहियों और 4 स्थिर पैरों से लैस, स्थानांतरित करने के लिए आसान और स्थिर |
| निकास प्रणाली | प्रत्येक कक्ष को स्वतंत्र रूप से नियंत्रित किया जा सकता है। परीक्षण नमूने से उत्पन्न धुआं को स्वचालित रूप से पता लगाया और अलार्म किया जा सकता है और धुआं पाइप के माध्यम से निर्वहन किया जा सकता है।निर्वहन मात्रा प्रदान की जानी चाहिए. |
|
वीडियो निगरानी |
परीक्षण क्षेत्र एक उच्च परिभाषा वीडियो निगरानी प्रणाली से सुसज्जित है और इसे दूरस्थ रूप से नियंत्रित किया जा सकता है। रंगीन वीडियो; पिक्सेल ≥ 5 मिलियन पिक्सेल; वीडियो अधिग्रहण संकल्पः PAL: D1 (704x576) / CIF (352x288) / QCIF (176x144) और मल्टीमीडिया प्रारूप (320x240); क्षैतिज स्पष्टताः 700TVL; रिकॉर्डिंग और प्लेबैक गतिः 25 फ्रेम/सेकंड प्रति वीडियो चैनल (PAL); वीडियो मेमोरी में एक मोबाइल हार्ड डिस्क जोड़ा जाता है और डेटा की सटीकता सुनिश्चित करने के लिए वीडियो निगरानी प्रणाली मोबाइल हार्ड डिस्क के साथ संगत होती है। (यदि निगरानी प्रणाली को विस्फोट क्षेत्र में स्थापित करने की आवश्यकता है, तो निगरानी प्रणाली को विस्फोट-सबूत कार्य करने की आवश्यकता है, और कैमरा विस्फोट के बाद भी स्पष्ट छवियों की निगरानी कर सकता है,जो अगले उपयोग को प्रभावित नहीं करेगा) (वैकल्पिक) |
| अन्य कार्य | अवलोकन खिड़की 300 * 300 मिमी के आकार के विस्फोट-प्रूफ ग्लास और विस्फोट-प्रूफ फिल्म से बनी है। |
| अग्निशमन उपकरण से लैस, स्वचालित और मैनुअल अग्निशमन (वैकल्पिक) | |
| प्रकाश व्यवस्था स्थापित करें | |
|
उपकरण का आंतरिक बॉक्स |
2 मिमी SUS304 स्टेनलेस स्टील + 3 मिमी कोल्ड रोल्ड स्टील प्लेट से बना, आंतरिक बॉक्स की ताकत सुनिश्चित करने के लिए बाहरी वेल्डेड सुदृढीकरण पसलियों के साथ। बैटरी विस्फोट के प्रभाव को बॉक्स को नुकसान पहुंचाने से रोकें। टीआईजी निरंतर वेल्डिंग को अपनाता है; एसिड-प्रूफ है,विस्फोट-प्रूफ और संक्षारण-प्रूफ कार्य; C5 चैनल स्टील को सुदृढीकरण के लिए बॉक्स के बाहर वेल्डेड किया गया है; |
| मजबूत आधार और फ्रेम | उपकरण का आधार चैनल स्टील के साथ वेल्डेड है। फ्रेम बेस पर चैनल स्टील के साथ वेल्डेड है, और पूरे उपकरण को चैनल स्टील फ्रेम पर तय किया गया है, जो मजबूत और टिकाऊ है,ऑपरेशन के दौरान कम कंपन और कम शोर के साथ. |
| मजबूत दरवाजे का फ्रेम | दरवाजे के फ्रेम के बाहरी बॉक्स शीट धातु को चौराहे के चारों ओर वेल्डिंग चैनल स्टील द्वारा सुदृढ़ किया गया है। हिंज और दरवाजे के ताले इस चैनल स्टील पर तय किए गए हैं।M6 उच्च शक्ति बोल्ट बॉक्स की ताकत सुनिश्चित करने के लिए दरवाजा फ्रेम को ठीक करने के लिए प्रयोग किया जाता है. |
| दरवाजा | उपकरण में एक ही hinged दरवाजे को अपनाया जाता है, और दरवाजे और बॉक्स के शरीर के बीच एक दो-परत सिलिकॉन रबर सील स्ट्रिप का उपयोग किया जाता है, जो उच्च और निम्न तापमान के लिए प्रतिरोधी है, विरोधी उम्र बढ़ने,और सीलिंग प्रदर्शन सुनिश्चित करता है; |
| दरवाजे का सुदृढीकरण | दरवाजे के दोनों ओर हिंग्स लगाए जाते हैं। दरवाजे के लॉक की स्थिति की आंतरिक दीवार पर 5 मिमी मोटी एल-आकार की स्टील प्लेट को सुदृढीकरण के लिए स्थापित किया जाता है।hinges और दरवाजा ताला दरवाजे की ताकत सुनिश्चित करने के लिए बोल्ट के साथ एल के आकार की स्टील प्लेट के लिए तय कर रहे हैं. |
| स्टेनलेस स्टील के हिंज |
दरवाजे के बाएं और दाएं पक्ष पर उच्च शक्ति वाले स्टेनलेस स्टील के तीन सेट हिंज लगाए गए हैं। एक ही हिंज बिना टूटने के 3 टन के बल का सामना कर सकता है।भले ही यह विपरीत दिशा में झुका हुआ हो, दो हिंज टुकड़े पूरी तरह से विकृत होते हैं और एक में संयुक्त होते हैं, बिना टूटने के, दरवाजे के बाईं ओर की स्थिरता सुनिश्चित करते हैं। |
| बॉक्स के नीचे | 4 सार्वभौमिक पहियों के साथ स्थापित और 4 फिक्स्ड पैरों से लैस, स्थानांतरित करने में आसान और स्थिर |
|
विस्फोट प्रतिरोधी डिजाइन |
1) उपकरण एकीकृत रूप से निर्मित है, और बॉक्स बॉडी की विस्फोट-सबूत ताकत दो 230Ah बैटरी कोशिकाओं की विस्फोट-सबूत शक्ति को पूरा करती है।एक प्रभावी विस्फोट प्रतिरोधी दबाव राहत डिजाइन किया जाता है. स्टील प्लेट सामग्री को जंग प्रतिरोधी इन्सुलेशन के साथ इलाज किया जाता है और प्रभावी रूप से लौ retardant है। संरचनात्मक डिजाइन चित्र प्रदान किए जाते हैं।बॉक्स के दरवाजे को खोलने से रोकने के लिए विस्फोट-प्रूफ चेन लगाई जाती है.
2) 2 मिमी मोटी SUS304 स्टेनलेस स्टील की आंतरिक दीवार + 3 मिमी कोल्ड रोल्ड स्टील प्लेट और 5 # चैनल स्टील सुदृढीकरण का उपयोग करें। एक ही समय में, एक दबाव राहत पोर्ट (300 * 300 मिमी) जोड़ें।परिमित तत्व सॉफ्टवेयर विश्लेषण के अनुसार, इस आउटपुट दबाव के तहत, यह गणना की जाती है कि बॉक्स + दबाव राहत बंदरगाह दबाव राहत की स्थिति में ≥ 1.2bar के बल का सामना कर सकता है।यह 230AH बैटरी विफलता से उत्पन्न दबाव को पूरा करता है. |
|
धमाका प्रतिरोधी चेन |
गेट के प्रत्येक पक्ष पर दो विस्फोट प्रतिरोधी चेन (φ8 मिमी) (कुल मिलाकर 4 टुकड़े) लगाएं ताकि विस्फोट के प्रभाव में गेट के खुलने और उड़ने से रोका जा सके। |
