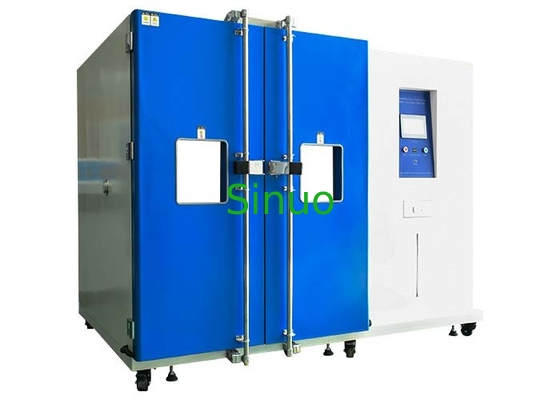

आईईसी 60068-2-1 प्रोग्राम करने योग्य स्थिर आर्द्रता और तापमान परीक्षण कक्ष 3150L
उत्पाद का अवलोकन:
इस परीक्षण कक्ष का उपयोग कच्चे माल और उपकरणों जैसे इलेक्ट्रॉनिक्स, इलेक्ट्रीशियन, विद्युत उपकरण, प्लास्टिक आदि के ठंड, गर्मी, आर्द्रता और सूखापन परीक्षण के लिए किया जाता है।इसका उद्देश्य उच्च और निम्न तापमान पर गर्मी और आर्द्रता के आदान-प्रदान के तहत उत्पादों के भंडारण और परिवहन की विश्वसनीयता की पुष्टि करना है.
यह मानकों के अनुरूप हैः
आईईसी 60068-2-1:2007 पर्यावरण परीक्षण-भाग 2-1: परीक्षण-परीक्षण एः ठंडा, आईडीटी
आईईसी 60068-2-2:2007 पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी
आईईसी 60068-2-78:2012 पर्यावरण परीक्षण-भाग 2-78: परीक्षण-परीक्षण कैबः नम गर्मी, स्थिर अवस्था, आईडीटी
आईईसी 60068-2-30:2005 पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण डीबीः नम गर्मी, चक्र (12h+12h चक्र), आईडीटी
तकनीकी मापदंडः
| नियंत्रण और संचालन | पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली | |
|
कक्ष का आकार
|
आंतरिक आकार | बाहरी आकार |
| W1500*H1400*D1500 मिमी | W2000*H1720*D1780 मिमी | |
| तापमान सीमा | -40 °C ~ +150 °C | |
| आर्द्रता सीमा | 20%% 98% आरएच | |
| तापमान में उतार-चढ़ाव | ±0.5°C | |
| आर्द्रता में उतार-चढ़ाव | 2.5 प्रतिशत | |
| तापमान विचलन | ±1.0°C ((-40°C-85°C) सीमा, ±2.0°C ((85°C-150°C) सीमा | |
| आर्द्रता विचलन | ≤±3% | |
| ताप दर | ¥2-3°C/मिनट | |
| शीतलन दर | 1°C/मिनट, औसत भार रहित | |
| गर्म करने का समय | +25°C→+85°C कमरे के तापमान से 85°C तक लगभग 30 मिनट लगते हैं | |
| ठंडा होने का समय | +25°C→-40°C कमरे के तापमान से -40°C तक लगभग 55 मिनट लगते हैं, कोई भार नहीं | |
| भार की स्थिति | कोई नहीं | |
| कार्य शोर |
ध्वनि स्तर≤75dB ((A) (एक ध्वनिरोधी कमरे में 25°C के परिवेश के तापमान और कम गूंज के साथ मापा जाता है। A भार का उपयोग करके, 9 अंकों के औसत का परीक्षण करें।प्रत्येक परीक्षण बिंदु क्षैतिज रूप से शोर स्रोत से 1 मीटर दूर और जमीन से 1 मीटर ऊपर है) |
|
| तापमान और आर्द्रता सीमा योजना | |
|
| संरचनात्मक विशेषताएं | ||
| इन्सुलेशन कैबिनेट संरचना |
1बाहरी दीवार सामग्रीः ए3 बोर्ड छिड़काव। 2आंतरिक दीवार सामग्रीः ब्रश स्टेनलेस स्टील प्लेट SUS#304. 3कक्ष थर्मल इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम। 4कक्ष के दरवाजे की इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम। |
|
| नीचे की संरचना की ताकत | परीक्षण कक्ष के तल पर ट्रैक की भार क्षमताः ≤100Kg/m2 (लोड) | |
| एयर कंडीशनिंग चैनल |
1स्टेनलेस स्टील के दीर्घ अक्षीय केन्द्रापसारक पंखे: 6 सेट/90W। 2पंखा, हीटर, वाष्पीकरण (डेहुमिडिफायर भी), जल निकासी यंत्र, दबाव संतुलन पोर्ट, समायोज्य हवा डिफ्लेक्टर, तापमान सेंसर |
|
| परीक्षण कक्ष का मानक विन्यास |
1अवलोकन खिड़की: 250x350x40 मिमी 3-परत वैक्यूम टेम्पर्ड ग्लास 2. फ्लैट एम्बेडेड हैंडल 3. दरवाजे के हिंग्स: SUS # 304 आयातित हिंग्स 4. कक्ष के अंदर ऊर्जा-बचत दीपक 5. सीसा छेद: φ50 मिमी 1 टुकड़ा |
|
| कक्ष का द्वार |
1एक टुकड़ा वाला दरवाजा बाहर की ओर खुलता है, जिसमें हिंज बाईं ओर और हैंडल दाईं ओर होता है (जब बॉक्स के सामने का सामना किया जाता है) । 2एक सुरक्षा दरवाजा ताला तंत्र के साथ सुसज्जित (दरवाजा परीक्षण कक्ष में खोला जा सकता है), दरवाजा संघनक को रोकने के लिए विद्युत गर्मी से सुसज्जित है,और इन्सुलेटिंग ग्लास ऑब्जर्वेशन विंडो की दृश्य सीमा (W200×H280mm). दरवाजे के फ्रेम में एक एंटी-कंडेनसेशन इलेक्ट्रिक हीटिंग डिवाइस है। |
|
| नियंत्रण कक्ष | नियंत्रक 7-इंच डिस्प्ले स्क्रीन, तापमान (नमी) नियंत्रण डिस्प्ले स्क्रीन, संचालन संकेतक प्रकाश, और प्रकाश बटन। | |
| यांत्रिक कक्ष | प्रशीतन इकाई, कंप्रेसर के पानी की थाली, दबाव कम करने वाली डिवाइस, हीटिंग डिवाइस | |
| बिजली वितरण कैबिनेट | वितरण बोर्ड, शीतलन पंखे, मुख्य बिजली स्विच, ट्रांसफार्मर, मध्यवर्ती रिले, समय रिले, ठोस राज्य रिले, एसी संपर्ककर्ता, सर्किट ब्रेकर | |
| हीटर |
1पंख प्रकार के रेडिएटर के आकार का स्टेनलेस स्टील इलेक्ट्रिक हीटर 2. ताप नियंत्रण विधि: एसएसआर (ठोस अवस्था रिले) गैर संपर्क बराबर अवधि पल्स चौड़ाई मॉड्यूलेशन 3ताप शक्ति: लगभग 4 किलोवाट |
|
| आर्द्रता नियंत्रण | बाहरी आर्द्रता, एक स्टेनलेस स्टील हीटिंग बैरल का उपयोग करके, बाहरी आर्द्रता, अंदर सूखी दहन सुरक्षा के साथ कम आर्द्रता की स्थिरता और सुरक्षा सुनिश्चित कर सकते हैं | |
| बिजली केबल का छेद | कक्ष के पीछे स्थित | |
| शीतलन प्रणाली | ||
| हीटिंग और कूलिंग उपकरण |
1फ्रेंच ताइकांग उच्च दक्षता वाली ऊर्जा-बचत वाली अति-कम तापमान वाली शीतलन प्रणाली (वायु-कूल्ड हीट डिस्पैशन विधि) । 2ठंडा करने की विधिः पानी ठंडा |
|
| गर्मी और ठंड विनिमय यंत्र | दो चरण शीतलन प्रणाली, फ्रेंच Taikang पूरी तरह से बंद कंप्रेसर. अल्ट्रा उच्च दक्षता SWEP शीतल पदार्थ गर्मी विनिमय डिजाइन को अपनाने [स्वीडन में निर्मित (sus#316) ],यह पारंपरिक आंतरिक सर्पिल प्रकार से अधिक कुशल है. | |
| हीटिंग लोड समायोजन |
1परीक्षण के लिए उत्पाद के हीटिंग लोड को प्रभावी ढंग से दूर करने के लिए ठंडे कोयला प्रवाह दर डिवाइस के स्वचालित समायोजन को अपनाया जाता है, जो जर्मन/जापानी प्रौद्योगिकी के साथ सिंक्रनाइज़ है। 2पारंपरिक डिजाइनों की तुलना में, नियंत्रण स्थिरता और पुनः प्रयोज्यता अधिक है, और यह बिजली की बचत और ऊर्जा की बचत के मामले में अल्ट्रा उच्च प्रदर्शन प्राप्त करता है। |
|
| रेफ्रिजरेटर कंप्रेसर | फ्रेंच Taikang पूरी तरह से संलग्न कंप्रेसर | |
| उच्च दक्षता घटक |
1कंडेनसर और वाष्पीकरक एसी एंड आर डबल स्पोइलर प्रकार के एल्यूमीनियम फिन डिवाइस को अपनाते हैं। 2थ्रॉटलिंग उपकरण आयातित प्रसिद्ध ब्रांड रेफ्रिजरेशन सामानों को अपनाते हैं। |
|
| विस्तार प्रणाली | क्षमता नियंत्रित शीतलन प्रणाली | |
| वाष्पीकरण कंडेनसर | सभी तांबा ट्यूब हीट एक्सचेंजर | |
| रेफ्रिजरेटर नियंत्रण विधि |
1नियंत्रण प्रणाली के नियंत्रक स्वचालित रूप से परीक्षण की स्थिति के अनुसार रेफ्रिजरेटर के संचालन की स्थिति को समायोजित करता है। 2. कंप्रेसर वापसी हवा शीतलन सर्किट |
|
| रेफ्रिजरेटर | हनीवेल R404a (ओजोन क्षरण सूचकांक 0 है) | |
