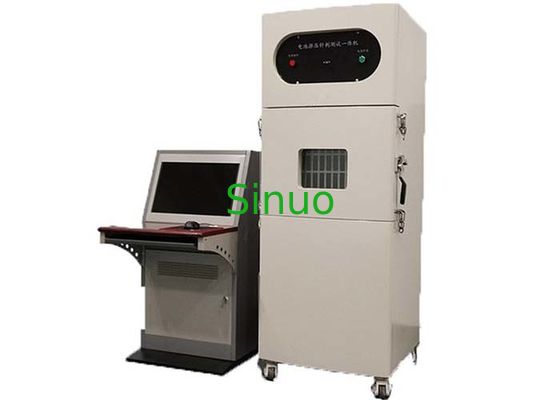

आईईसी 62133 बैटरी क्रश और नाखून प्रवेश परीक्षण कक्ष 150KN कंप्यूटर नियंत्रण के साथ

आईईसी 62133 कंप्यूटर नियंत्रण के साथ बैटरी क्रश और नाखून प्रवेश परीक्षण कक्ष 150KN

मानक:

AIS 038 क्रश टेस्ट के अनुरूप 106 cl.no. 3 के पृष्ठ संख्या 79 में।2, नाखून के प्रवेश परीक्षण में पृष्ठ संख्या 101 के 106 cl.no. 3.3.2 (क)

IEC62133-2012, IS0 12405-4:2018आदि।

विशेषताएं:

1परीक्षण सॉफ्टवेयर में एक वोल्टेज अधिग्रहण कार्य हैः एकल बैटरी की परीक्षण आवश्यकताओं के अनुसार,जब तक बैटरी का खोल टूट नहीं जाता या बैटरी शॉर्ट सर्किट हो जाती है (बैटरी का आंतरिक वोल्टेज 0V हो जाता है), परीक्षण के दौरान बैटरी वोल्टेज परिवर्तन स्वचालित रूप से एकत्र किया जाएगा। जब वोल्टेज शून्य है, उपकरण स्वचालित रूप से परीक्षण बंद कर देता है।

2पावर बैटरी की परीक्षण आवश्यकताओं के अनुसार: परीक्षण प्रणाली पहले बैटरी मॉड्यूल के आकार (यानी, विरूपण) के 30% तक निचोड़ सकती है।या एक निश्चित दबाव मूल्य सेट (जैसे एक्सट्रूज़न बल 20kN है)जब एक्सट्रूज़न परीक्षण सेट बल मूल्य तक पहुँचता है और सेट दबाव रखरखाव समय भी पहुंच जाता है, तो उपकरण परीक्षण को रोकता है।

3- नमूना को दबाव, विकृति और वोल्टेज की तीन स्थितियों में से किसी एक के अनुसार परीक्षण किया जा सकता है।

4. तीन परीक्षण मोड को किसी भी संयोजन की स्थिति के लिए नियंत्रण चर के रूप में इस्तेमाल किया जा सकता है। यानी, तीन या दो परीक्षण स्थितियों को एक ही समय में सेट किया जा सकता है। यदि किसी एक शर्त को पूरा किया जाता है, तो एक ही समय में तीन या दो परीक्षण स्थितियों को सेट किया जा सकता है।उपकरण परीक्षण को रोक देगा.

5परीक्षण प्रणाली परीक्षण के दौरान गति प्रदर्शित कर सकती है। परीक्षण के लिए आवश्यक परीक्षण गति को कंप्यूटर सॉफ्टवेयर में भी सेट किया जा सकता है।

6. कंप्यूटर ऑपरेटिंग सिस्टम विंडोज संवाद बॉक्स में संसाधित किया जाता है. टेबल मोड अपने आप से योजना बनाई जा सकती है. परीक्षण डेटा पूरी प्रक्रिया में दर्ज किया जाता है. यह बचत प्रदान करता है,तुलना और ट्रैकिंग कार्य.

7. समर्पित परीक्षण नियंत्रण मदरबोर्ड एक ही समय में बल, विस्थापन और वोल्टेज रिकॉर्ड कर सकते हैं. नियंत्रण मदरबोर्ड वास्तविक समय में कंप्यूटर को निर्देश भेज देंगे,और नियंत्रण इंटरफ़ेस रिकॉर्ड और बाहर निकालना बल की निगरानी करेगा, तापमान, वोल्टेज, गति और वास्तविक समय में विरूपण। यह रिपोर्ट उत्पन्न करने या सीधे डेटा निर्यात करने के लिए सुविधाजनक है। नियंत्रण मदरबोर्ड का संचालन करना आसान है।

8. परीक्षण के दौरान, परीक्षण समारोह वोल्टेज संकेतों को इकट्ठा करके नियंत्रित किया जा सकता है। बैटरी परीक्षण के दौरान वोल्टेज बदल जाएगा। परीक्षण प्रणाली में एक निर्दिष्ट वोल्टेज मूल्य दर्ज करें,और प्रणाली एक संकेत आउटपुट करता हैजब सेट वोल्टेज मान तक पहुँच जाता है तो एक्सट्रूज़न परीक्षण बंद हो जाता है।

तकनीकी मापदंडः

उपयोगकर्ता बैटरी सेल का आकार	अधिकतम आकार (लंबाई x चौड़ाई x ऊंचाई): 225*185*160 मिमी, वजनः 18kg-20kg
परीक्षण स्थान	1000×1000×1000 मिमी (चौड़ाई, गहराई और ऊंचाई)
आयाम	1300×1400×2000 मिमी (चौड़ाई, गहराई और ऊंचाई, वास्तविक डिजाइन के अधीन)
उपकरण संरचना	बॉक्स प्रकार की संरचना
धुआं निकास बंदरगाह	धूम्रपान निकास पोर्ट व्यास में 150 मिमी है
परीक्षण छेद	एक 50 मिमी छेद प्रत्येक पक्ष पर खोला जाता है
नियंत्रण विधि	दूरस्थ कंप्यूटर नियंत्रण, दूरी ≥10m
ड्राइव विधि	इलेक्ट्रिक सिलेंडर ड्राइव
दबाव सीमा	1 ¢ 150kN
दबाव सटीकता	± 1% एफएस
दबाव संकल्प	0.01KN
दबाव रखने का समय	≥100h सेट किया जा सकता है
क्रश एक्यूपंक्चर गति	0.1-40mm/s (समायोज्य)
गति सटीकता	0.1mm/s~5mm/s, सटीकता ±0.05mm/s; 5mm/s~40mm/s, सटीकता ±0.1mm/s
गति संकल्प	≤0.01mm/s
विस्थापन	0 ¢ 400 मिमी
विस्थापन की सटीकता	±0.1 मिमी
स्टील की सुई	1) विनिर्देशः φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) लंबाई: L=200 मिमी 3) सामग्रीः स्टेनलेस स्टील 4) कोणः 45°~60° 5) मात्राः प्रत्येक में 2
कुचल सुई की दिशा	ऊपर से नीचे तक कुचल और एक्यूपंक्चर
कुचल सिर	R75*750mm अर्ध-सिलेंडर, आसानी से अलग किया जा सकता है।
फ्लैट कुचल सिर	एक सपाट कुचल सिर के साथ
सुई का फिटिंग
बल प्रदर्शन	कंप्यूटर डिस्प्ले
सेंसर रिज़ॉल्यूशन	1/10000
इकाई रूपांतरण	Kgf, N, kN
तापमान अधिग्रहण प्रणाली	तापमान अधिग्रहण सीमा 0+1000°C
	तापमान संकल्पः 0.1°C
	तापमान माप की सटीकताः ±0.5°C
	तापमान अधिग्रहण चैनलः 2 चैनल
	तापमान अधिग्रहण आवृत्तिः 100ms
वोल्टेज अधिग्रहण प्रणाली	वोल्टेज अधिग्रहण सीमाः 0~100V
	वोल्टेज अधिग्रहण सटीकताः ≤±0.5% एफएस
	संकल्पः 10mV
	वोल्टेज अधिग्रहण चैनलः 1 चैनल
	वोल्टेज नमूनाकरण आवृत्तिः 100ms
नमूनाकरण लाइन की लंबाई	2 मीटर
अधिग्रहण की आवृत्ति	≥50 हर्ट्ज
कटऑफ स्थिति	दबाव, वोल्टेज और विरूपण को अलग से सेट किया जा सकता है और एक साथ निगरानी की जा सकती है। परीक्षण को तब तक रोक दिया जा सकता है जब तक कोई एक या अधिक चर सेट मूल्य तक नहीं पहुंच जाते।
शक्ति	25 किलोवाट
विद्युत आपूर्ति	380V
वजन (लगभग)	800 किलो





पर्यावरणीय आवश्यकताएंः



1. मुख्य बिजली रिसाव सर्किट ब्रेकरः AC380 ((1±10%) V (50±0.5) Hz तीन चरण चार तार + सुरक्षात्मक जमीन तार। 10m2 तार, 3P 63A रिसाव सुरक्षा स्विच स्थापित करें

2बिजली केबल: एक पांच कोर केबल (चार कोर केबल + सुरक्षात्मक ग्राउंड वायर), लगभग 3 मीटर लंबा (बॉक्स के बाहर)

3स्थापना स्थल:

1 जमीन सपाट और अच्छी तरह से हवादार हो;

2 उपकरण के आसपास कोई मजबूत कंपन नहीं;

3 उपकरण के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं है;

4 उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं;

5 प्रत्यक्ष सूर्य के प्रकाश या उच्च तापमान और आर्द्रता से बचें।

6 साइट की ग्राउंड लोड ले जाने की क्षमताः कम से कम 650kg/m2 (पूर्व शर्तः उपकरण के चारों ओर चैनल का आकार ≥ 600 मिमी है; भार का वजन ≤ 500kg है);

उपकरण के चारों ओर उपयोग और रखरखाव के लिए उपयुक्त स्थान होना चाहिए:

8 उपकरण के चारों ओर कम से कम एक व्यक्ति के गुजरने के लिए जगह होनी चाहिए, अर्थात ≥600 मिमी;

9 उपकरण के दरवाजे को सामान्य रूप से खोलने और बंद करने के लिए जगह होनी चाहिए। और उपकरण के दरवाजे के सामने कोई अन्य वस्तु नहीं होनी चाहिए।

4पर्यावरणीय परिस्थितियाँः तापमानः 20°C±5°C; सापेक्ष आर्द्रताः ≤85% आरएच; वायुमंडलीय दबावः 80kPa106kPa
