| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | Plywood Case |
| प्रसव अवधि: | 30 Days |
| भुगतान विधि: | T/T |
| आपूर्ति क्षमता: | 10 sets per month |

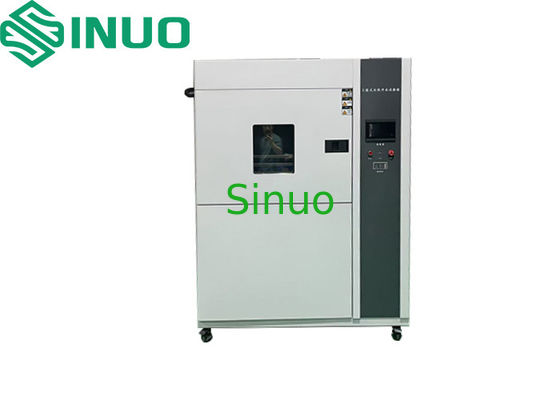

उच्च प्रदर्शन वाले थर्मल शॉक परीक्षण कक्ष -40°C से 150°C सीमा IEC60068-2
उत्पाद की जानकारी:
यह थर्मल शॉक परीक्षण कक्ष IEC60068-2-1, IEC60068-2-2, IEC60068-2-30 और IEC60068-2-78 की आवश्यकताओं को पूरा करता है और कई मानकों द्वारा आवश्यक है।
इसका उपयोग यह सत्यापित करने के लिए किया जाता है कि उच्च और निम्न तापमान में तेजी से परिवर्तन के कारण उत्पाद पर बुरा प्रभाव पड़ता है या नहीं, इस तरह से कि नमूना नहीं चलता है।
तकनीकी पैरामीटरः
| उत्पाद का नाम | थर्मल शॉक परीक्षण कक्ष |
| उत्पाद मॉडल | SN887B-100L |
| मात्रा | 100 लीटर |
| आंतरिक आयाम | W500*H500mm*D400mm |
| बाहरी आयाम | W1420mm*H1888mm*D1590mm |
| वजन | लगभग 1200 किलो |
| उच्च तापमान सीमा | +60°C ~ +180°C |
| गर्म करने का समय | +20°C ~ +180°C ≤ 25 मिनट नोटः गर्म होने का समय उस प्रदर्शन को संदर्भित करता है जब उच्च तापमान कक्ष स्वतंत्र रूप से काम करता है। |
| निम्न तापमान सीमा | -10°C ~ -70°C |
| ठंडा होने का समय | +20°C ~ -70°C ≤ 60 मिनट नोटः ठंडा होने का समय उस प्रदर्शन को संदर्भित करता है जब कम तापमान वाला कक्ष स्वतंत्र रूप से काम करता है। |
| तापमान शॉक रेंज | -40°C से 150°C |
| तापमान में उतार-चढ़ाव | ±0.5°C |
| तापमान विचलन | ±2.0°C |
| तापमान वसूली का समय | ≤5 मिनट |
| तापमान परिवर्तन का समय | ≤10 सेकंड |
| वसूली की शर्तें |
उच्च तापमान के लिए जोखिमः +85°C / 30 मिनट → परिवेश के तापमान के लिए जोखिम → निम्न तापमान के लिए जोखिमः -40°C / 30 मिनट अधिकतम नमूना वजनः 20 किलोग्राम |
संरचनात्मक विशेषताएं:
| परीक्षण कक्ष का मानक विन्यास |
फ्लश-माउंटेड हैंडल दरवाज़े के हिंग्सः आयातित SUS #304 स्टेनलेस स्टील के हिंग्स। अलमारियाँः दो SUS #304 स्टेनलेस स्टील ग्रिड प्रकार की अलमारियाँ, प्रति परत अधिकतम 20 किलोग्राम भार के साथ। समायोज्य शेल्फ ट्रैकः 40 मिमी समायोज्य अंतराल के साथ दो सेट। लीड-थ्रू पोर्टः कक्ष के शीर्ष पर एक φ50 मिमी पोर्ट। |
| कक्ष का द्वार |
एकल दरवाजाः बाहर की ओर खुलता है, बाएं ओर टिका होता है, दाएं ओर हैंडल (जब कक्ष के सामने की ओर मुड़ता है) । एक अवलोकन खिड़की (W300 x H450 मिमी) से लैस है जो एंटी-फॉग टेम्पर्ड ग्लास और फिलिप्स लाइटिंग से बना है। एंटी-कंडेंसेशन हीटिंग डिवाइसः खिड़की और दरवाजे के फ्रेम के लिए। अतिरिक्त टेम्पर्ड ग्लासः कक्ष के अंदर परीक्षणों का स्पष्ट अवलोकन करने की अनुमति देता है। |
| नियंत्रण कक्ष | 7-इंच का डिस्प्ले, अति-तापमान संरक्षण सेटिंग्स, एसडी कार्ड स्लॉट, और आरएस232 संचार इंटरफ़ेस। |
| यांत्रिक कक्ष | प्रशीतन इकाई, कंप्रेसर जल ट्रे, और दबाव राहत उपकरण। |
| बिजली वितरण नियंत्रण कैबिनेट | विद्युत वितरण बोर्ड, शीतलन पंखे और मुख्य विद्युत स्विच। |
| हीटर |
प्रकारः फिनाइल ट्यूबलर स्टेनलेस स्टील इलेक्ट्रिक हीटर। हीटिंग नियंत्रण विधिः शून्य क्रॉसिंग के साथ SSR (ठोस अवस्था रिले) बिंदु और आवधिक धड़कन चौड़ाई मॉड्यूलेशन. कम तापमान वाले क्षेत्र के लिए हीटिंग पावरः लगभग 6 किलोवाट। उच्च तापमान वाले क्षेत्र के लिए हीटिंग पावरः लगभग 9 किलोवाट। |
| पावर केबल पोर्ट और ड्रेन पोर्ट | कक्ष के पीछे स्थित है। |
| विद्युत नियंत्रक मॉडल | कस्टम सात इंच नियंत्रक। |
| परिचालन मॉडल | प्रोग्राम करने योग्य संचालन / चीनी और अंग्रेजी मेनू, टचस्क्रीन इनपुट। |
| सेटिंग रेंज |
उच्च तापमान कक्ष पूर्व ताप की ऊपरी सीमाः +210°C कम तापमान वाले कक्ष में पूर्व शीतलन की निचली सीमा: -80°C |
| नियंत्रक विनिर्देश |
सटीकताः तापमान ±0.1°C + 1 अंक संकल्पः तापमान ±0.01°C तापमान ढलानः 0.1 ~ 9.9 (समायोज्य) । इसमें ऊपरी और निचली सीमा स्टैंडबाय और अलार्म कार्य शामिल हैं। तापमान इनपुट सिग्नल: टी प्रकार का बख्तरबंद थर्मोकप्ल सेंसर। स्वचालित पीआईडी गणना के साथ पीआईडी नियंत्रण मापदंडों के 6 सेट |
