| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | Plywood Case |
| प्रसव अवधि: | 30 Days |
| भुगतान विधि: | T/T |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

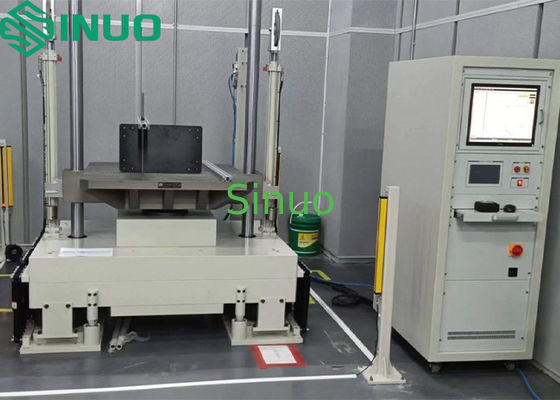

बैटरी मैकेनिकल शॉक टेस्ट सिस्टम हाफ-सिनस सॉथ स्क्वायर वेव शॉक टेस्ट
उत्पादमैंजानकारी:
यह यांत्रिक सदमे परीक्षक मुख्य रूप से इलेक्ट्रॉनिक उत्पादों, एयरोस्पेस, जहाज निर्माण, रक्षा क्षेत्रों, ऑटोमोटिव भागों, परिवहन आदि के क्षेत्रों में सदमे प्रतिरोध परीक्षण के लिए उपयुक्त है।
विभिन्न तरंग-रूप जनरेटरों का चयन करके, अर्ध-सिनस तरंग, पीक के बाद के दांत तरंग या वर्ग तरंग शॉक परीक्षण किया जा सकता है।
यह प्रणाली GB/T2423-2008, GJB150, IEC-68-2-27 जैसे उद्योग परीक्षण मानकों और MIL-STD-202F, MIL-STD-810F और MIL-STD-883E जैसे अमेरिकी औद्योगिक विश्वसनीयता मानकों को पूरा करती है।(नोट: एमआईएल मानक व्यापक रूप से अपनाए गए विश्वसनीयता प्रोटोकॉल को संदर्भित करते हैं।
मुख्यपीप्रदर्शनः
1यह उपकरण हाइड्रोलिक उठाने और उच्च दबाव तेल ब्रेक मुक्त गिरावट सदमे मशीन को अपनाता है।
2इस उपकरण में गैस-तरल दबाव प्रणाली और मजबूत घर्षण ब्रेक को माध्यमिक सदमे की ब्रेक लगने से रोकने के लिए अपनाया गया है।
3. आघात मापने वाला उपकरण: एकल-चैनल डेटा अधिग्रहण. यह एक साथ त्वरण डेटा माप, भंडारण, रिपोर्ट मुद्रण, डेटा कॉलबैक कर सकते हैं,डेटाबेस प्रबंधन और दो चैनलों के अन्य कार्य.
4यह उपकरण किसी भी क्रिया समय के अर्ध-सिनस तरंगों की एक विस्तृत श्रृंखला उत्पन्न करने के लिए रबर मॉड्यूल को अपनाता है।
5इस उपकरण का उपयोग पैकेजिंग बक्से के समकक्ष ड्रॉप परीक्षण के लिए किया जा सकता है।
तकनीकी पैरामीटरः
| सदमे की मशीन के मुख्य मापदंड | |
| कार्य मंच | 1000×1000 मिमी |
| अधिकतम भार | 200 किलो |
| अधिकतम त्वरण |
आधा साइनस तरंग 10--400G पीक के बाद दांतों की लहरः 15-100G (खरीदने की आवश्यकता है) ट्रेपेज़ोइडल तरंगः 15-60G (खरीदने की आवश्यकता है) |
| धड़कन की अवधि |
आधा साइनस तरंगः 3-30 एमएस पीक के बाद दांतों की लहरः 6-18 एमएस (खरीदने की आवश्यकता है) ट्रैपेज़ोइडल तरंगः 6-30 एमएस (खरीदने की आवश्यकता है) |
| त्वरण सहिष्णुता | ≤10% |
| गति परिवर्तन | ≤10% |
| मेज की सतह के पार्श्व अनुपात | ≤10% |
| उपकरण का आकार | 1780×1470×2450 मिमी |
| कुल उपकरण मात्रा | 5500 किलोग्राम |
| माप प्रणाली | |
| इनपुट चैनल | 2 चैनल, वोल्टेज और आईईपीई संकेतों की प्रत्यक्ष पहुंच का समर्थन |
| नमूना लेने की आवृत्ति | 1MHz तक |
| धड़कन की अवधि | 0.1 ¢ 100ms |
| अधिकतम त्वरण | 10000G |
| संचार इंटरफेस | यूएसबी 20 |
| वोल्टेज रेंज | -10VPEAK~+10 VPEAK |
| समर्थित मानक | आईएसओ, आईईसी, राष्ट्रीय और औद्योगिक विनिर्देश, उपयोगकर्ता द्वारा परिभाषित |
| ऑपरेटिंग सिस्टम | माइक्रोसॉफ्ट विंडोज 10 |
| विश्लेषण कार्य | सदमे माप विश्लेषण, सदमे प्रतिक्रिया स्पेक्ट्रम विश्लेषण, पल्स विश्लेषण, सदमे क्षति सीमा विश्लेषण, सहायक बल विरूपण, सदमे प्रतिक्रिया समय डोमेन गणना, एफएफटी विश्लेषण, आदि। |
| प्रणाली त्वरकमापक | |
| मॉडल | C02A01 |
| आउटपुट मोड | चार्ज का प्रकार |
| संवेदनशीलता | 3.93 पीसी/जी |
| आवृत्ति सीमा | 0.5---12KHz |
| त्वरण सीमा | ±2500G |
| कार्य वातावरण | -40~+160°C |
| अन्य नोट्स | |
| विद्युत आपूर्ति | AC3 चरण 380V±10%5KVA |
| संपीड़ित हवा | 0.5-0.8Mpa |
| तापमान | NT1गर्मी |
| आर्द्रता | 25°C<85RH% |
| सुरक्षा |
औसत विफलता मुक्त दर ≥ 5000 घंटे; अर्ध-सिनस तरंग-रूप जनरेटर का निरंतर उपयोग 8000 बार से कम नहीं किया जाता है। स्वच्छ, सामान्य तापमान वातावरण में भंडारण समय 5 वर्ष से कम नहीं है। |
| लागू मानक | GB2423.5GJB150.18,जीजेबी360.23आईईसी 68-2-27, एमआईएल-एसटीडी 202 एफ, एमआईएल-एसटीडी 810 बी, जीबी/टी 18287, आदि। |
| सत्यापन मानक | JG541-2005 |
उपकरण के प्रदर्शन का परिचय:
1कार्य मंच
उच्च शक्ति वाले आयातित एल्यूमीनियम मिश्र धातु कार्य मंच को अपनाएं।
2उठाने की तंत्र
हाइड्रोलिक लिफ्टिंग सिस्टम अपनाएं।
3ऊंचाई नियंत्रण
लिफ्टिंग ऊंचाई को आधार पर स्थापित फोटोइलेक्ट्रिक एन्कोडर असेंबली द्वारा मापा जाता है। फोटोइलेक्ट्रिक एन्कोडर माप के उच्च सटीकता के फायदे हैं,हस्तक्षेप विरोधी क्षमता और उच्च विश्वसनीयतायह सदमे की पुनरावृत्ति सुनिश्चित करता है।
4. ब्रेक सिस्टम
प्यूमेटिक ब्रेकिंग को अपनाता है। मजबूत घर्षण ब्रेक और एंटी-सेकेंडरी शॉक ब्रेकिंग फ़ंक्शन तेजी से और विश्वसनीय रूप से ब्रेकिंग कर सकता है। माध्यमिक रिबाउंड को रोक सकता है।
5बफर प्रणाली
यह एक आधार, एक डम्पर और एक एयरबैग से बना है। कंपन कम करने की प्रणाली कार्य मंच से जमीन पर प्रेषित झटके बल को कम कर सकती है।
6तरंग-रूप जनरेटर
अर्ध-सिनस तरंगः 1-30ms से अलग-अलग आवेग पल्स चौड़ाई का एहसास;
वर्ग तरंगः विशेष सिलेंडर और दबाव विनियमन वाल्व से बना है;
पीक के बाद के दांतों की लहरः विशेष मोल्ड, भट्ठी और सीसा ब्लॉक से बनी होती है।
7सुरक्षा यंत्र
आपातकालीन स्टॉप स्विच: यह आपातकालीन स्थितियों में सर्किट को काट देता है जैसे कि एक्शन तंत्र के संपर्क वेल्डिंग के जबरन डिस्कनेक्शन।
माप प्रणाली की विशेषताएं:
MIL-STD-810, GJB-150-18-86, IEC68-2-27 के अनुरूप
अधिकतम नमूनाकरण आवृत्ति 1MHz तक
अधिकतम परीक्षण त्वरण 100,000 घन
न्यूनतम परीक्षण धड़कन चौड़ाई 0.1ms
बहु-फ्रेम तरंग-रूप रिकॉर्डिंग और प्लेबैक
आंतरिक और बाहरी ट्रिगरिंग का समर्थन करें
विश्लेषणFअभिषेक:
1. झटका तरंग रूप क्षणिक कैप्चर
अस्थायी कैप्चर आपको एकल या एकाधिक धड़कनें प्राप्त करने में मदद करता है। प्रणाली स्वचालित रूप से पीक मूल्य, धड़कन चौड़ाई, वेग परिवर्तन, सिर चोट सूचकांक एचआईसी और अन्य डेटा का विश्लेषण करती है।स्वचालित रूप से कैप्चर पल्स तरंग आकार आदर्श तरंग आकार के लिए मिलान और दोनों के बीच विचलन की तुलना.
2शॉक प्रतिक्रिया स्पेक्ट्रम विश्लेषण
आघात प्रतिक्रिया स्पेक्ट्रम विश्लेषण से प्रभाव से होने वाले संभावित नुकसान का मूल्यांकन किया जा सकता है। उत्पादों के प्रभाव प्रतिरोध के डिजाइन के लिए आधार प्रदान करें।प्रणाली प्रत्येक झटके के पल्स पर एसआरएस विश्लेषण करती है और वास्तविक एसआरएस और लक्ष्य एसआरएस के बीच विचलन की तुलना करती है.
3अन्य विश्लेषण
बल विरूपण विश्लेषण, झटका प्रतिक्रिया प्रदर्शन, रोटेशन झटका विश्लेषण और अन्य आवश्यक विश्लेषण में झटका परीक्षण। बल विरूपण विश्लेषण बल शिखर, विरूपण शिखर,ऊर्जाशॉक प्रतिक्रिया प्रदर्शन शॉक प्रतिक्रिया स्पेक्ट्रम सीखने के लिए उपकरण प्रदान करता है।रोटेशन सदमे विश्लेषण घूर्णन सदमे मशीनों या अन्य घूर्णन नियंत्रण घटनाओं के लिए प्रयोग किया जाता हैसंकेत अक्षीय त्वरण माप द्वारा गणना की जाती है।
