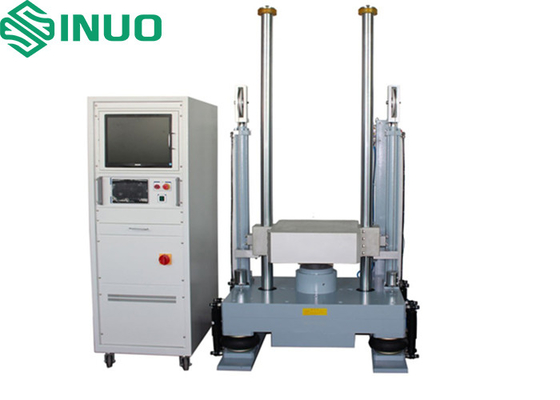

हाइड्रोलिक वर्टिकल शॉक टेस्ट सिस्टम हाफ-सिनस वेवफॉर्म जनरेटर के साथ

हाइड्रोलिक वर्टिकल शॉक टेस्ट सिस्टम हाफ-सिनस वेवफॉर्म जनरेटर के साथ

एमओक्यू: 1
कीमत: Customized
स्टैंडर्ड पैकेजिंग: प्लाईवुड केस
प्रसव अवधि: 30 दिन
भुगतान विधि: टी/टी
आपूर्ति क्षमता: प्रति माह 10 सेट
विस्तार से जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
Sinuo
प्रमाणन
Calibration Certificate(Cost Additional )
मॉडल संख्या
SN558-HSKT200
शॉक वेवफॉर्म:
आधा साइन
उठाने की विधि:
हाइड्रोलिक लिफ़्ट
पीक त्वरण:
15-300 ग्राम
नाड़ी अवधि:
3.5-30ms
नमूनाचयन आवृत्ति:
192 किलोहर्ट्ज़
कार्य मंच:
1000 × 1000 मिमी
प्रमुखता देना:

वेवफॉर्म जनरेटर हाइड्रोलिक शॉक टेस्ट सिस्टम

,

हाफ-सिनस वेवफॉर्म हाइड्रोलिक शॉक टेस्ट

,

ऊर्ध्वाधर हाइड्रोलिक झटका परीक्षण प्रणाली

उत्पाद का वर्णन



हाइड्रोलिक वर्टिकल शॉक टेस्ट सिस्टम हाफ-सिनस वेवफॉर्म जनरेटर के साथ





उत्पादमैंजानकारी:



यह मशीन मुख्य रूप से इलेक्ट्रॉनिक उत्पादों, एयरोस्पेस, जहाजों, सैन्य उद्योग, ऑटोमोटिव भागों, परिवहन आदि के क्षेत्रों में सदमे परीक्षण के लिए उपयुक्त है।विभिन्न तरंग-रूप जनरेटर चुनकर, आधे सीनस तरंग, पीक के बाद के दांत तरंग या वर्ग तरंग जैसे झटके परीक्षण किए जा सकते हैं।

उपकरण MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E आदि के परीक्षण विनिर्देशों को पूरा करता है।



पर्यावरणीय आवश्यकताएंः



1- साइट पर तापमानः 5°C~+28°C (24 घंटे के भीतर औसत तापमान ≤28°C);

2सापेक्ष आर्द्रताः ≤85% आरएच;

3हवा का स्रोत: 0.5--0.8MPa

4बिजली आपूर्ति की स्थितिः तीन-चरण पांच तार;

5. वोल्टेज रेंज: AC380V;

6अनुमत आवृत्ति उतार-चढ़ाव सीमाः (50±0.5) हर्ट्ज;

7. सुरक्षात्मक ग्राउंड वायर का ग्राउंडिंग प्रतिरोध 4Ω से कम है;

8उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए इसी क्षमता का वायु या बिजली स्विच कॉन्फ़िगर करना आवश्यक है, और इस स्विच का उपयोग इस उपकरण के लिए स्वतंत्र रूप से किया जाना चाहिए।



तकनीकी पैरामीटरः



कार्य मंच 1000 × 1000 मिमी
कार्य सतह सामग्री उच्च शक्ति वाली आयातित उच्च गुणवत्ता वाली एल्यूमीनियम मिश्र धातु
अधिकतम भार 200 किलो
अर्ध-साइनस शिखर त्वरण 15 ¢ 300 जी
अर्ध-साइनस पल्स की अवधि 3.5 ¢ 30ms
उठाने की विधि हाइड्रोलिक लिफ्ट
उपकरण का आकार लगभग 2150 × 1450 × 2250 मिमी
कुल उपकरण लगभग 3000 किलो।
माप प्रणाली
इनपुट चैनल 2 चैनल
नमूना लेने की आवृत्ति 192KHz
इनपुट फ़ॉर्म वोल्टेज, चार्ज
वोल्टेज रेंज -10V--+10V
युग्मन विधि एसी, डीसी, आईसीपी
आघात तरंग रूप अर्ध-साइनस
संचार इंटरफेस यूएसबी 20
समर्थित मानक राष्ट्रीय मानक, राष्ट्रीय सैन्य मानक, अमेरिकी सैन्य मानक, उपयोगकर्ता परिभाषित मानक
ऑपरेटिंग सिस्टम माइक्रोसॉफ्ट विंडोज7/10
सिस्टम त्वरकमापक
ब्रांड YMC
आउटपुट विधि चार्ज का प्रकार
संवेदनशीलता 3.93 पीसी/जी
आवृत्ति सीमा 0.5 ∙ 12KHz
त्वरण सीमा ±2500G
कार्य वातावरण -40~+160°C
अन्य
विद्युत आपूर्ति एकल चरण 380V±10%
संपीड़ित हवा 0.5.0.8Mpa
तापमान NT1गर्मी
आर्द्रता 25°C<85RH%




शॉक मशीन का मुख्य परिचय:



1कार्य मंचः उच्च शक्ति वाले आयातित एल्यूमीनियम मिश्र धातु कार्य मंच को अपनाया गया है।

2उठाने का तंत्रः हाइड्रोलिक सिलेंडर उठाने और उतारने।

3उठाने की ऊंचाई नियंत्रणः उठाने की ऊंचाई को आधार पर स्थापित फोटोइलेक्ट्रिक एन्कोडर संयोजन द्वारा मापा जाता है। फोटोइलेक्ट्रिक एन्कोडर माप उच्च परिशुद्धता है,हस्तक्षेप विरोधी क्षमता, उच्च विश्वसनीयता, और झटके की दोहराव सुनिश्चित करता है।

4. ब्रेक प्रणालीः प्यूमेटिक ब्रेक मजबूत घर्षण ब्रेक विरोधी माध्यमिक झटके ब्रेक समारोह माध्यमिक रिबाउंड को रोकने के लिए अपनाया जाता है

5बफर प्रणाली: जमीन पर शॉक परीक्षण के झटके बल को प्रभावी ढंग से कम करें, और एक स्व-बफरिंग प्रणाली को डिजाइन किया गया है, जिसमें एक आधार, एक डम्पर और एक एयरबैग शामिल है।



मुख्य विन्यास सूचीः

नहीं नाम QTY
1 शॉक टेबल का शरीर 1SET
2 अर्ध-साइनस वेव जनरेटर (फील्ट) 1SET
3 हाइड्रोलिक स्रोत प्रणाली 1SET
4 सेंसर 1SET
5 प्रभार प्रवर्धक 1SET
6 नियंत्रक 1SET
7 माप और नियंत्रण सॉफ्टवेयर 1SET
8 व्यावसायिक औद्योगिक कंप्यूटर 1SET

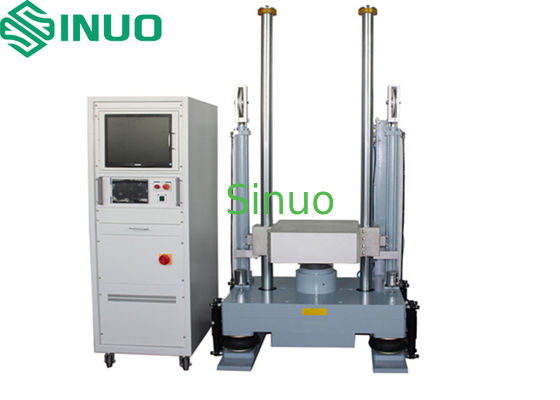

हाइड्रोलिक वर्टिकल शॉक टेस्ट सिस्टम हाफ-सिनस वेवफॉर्म जनरेटर के साथ 0
