| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| स्टैंडर्ड पैकेजिंग: | मानक निर्यात पैकेज |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

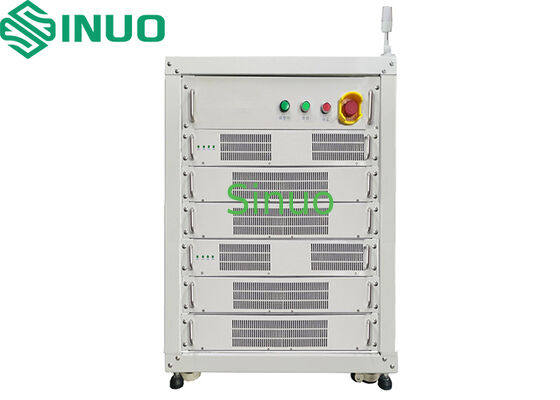

EN60950 पुनर्योजी उच्च परिशुद्धता बैटरी पैक परीक्षण उपकरण
उपकरण का अवलोकन
पुनर्योजी उच्च परिशुद्धता बैटरी पैक परीक्षण उपकरण लिथियम आयन बैटरी के विभिन्न प्रदर्शन संकेतकों जैसे क्षमता, चार्ज की स्थिति, ओवरचार्ज,और अधिक डिस्चार्ज. उपकरण उच्च शक्ति, दक्षता, सटीकता और प्रदर्शन की विशेषता है। यह पुनर्योजी ऊर्जा प्रतिक्रिया प्रौद्योगिकी का उपयोग करता है, जो गर्मी उत्सर्जन, ऊर्जा की खपत,और परिचालन व्यय.
सिस्टम आर्किटेक्चर
उपकरण में मुख्य रूप से मेजबान कंप्यूटर, मध्य कंप्यूटर, डीसी/एसी मॉड्यूल, डीसी/डीसी मॉड्यूल, निचला कंप्यूटर और डेटा अधिग्रहण और प्रसंस्करण प्रणाली शामिल है।यह वास्तविक समय में जानकारी एकत्र कर सकता है जैसे कि वोल्टेज, वर्तमान, क्षमता और प्रत्येक सेल की ऊर्जा। प्रणाली वैकल्पिक रूप से बैटरी तापमान डेटा संग्रह का समर्थन करती है, और एकत्रित डेटा एक विशेष रूप से डिज़ाइन किए गए डेटाबेस में संग्रहीत किया जाता है,विभिन्न आंकड़ों का सांख्यिकीकरण करना, विश्लेषण और रिपोर्ट जनरेशन कार्य।
चित्र 1 सिस्टम आर्किटेक्चर आरेख
प्रणाली के मुख्य कार्यः
1.बैटरी चक्र जीवन परीक्षण
2.बैटरी क्षमता परीक्षण
3.डीसी आंतरिक प्रतिरोध परीक्षण
4.चार्ज/डिस्चार्ज विशेषता परीक्षण
5.चार्ज प्रतिधारण परीक्षण
6.चार्ज/डिस्चार्ज दक्षता परीक्षण
7.गहरे डिस्चार्ज/निरंतर वोल्टेज डिस्चार्ज परीक्षण
8.ओवरचार्ज और ओवर-डिस्चार्ज सहिष्णुता परीक्षण
9.तापमान विशेषताओं का परीक्षण
प्रणाली मुख्य विशेषताएं:
1.उच्च ऊर्जा दक्षता और न्यूनतम गर्मी उत्पादन के लिए पुनर्योजी ऊर्जा प्रतिक्रिया प्रौद्योगिकी, बिजली की खपत और परिचालन लागत को काफी कम करती है।
2.तीन-चरण संतुलन तकनीक (तटस्थ रेखा के बिना), ग्रिड भार को कम करती है।
3.स्टार्टअप के दौरान बिजली ग्रिड पर प्रभाव को कम करने के लिए सॉफ्ट-स्टार्ट सुविधा।
4.उपकरण की सटीकता 0.05% से अधिक है, प्रति चक्र 1000 एमएस तक के डेटा लॉगिंग समय के साथ, और उच्च स्थिरता।
5.स्वतंत्र चैनल जो प्रत्येक चैनल के लिए स्वतंत्र चार्ज/डिस्चार्ज सेटिंग की अनुमति देते हैं।
6.पूर्ण इनपुट/आउटपुट और सुरक्षा सुविधाएं जैसे रिवर्स कनेक्शन सुरक्षा, पावर-ऑफ रिट्यूव सुरक्षा, और खराब संपर्क सुरक्षा।
7.चैनल स्टार्टअप पर कोई प्रभाव धारा नहीं, निरंतर धारा और निरंतर वोल्टेज के बीच निर्बाध संक्रमण, बिना वर्तमान स्पाइक के।
8.एक पीसी के माध्यम से केंद्रीकृत नियंत्रण के लिए बहु-परत नेटवर्क एकीकरण, 1000 से अधिक चैनलों का समर्थन करता है; बड़ी प्रणालियों में दूरस्थ निगरानी का भी समर्थन होता है।
9.कार्यक्षमता का विस्तार करने के लिए आवश्यकतानुसार चैनलों को स्वतंत्र रूप से समानांतर किया जा सकता है।
10.आसान रखरखाव के लिए मॉड्यूलर डिजाइन।
11.आसान स्थापना और रखरखाव के लिए त्वरित-कनेक्ट आउटपुट केबल।
12.सोने से ढंके सुई क्लैंप फिक्स्चर हीटिंग को कम करते हैं और बैटरी को आसानी से लोड/अनलोड करने में मदद करते हैं।
13.प्रणाली नियंत्रण और प्रसंस्करण के लिए उच्च गति डीएसपी प्रोसेसर पर आधारित डिजिटल सर्किट डिजाइन।
14.बेहतर ऊर्जा दक्षता और छोटे हार्डवेयर आकार के लिए सिंक्रोनस रेक्टिफिकेशन तकनीक का उपयोग करता है।
15.डेटा प्रोसेसिंग और सिस्टम नियंत्रण आवश्यकताओं को पूरा करने के लिए समृद्ध बाहरी उपकरण संसाधनों और उच्च गति डिजिटल प्रसंस्करण क्षमता के साथ।
16.सीधे नियंत्रण चरों को I/O पोर्ट के माध्यम से प्रसंस्करण के लिए डीएसपी को भेजता है।
17.सिस्टम हार्डवेयर को सरलता और विश्वसनीयता के लिए डिज़ाइन किया गया है।
18.मॉड्यूलर डिजाइन प्रणाली के उन्नयन और रखरखाव को सुविधाजनक बनाता है।
सॉफ्टवेयर फ़ंक्शन विवरण
1.उपकरण का उपयोग मुख्य रूप से बैटरी चार्ज/डिचार्ज परीक्षण और संबंधित बैटरी विशेषता परीक्षणों के लिए किया जाता है, जिसमें पूरी तरह से स्वतंत्र परीक्षण चैनल होते हैं। सॉफ्टवेयर प्रोग्रामिंग नियंत्रण के माध्यम से,उपयोगकर्ता बैटरी चार्जिंग/डिचार्जिंग के लिए सीमा के भीतर किसी भी वर्तमान और वोल्टेज प्रोग्राम कर सकते हैंपरीक्षण डेटा को बारकोड के माध्यम से बाध्यकारी उत्पाद जानकारी द्वारा ट्रैक किया जा सकता है और चार्ज/डिस्चार्ज के दौरान वास्तविक समय में निगरानी की जा सकती है।
2.सुरक्षा सुरक्षाः डिवाइस में रिवर्स कनेक्शन सुरक्षा, वोल्टेज सैंपलिंग लाइन असामान्यता का पता लगाने, और वर्तमान परीक्षण लाइन असामान्यता सुरक्षा है।चैनल आउटपुट या इनपुट करंट नहीं कर सकता. यह भी परीक्षण रोक जब वोल्टेज नमूनाकरण लाइनों डिस्कनेक्ट कर रहे हैं या वर्तमान लाइन खराब से जुड़ा हुआ है. डिवाइस बिजली बंद संरक्षण, ओवर करंट संरक्षण,अधिभार संरक्षण, और सुरक्षित परीक्षण के लिए अति-तापमान संरक्षण।
3.प्रक्रिया कार्यप्रवाह: कस्टम चरों को बहु-परत नेस्टेड चक्रों के समर्थन के साथ कई परीक्षण परिदृश्यों को लागू करने के लिए प्रोग्राम किया जा सकता है।
4.स्वतंत्र चैनल: प्रत्येक चैनल में स्वतंत्र रूप से प्रोग्राम करने योग्य स्थिर धारा और स्थिर वोल्टेज स्रोत होते हैं, जिसमें परीक्षण प्रक्रिया चरणों को स्वतंत्र रूप से सेट करने की क्षमता होती है।
5.अंतराल जारी रखना: बिजली की विफलता, संचार का अंतराल या कोई अन्य असामान्यता होने पर, स्थिति बहाल होने पर परीक्षण स्वचालित रूप से अंतिम सहेजे गए चरण से फिर से शुरू हो जाएगा।
6.ऑफ़लाइन सुरक्षा और संचालनः जब मेजबान और निचले कंप्यूटर के बीच संचार बाधित होता है, तो सिस्टम ऑफ़लाइन संचालन मोड में प्रवेश करेगा।डिवाइस बंद हो जाएगा जब निचले कंप्यूटर बिजली खो देता है और समस्या हल हो गया है के बाद परीक्षण फिर से शुरू.
7.असामान्यता का पता लगानेः प्रणाली सटीक रूप से वोल्टेज और वर्तमान परिवर्तनों को पकड़ सकता है। यदि वोल्टेज या वर्तमान परिवर्तन कुछ सीमाओं से अधिक हैं, तो यह एक अलग प्रकार का सिस्टम है।डिवाइस स्वचालित रूप से एक अलार्म और ठहराव परीक्षण जारी कर सकते हैं.
8.लॉग ट्रैकिंग: सिस्टम में एक लॉग फ़ंक्शन शामिल है जो परीक्षण प्रक्रिया के दौरान ट्रैसेबिलिटी और समस्या निवारण के लिए संचालन, विसंगतियों और अन्य विवरणों को रिकॉर्ड करता है।
9.डिवाइस और कंप्यूटर इंटरफ़ेस: डिवाइस कार्यालय नेटवर्क के माध्यम से स्थिर और वास्तविक समय में दूरस्थ डेटा अधिग्रहण के लिए एक आरजे-45 ईथरनेट इंटरफ़ेस का उपयोग करता है,वास्तविक समय में मेजबान प्रणाली के संचालन की निगरानी करने में सक्षम.
10.डेटा लॉगिंग और प्रोसेसिंग: मुख्य चैनल वैकल्पिक रूप से वास्तविक समय में बैटरी तापमान या वोल्टेज की निगरानी के लिए तापमान या वोल्टेज चैनलों का समर्थन कर सकता है। डेटा एक साथ प्रदर्शित किया जाता है,कुल वोल्टेज सहित, कुल धारा, कुल क्षमता और सहायक तापमान चैनल।
11.वक्र विश्लेषण और प्रसंस्करण: प्रणाली में वक्र विश्लेषण की शक्तिशाली क्षमताएं हैं, जिससे उपयोगकर्ताओं को वक्रों के लिए वांछित डेटा सेट (जैसे वोल्टेज, वर्तमान, क्षमता-समय,क्षमता-वोल्टेज, और चक्र गणना-अंतिम वोल्टेज) वक्रों को विभिन्न तरीकों से ज़ूम किया जा सकता है, स्थानांतरित किया जा सकता है, और तुलना की जा सकती है, और कई डेटा फ़ाइलों की तुलना की जा सकती है।
मूल चरण सेटिंग्स
|
नहीं. |
मूल कार्य |
कार्य परिचय |
|
1 |
चार्जिंग फ़ंक्शन |
1.निरंतर धारा चार्जिंग चैनल एक निरंतर धारा का उत्पादन करता है। वर्तमान आउटपुट किसी भी वर्तमान वृद्धि से बचने के लिए सॉफ्ट-स्टार्ट तकनीक का उपयोग करता है। 2.निरंतर वोल्टेज चार्जिंग चैनल एक स्थिर वोल्टेज आउटपुट करता है, आउटपुट करंट पर कोई सीमा नहीं है (आउटपुट करंट डिवाइस के नाममात्र मॉडल के अधिकतम वर्तमान मूल्य द्वारा सीमित है,बैटरी द्वारा नियंत्रित). 3.निरंतर मोड में निरंतर धारा-निरंतर वोल्टेज चार्जिंग दोनों वोल्टेज और वर्तमान एक साथ सीमित हैं, हार्डवेयर स्वचालित रूप से दो मोड के बीच स्विच करता है। वर्तमान को निरंतर वोल्टेज में संक्रमण सहज है,बिना किसी भी वर्तमान स्पाइक्स के, हार्डवेयर सॉफ्ट-स्टार्ट के लिए धन्यवाद। 4.निरंतर शक्ति चार्जिंग यह चैनल निरंतर पावर चार्जिंग मोड में काम करता है, जहां बैटरी के पोर्ट वोल्टेज के आधार पर वास्तविक समय में वर्तमान को समायोजित किया जाता है। 5.निरंतर प्रतिरोध चार्जिंग चैनल निरंतर प्रतिरोध चार्जिंग मोड में काम करता है, जहां बैटरी के पोर्ट वोल्टेज के आधार पर वास्तविक समय में वर्तमान को समायोजित किया जाता है। |
|
2 |
निर्वहन कार्य |
1.निरंतर धारा निर्वहन चैनल निरंतर धारा के साथ डिस्चार्ज होता है। वर्तमान नियंत्रण किसी भी वर्तमान वृद्धि से बचने के लिए सॉफ्ट-स्टार्ट तकनीक का उपयोग करता है। 2.निरंतर वोल्टेज डिस्चार्ज चैनल एक स्थिर वोल्टेज आउटपुट करता है, आउटपुट करंट पर कोई सीमा नहीं है (आउटपुट करंट डिवाइस के नाममात्र मॉडल के अधिकतम वर्तमान मूल्य द्वारा सीमित है,बैटरी द्वारा नियंत्रित). 3.निरंतर मोड में निरंतर धारा-निरंतर वोल्टेज डिस्चार्ज वोल्टेज और करंट दोनों एक साथ सीमित होते हैं, हार्डवेयर स्वचालित रूप से दोनों के बीच स्विच करता है।निरंतर धारा से निरंतर वोल्टेज में संक्रमण बिना किसी धारा के स्पाइक के निर्बाध है, हार्डवेयर सॉफ्ट-स्टार्ट के लिए धन्यवाद। 4.निरंतर शक्ति निर्वहन यह चैनल निरंतर शक्ति निर्वहन मोड में कार्य करता है, जहां बैटरी के पोर्ट वोल्टेज के आधार पर वास्तविक समय में वर्तमान को समायोजित किया जाता है। 5.निरंतर प्रतिरोध निर्वहन चैनल निरंतर प्रतिरोध डिस्चार्ज मोड में काम करता है, जहां बैटरी के पोर्ट वोल्टेज के आधार पर वास्तविक समय में वर्तमान को समायोजित किया जाता है। |
|
3 |
स्टैंडबाई मोड |
वर्तमान सर्किट एक डिस्कनेक्ट स्थिति में है, लेकिन डेटा संग्रह बिना किसी रुकावट के जारी है। |
|
4 |
चार्ज/डिस्चार्ज डीसी आंतरिक प्रतिरोध |
डीसी आंतरिक प्रतिरोध परीक्षण प्रक्रिया को कस्टम-परिभाषित किया जा सकता है, जो बैटरी सेल समूह के लिए एक विश्वसनीय आधार प्रदान करता है। |
|
5 |
चक्र |
परीक्षण चरणों को वास्तविक आवश्यकताओं के आधार पर चक्रित किया जा सकता है, जिसमें बहु-परत घोंसले चक्रों (10 परतों तक) का समर्थन किया जा सकता है। |
|
6 |
रोक मोड |
चैनल पूरी तरह से बंद है। बैटरी सर्किट पूरी तरह से डिवाइस से डिस्कनेक्ट है। |
उपकरण के फायदे
1.उच्च ऊर्जा प्रतिक्रिया दक्षता, चार्ज और डिस्चार्ज के दौरान 85% तक दक्षता के साथ।
2.उच्च आउटपुट परिशुद्धता, न्यूनतम वर्तमान बहाव और उच्च स्थिरता के साथ, 24-बिट एडीसी इकाइयों के लिए धन्यवाद।
3.सुरक्षा सुरक्षा सुविधाएं, जिसमें वोल्टेज और वर्तमान लाइनों की वास्तविक समय की निगरानी शामिल है।
4.बैटरी रिवर्स कनेक्शन सुरक्षा परीक्षण के दौरान सुरक्षा सुनिश्चित करती है।
5.बैटरी को नुकसान से बचाने के लिए निरंतर धारा से निरंतर वोल्टेज में सुचारू संक्रमण।
6.वर्तमान के स्पाइक्स से बचने के लिए सभी चार्ज/डिस्चार्ज चरणों के लिए सॉफ्ट-स्टार्ट फ़ंक्शन।
7.उच्च परिशुद्धता डीसी आंतरिक प्रतिरोध परीक्षण, विश्वसनीय सेल मिलान सुनिश्चित करता है।
तकनीकी मापदंड
|
नहीं. |
पद |
विनिर्देश |
||
|
1 |
मॉडल |
SN552CTS-60वी300A-2CH |
||
|
2 |
मुख्य चैनल |
2 नहरें |
||
|
3 |
चैनल संचालन मोड |
पूरी तरह से स्वतंत्र |
||
|
4 |
मुख्य चैनल संचालन मोड |
चार्जिंगः सीसी, सीवी, सीसीसीवी (प्रभाव के बिना सुचारू संक्रमण) निर्वहन: सीसी, सीपी, सीवी अन्य: स्टैंडबाय, रोकें |
||
|
मुख्य चैनल परीक्षण समाप्ति की शर्तें |
समय, वोल्टेज, धारा, क्षमता आदि। |
|||
|
5 |
मुख्य चैनल वोल्टेज |
चार्जिंग वोल्टेज रेंज |
0V-60वी |
|
|
डिस्चार्जिंग वोल्टेज रेंज |
8वी-60V |
|||
|
सटीकता |
±(0.05% आरडी + 0.05% एफएस) |
|||
|
संकल्प |
0.1mV |
|||
|
मुख्य नहर वर्तमान |
अधिकतम |
±300ए |
||
|
मिन |
±1200mA |
|||
|
सटीकता |
±(0.05% आरडी + 0.05% एफएस) |
|||
|
संकल्प |
0.1mA |
|||
|
वर्तमान प्रारंभ प्रतिक्रिया समय |
≤20ms |
|||
|
वर्तमान स्विचिंग समय |
≤40ms |
|||
|
समय |
संकल्प |
1000 एमएस |
||
|
शक्ति |
आउटपुट |
अधिकतम निरंतर आउटपुट प्रति चैनलः18000W |
||
|
स्थिरता |
±0.1% एफएस |
|||
|
दक्षता |
अधिकतम चार्ज दक्षता |
85% |
||
|
अधिकतम डिस्चार्ज दक्षता |
85% |
|||
|
ग्रिड प्रतिक्रिया |
हार्मोनिक विरूपण |
≤ 3% |
||
|
शक्ति कारक |
≥0.99 |
|||
|
सहायक चैनल कटऑफ फ़ंक्शन |
यह प्रणाली उन स्थितियों को निर्धारित करने की अनुमति देती है, जिनके तहत सहायक चैनल सिग्नल निर्दिष्ट मूल्य तक पहुँचने पर मुख्य चैनल चरण रुक जाएगा या स्विच करेगा। |
|||
|
6 |
संचार |
स्थिर और वास्तविक समय डेटा संचरण के लिए आरजे-45 ईथरनेट इंटरफ़ेस |
||
|
7 |
नियंत्रण कार्यक्रम |
पावर-ऑफ डेटा सुरक्षा का समर्थन करता है, अप्रत्याशित बिजली की विफलता, मैनुअल स्टॉप या सहेजी गई डेटा फ़ाइलों के बाद परीक्षण जारी रखने में सक्षम बनाता है। |
||
|
सुरक्षा सीमाओं को विन्यस्त किया जा सकता है, जिसमें निचला और ऊपरी वोल्टेज सीमाएं, निचला और ऊपरी वर्तमान सीमाएं, और वोल्टेज/वर्तमान प्रवृत्ति सुरक्षा शामिल हैं। सुरक्षा को प्रत्येक व्यक्तिगत चरण के लिए सेट किया जा सकता है। |
||||
|
सहायक चैनल के लिए ऊपरी/निम्न वोल्टेज सीमा और ऊपरी/निम्न तापमान सीमा जैसे मापदंडों को कॉन्फ़िगर किया जा सकता है। |
||||
|
अधिकतम चक्र |
9999 |
|||
|
घोंसला बनाने वाली परतें |
10 तक |
|||
|
समय प्रारूप |
घ / मिनट / सेकंड |
|||
|
डेटा रिकॉर्डिंग |
≥1000ms |
|||
|
8 |
डेटा प्रदर्शन |
चक्र सूची |
चक्र संख्या, चार्ज/डिस्चार्ज क्षमता, ऊर्जा, औसत वोल्टेज |
|
|
प्रक्रिया सूची |
प्रक्रिया संख्या, मोड, समय, क्षमता, ऊर्जा, अंतिम वोल्टेज/वर्तमान |
|||
|
विस्तृत सूची |
रिकॉर्ड संख्या, सिस्टम समय, संचयी समय, वोल्टेज, वर्तमान, शक्ति, ऊर्जा |
|||
|
9 |
निर्यात की तारीख |
एक्सेल और चार्ट फ़ाइलों में निर्यात करने योग्य डेटा; दक्षता रिपोर्ट, चार्ज/डिस्चार्ज वक्र, वोल्टेज/वर्तमान समय विशेषताएं आदि प्रदान करता है। |
||
|
10 |
वक्र प्रकार |
एक्स-अक्षः कुल समय, क्षमता, चक्रों की संख्या आदि। |
||
|
Y-असिस:कुल वोल्टेज, वर्तमान, क्षमता, सेल तापमान, चार्ज/डिस्चार्ज क्षमता, सेल वोल्टेज आदि सभी को स्वतंत्र रूप से कॉन्फ़िगर किया जा सकता है। |
||||
|
11 |
सॉफ्टवेयर सुरक्षा |
ओवर-वोल्टेज/अंडर-वोल्टेज, ओवर-वोल्टेज/अंडर-वोल्टेज, ओवर-टेम्परेचर, पावर लॉस रिकवरी, असामान्य वर्तमान उतार-चढ़ाव आदि। |
||
|
हार्डवेयर सुरक्षा |
उल्टा ध्रुवीयता, ओवर करंट, ओवर वोल्टेज। |
|||
|
अलार्म |
आपातकालीन कट-ऑफ स्विच, ऑटो बंद, ऑटो लोड कनेक्शन/डिस्कनेक्शन। |
|||
|
12 |
आउटपुट लाइनें |
चार तारों का कनेक्शन (अलग धारा और वोल्टेज लाइनें) |
||
|
13 |
शीतलन |
मजबूर वायु शीतलन। |
||
|
14 |
सुरक्षा स्तर |
EN60950 और GB4943 के अनुरूप है। |
||
|
शोर |
में निर्दिष्ट विधि के अनुसार परीक्षण किया गयाआईईसी 62040-3. शोर का स्तर कम है75 डीबीए. प्रयोग किया जाने वाला ध्वनि स्तर मीटरआईईसी 804 के प्रकार I की आवश्यकताएं, ±0.5 dB से बेहतर सटीकता के साथ। |
|||
|
सुरक्षा स्तर |
IP22 |
|||
|
15 |
रखरखाव |
मॉड्यूलर डिजाइन; प्रतिस्थापन योग्य स्पेयर पार्ट्स; वारंटी अवधि के दौरान निःशुल्क रखरखाव। |
||
|
16 |
सॉफ़्टवेयर उन्नयन |
आजीवन मुफ्त सॉफ्टवेयर उन्नयन (हार्डवेयर असंगतता तक) । |
||
|
17 |
विफलता दर |
≤ 1% |
||
|
18 |
रूप रंग |
आइस ग्रे GY09; कैबिनेटः मशीन टूल ग्रे GY10 (अनुकूलित रंग अनुरोध पर उपलब्ध हैं) |
||
|
19 |
रखरखाव दिशा |
सामने और पीछे की पहुँच |
||
|
20 |
रंग |
मुख्य इकाई: आइस ग्रे GY09 |
||
|
21 |
पर्यावरण |
विद्युत आपूर्तिy |
380VAC ±10%, तीन चरण पांच तार, 50Hz ± 5% |
|
|
नामित शक्ति |
40किलोवाट |
|||
|
परिवेश का तापमान |
-20°C ~ 40°C |
|||
|
आर्द्रता |
10%~90% आरएच, नॉन-कंडेनसिंग |
|||
|
अन्य |
नमी, कंपन और धूल से बचें; विस्फोटक या वाष्पीय वातावरण के लिए नहीं |
|||
|
22 |
सुरक्षा नोट्स |
1.उपकरण की उचित ग्राउंडिंग सुनिश्चित करें। 2.उपकरण के आसपास के क्षेत्र को साफ और साफ रखें। 3.ऑपरेशन के दौरान आंतरिक पैनलों को न खोलें। 4.यह सुनिश्चित करें कि बैटरी को जोड़ने या निकालने से पहले परीक्षण चैनल निष्क्रिय हैं। आपात स्थिति में, किसी अन्य ऑपरेशन से पहले आपातकालीन स्टॉप स्विच दबाएं। |
||
मुख्य नियंत्रण इंटरफ़ेस
प्रक्रिया प्रवाह संपादन इंटरफ़ेस
मेजबान कंप्यूटर डेटा देखने का इंटरफ़ेस
घटक सूची
|
नहीं. |
घटक |
निर्माता |
उत्पत्ति |
|
1 |
एमसीयू |
एसटी / आईटी |
इटली / फ्रांस / संयुक्त राज्य अमेरिका |
|
2 |
पंखा |
डेल्टा/चिंट |
चीन |
|
3 |
फ्यूज |
लिटिलफ्यूज़ / बुसमैन |
संयुक्त राज्य अमेरिका |
|
4 |
आईसी |
TI / ON |
संयुक्त राज्य अमेरिका |
|
5 |
आईजीबीटी |
इन्फिनियन |
संयुक्त राज्य अमेरिका |
|
6 |
नमूनाकरण प्रतिरोध |
इसाबेलनहुट्टे |
जर्मनी |
|
7 |
AD |
टीआई |
संयुक्त राज्य अमेरिका |
|
8 |
डीए |
एडीआई |
संयुक्त राज्य अमेरिका |
|
9 |
रिले |
OMRON |
जापान |
|
10 |
ब्रेकर/कंटैक्टर |
CHINT / डेलीक्सी |
चीन |
|
11 |
द्विदिश विद्युत आपूर्ति |
TuWei / Lorentz |
चीन |
|
12 |
जांच |
कंगक्सिंडा / यिंगजिबाओ |
चीन |
वैकल्पिक सामान
|
नहीं. |
पद |
रेंज / सटीकता |
मात्रा |
टिप्पणियाँ |
|
|
1 |
सहायक तापमान चैनल |
तापमान जांच मॉडल |
एनटीसी(R25=10KΩ±1% B25/50=3950±1%) |
आवश्यकतानुसार |
डिलीवरी के समय दिया गया |
|
तापमान जांच की सटीकता |
रेंजः -40°C से 150°C तक |
||||
|
2 |
कम्प्यूटर |
सीपीयूः इंटेल 10 वीं पीढ़ी i5 (6 कोर या उच्चतर) |
आवश्यकतानुसार |
डिलीवरी के समय दिया गया |
|
वीडियो
वीडियो
वीडियो
|
|
| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| स्टैंडर्ड पैकेजिंग: | मानक निर्यात पैकेज |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |
EN60950 पुनर्योजी उच्च परिशुद्धता बैटरी पैक परीक्षण उपकरण
उपकरण का अवलोकन
पुनर्योजी उच्च परिशुद्धता बैटरी पैक परीक्षण उपकरण लिथियम आयन बैटरी के विभिन्न प्रदर्शन संकेतकों जैसे क्षमता, चार्ज की स्थिति, ओवरचार्ज,और अधिक डिस्चार्ज. उपकरण उच्च शक्ति, दक्षता, सटीकता और प्रदर्शन की विशेषता है। यह पुनर्योजी ऊर्जा प्रतिक्रिया प्रौद्योगिकी का उपयोग करता है, जो गर्मी उत्सर्जन, ऊर्जा की खपत,और परिचालन व्यय.
सिस्टम आर्किटेक्चर
उपकरण में मुख्य रूप से मेजबान कंप्यूटर, मध्य कंप्यूटर, डीसी/एसी मॉड्यूल, डीसी/डीसी मॉड्यूल, निचला कंप्यूटर और डेटा अधिग्रहण और प्रसंस्करण प्रणाली शामिल है।यह वास्तविक समय में जानकारी एकत्र कर सकता है जैसे कि वोल्टेज, वर्तमान, क्षमता और प्रत्येक सेल की ऊर्जा। प्रणाली वैकल्पिक रूप से बैटरी तापमान डेटा संग्रह का समर्थन करती है, और एकत्रित डेटा एक विशेष रूप से डिज़ाइन किए गए डेटाबेस में संग्रहीत किया जाता है,विभिन्न आंकड़ों का सांख्यिकीकरण करना, विश्लेषण और रिपोर्ट जनरेशन कार्य।
चित्र 1 सिस्टम आर्किटेक्चर आरेख
प्रणाली के मुख्य कार्यः
1.बैटरी चक्र जीवन परीक्षण
2.बैटरी क्षमता परीक्षण
3.डीसी आंतरिक प्रतिरोध परीक्षण
4.चार्ज/डिस्चार्ज विशेषता परीक्षण
5.चार्ज प्रतिधारण परीक्षण
6.चार्ज/डिस्चार्ज दक्षता परीक्षण
7.गहरे डिस्चार्ज/निरंतर वोल्टेज डिस्चार्ज परीक्षण
8.ओवरचार्ज और ओवर-डिस्चार्ज सहिष्णुता परीक्षण
9.तापमान विशेषताओं का परीक्षण
प्रणाली मुख्य विशेषताएं:
1.उच्च ऊर्जा दक्षता और न्यूनतम गर्मी उत्पादन के लिए पुनर्योजी ऊर्जा प्रतिक्रिया प्रौद्योगिकी, बिजली की खपत और परिचालन लागत को काफी कम करती है।
2.तीन-चरण संतुलन तकनीक (तटस्थ रेखा के बिना), ग्रिड भार को कम करती है।
3.स्टार्टअप के दौरान बिजली ग्रिड पर प्रभाव को कम करने के लिए सॉफ्ट-स्टार्ट सुविधा।
4.उपकरण की सटीकता 0.05% से अधिक है, प्रति चक्र 1000 एमएस तक के डेटा लॉगिंग समय के साथ, और उच्च स्थिरता।
5.स्वतंत्र चैनल जो प्रत्येक चैनल के लिए स्वतंत्र चार्ज/डिस्चार्ज सेटिंग की अनुमति देते हैं।
6.पूर्ण इनपुट/आउटपुट और सुरक्षा सुविधाएं जैसे रिवर्स कनेक्शन सुरक्षा, पावर-ऑफ रिट्यूव सुरक्षा, और खराब संपर्क सुरक्षा।
7.चैनल स्टार्टअप पर कोई प्रभाव धारा नहीं, निरंतर धारा और निरंतर वोल्टेज के बीच निर्बाध संक्रमण, बिना वर्तमान स्पाइक के।
8.एक पीसी के माध्यम से केंद्रीकृत नियंत्रण के लिए बहु-परत नेटवर्क एकीकरण, 1000 से अधिक चैनलों का समर्थन करता है; बड़ी प्रणालियों में दूरस्थ निगरानी का भी समर्थन होता है।
9.कार्यक्षमता का विस्तार करने के लिए आवश्यकतानुसार चैनलों को स्वतंत्र रूप से समानांतर किया जा सकता है।
10.आसान रखरखाव के लिए मॉड्यूलर डिजाइन।
11.आसान स्थापना और रखरखाव के लिए त्वरित-कनेक्ट आउटपुट केबल।
12.सोने से ढंके सुई क्लैंप फिक्स्चर हीटिंग को कम करते हैं और बैटरी को आसानी से लोड/अनलोड करने में मदद करते हैं।
13.प्रणाली नियंत्रण और प्रसंस्करण के लिए उच्च गति डीएसपी प्रोसेसर पर आधारित डिजिटल सर्किट डिजाइन।
14.बेहतर ऊर्जा दक्षता और छोटे हार्डवेयर आकार के लिए सिंक्रोनस रेक्टिफिकेशन तकनीक का उपयोग करता है।
15.डेटा प्रोसेसिंग और सिस्टम नियंत्रण आवश्यकताओं को पूरा करने के लिए समृद्ध बाहरी उपकरण संसाधनों और उच्च गति डिजिटल प्रसंस्करण क्षमता के साथ।
16.सीधे नियंत्रण चरों को I/O पोर्ट के माध्यम से प्रसंस्करण के लिए डीएसपी को भेजता है।
17.सिस्टम हार्डवेयर को सरलता और विश्वसनीयता के लिए डिज़ाइन किया गया है।
18.मॉड्यूलर डिजाइन प्रणाली के उन्नयन और रखरखाव को सुविधाजनक बनाता है।
सॉफ्टवेयर फ़ंक्शन विवरण
1.उपकरण का उपयोग मुख्य रूप से बैटरी चार्ज/डिचार्ज परीक्षण और संबंधित बैटरी विशेषता परीक्षणों के लिए किया जाता है, जिसमें पूरी तरह से स्वतंत्र परीक्षण चैनल होते हैं। सॉफ्टवेयर प्रोग्रामिंग नियंत्रण के माध्यम से,उपयोगकर्ता बैटरी चार्जिंग/डिचार्जिंग के लिए सीमा के भीतर किसी भी वर्तमान और वोल्टेज प्रोग्राम कर सकते हैंपरीक्षण डेटा को बारकोड के माध्यम से बाध्यकारी उत्पाद जानकारी द्वारा ट्रैक किया जा सकता है और चार्ज/डिस्चार्ज के दौरान वास्तविक समय में निगरानी की जा सकती है।
2.सुरक्षा सुरक्षाः डिवाइस में रिवर्स कनेक्शन सुरक्षा, वोल्टेज सैंपलिंग लाइन असामान्यता का पता लगाने, और वर्तमान परीक्षण लाइन असामान्यता सुरक्षा है।चैनल आउटपुट या इनपुट करंट नहीं कर सकता. यह भी परीक्षण रोक जब वोल्टेज नमूनाकरण लाइनों डिस्कनेक्ट कर रहे हैं या वर्तमान लाइन खराब से जुड़ा हुआ है. डिवाइस बिजली बंद संरक्षण, ओवर करंट संरक्षण,अधिभार संरक्षण, और सुरक्षित परीक्षण के लिए अति-तापमान संरक्षण।
3.प्रक्रिया कार्यप्रवाह: कस्टम चरों को बहु-परत नेस्टेड चक्रों के समर्थन के साथ कई परीक्षण परिदृश्यों को लागू करने के लिए प्रोग्राम किया जा सकता है।
4.स्वतंत्र चैनल: प्रत्येक चैनल में स्वतंत्र रूप से प्रोग्राम करने योग्य स्थिर धारा और स्थिर वोल्टेज स्रोत होते हैं, जिसमें परीक्षण प्रक्रिया चरणों को स्वतंत्र रूप से सेट करने की क्षमता होती है।
5.अंतराल जारी रखना: बिजली की विफलता, संचार का अंतराल या कोई अन्य असामान्यता होने पर, स्थिति बहाल होने पर परीक्षण स्वचालित रूप से अंतिम सहेजे गए चरण से फिर से शुरू हो जाएगा।
6.ऑफ़लाइन सुरक्षा और संचालनः जब मेजबान और निचले कंप्यूटर के बीच संचार बाधित होता है, तो सिस्टम ऑफ़लाइन संचालन मोड में प्रवेश करेगा।डिवाइस बंद हो जाएगा जब निचले कंप्यूटर बिजली खो देता है और समस्या हल हो गया है के बाद परीक्षण फिर से शुरू.
7.असामान्यता का पता लगानेः प्रणाली सटीक रूप से वोल्टेज और वर्तमान परिवर्तनों को पकड़ सकता है। यदि वोल्टेज या वर्तमान परिवर्तन कुछ सीमाओं से अधिक हैं, तो यह एक अलग प्रकार का सिस्टम है।डिवाइस स्वचालित रूप से एक अलार्म और ठहराव परीक्षण जारी कर सकते हैं.
8.लॉग ट्रैकिंग: सिस्टम में एक लॉग फ़ंक्शन शामिल है जो परीक्षण प्रक्रिया के दौरान ट्रैसेबिलिटी और समस्या निवारण के लिए संचालन, विसंगतियों और अन्य विवरणों को रिकॉर्ड करता है।
9.डिवाइस और कंप्यूटर इंटरफ़ेस: डिवाइस कार्यालय नेटवर्क के माध्यम से स्थिर और वास्तविक समय में दूरस्थ डेटा अधिग्रहण के लिए एक आरजे-45 ईथरनेट इंटरफ़ेस का उपयोग करता है,वास्तविक समय में मेजबान प्रणाली के संचालन की निगरानी करने में सक्षम.
10.डेटा लॉगिंग और प्रोसेसिंग: मुख्य चैनल वैकल्पिक रूप से वास्तविक समय में बैटरी तापमान या वोल्टेज की निगरानी के लिए तापमान या वोल्टेज चैनलों का समर्थन कर सकता है। डेटा एक साथ प्रदर्शित किया जाता है,कुल वोल्टेज सहित, कुल धारा, कुल क्षमता और सहायक तापमान चैनल।
11.वक्र विश्लेषण और प्रसंस्करण: प्रणाली में वक्र विश्लेषण की शक्तिशाली क्षमताएं हैं, जिससे उपयोगकर्ताओं को वक्रों के लिए वांछित डेटा सेट (जैसे वोल्टेज, वर्तमान, क्षमता-समय,क्षमता-वोल्टेज, और चक्र गणना-अंतिम वोल्टेज) वक्रों को विभिन्न तरीकों से ज़ूम किया जा सकता है, स्थानांतरित किया जा सकता है, और तुलना की जा सकती है, और कई डेटा फ़ाइलों की तुलना की जा सकती है।
मूल चरण सेटिंग्स
|
नहीं. |
मूल कार्य |
कार्य परिचय |
|
1 |
चार्जिंग फ़ंक्शन |
1.निरंतर धारा चार्जिंग चैनल एक निरंतर धारा का उत्पादन करता है। वर्तमान आउटपुट किसी भी वर्तमान वृद्धि से बचने के लिए सॉफ्ट-स्टार्ट तकनीक का उपयोग करता है। 2.निरंतर वोल्टेज चार्जिंग चैनल एक स्थिर वोल्टेज आउटपुट करता है, आउटपुट करंट पर कोई सीमा नहीं है (आउटपुट करंट डिवाइस के नाममात्र मॉडल के अधिकतम वर्तमान मूल्य द्वारा सीमित है,बैटरी द्वारा नियंत्रित). 3.निरंतर मोड में निरंतर धारा-निरंतर वोल्टेज चार्जिंग दोनों वोल्टेज और वर्तमान एक साथ सीमित हैं, हार्डवेयर स्वचालित रूप से दो मोड के बीच स्विच करता है। वर्तमान को निरंतर वोल्टेज में संक्रमण सहज है,बिना किसी भी वर्तमान स्पाइक्स के, हार्डवेयर सॉफ्ट-स्टार्ट के लिए धन्यवाद। 4.निरंतर शक्ति चार्जिंग यह चैनल निरंतर पावर चार्जिंग मोड में काम करता है, जहां बैटरी के पोर्ट वोल्टेज के आधार पर वास्तविक समय में वर्तमान को समायोजित किया जाता है। 5.निरंतर प्रतिरोध चार्जिंग चैनल निरंतर प्रतिरोध चार्जिंग मोड में काम करता है, जहां बैटरी के पोर्ट वोल्टेज के आधार पर वास्तविक समय में वर्तमान को समायोजित किया जाता है। |
|
2 |
निर्वहन कार्य |
1.निरंतर धारा निर्वहन चैनल निरंतर धारा के साथ डिस्चार्ज होता है। वर्तमान नियंत्रण किसी भी वर्तमान वृद्धि से बचने के लिए सॉफ्ट-स्टार्ट तकनीक का उपयोग करता है। 2.निरंतर वोल्टेज डिस्चार्ज चैनल एक स्थिर वोल्टेज आउटपुट करता है, आउटपुट करंट पर कोई सीमा नहीं है (आउटपुट करंट डिवाइस के नाममात्र मॉडल के अधिकतम वर्तमान मूल्य द्वारा सीमित है,बैटरी द्वारा नियंत्रित). 3.निरंतर मोड में निरंतर धारा-निरंतर वोल्टेज डिस्चार्ज वोल्टेज और करंट दोनों एक साथ सीमित होते हैं, हार्डवेयर स्वचालित रूप से दोनों के बीच स्विच करता है।निरंतर धारा से निरंतर वोल्टेज में संक्रमण बिना किसी धारा के स्पाइक के निर्बाध है, हार्डवेयर सॉफ्ट-स्टार्ट के लिए धन्यवाद। 4.निरंतर शक्ति निर्वहन यह चैनल निरंतर शक्ति निर्वहन मोड में कार्य करता है, जहां बैटरी के पोर्ट वोल्टेज के आधार पर वास्तविक समय में वर्तमान को समायोजित किया जाता है। 5.निरंतर प्रतिरोध निर्वहन चैनल निरंतर प्रतिरोध डिस्चार्ज मोड में काम करता है, जहां बैटरी के पोर्ट वोल्टेज के आधार पर वास्तविक समय में वर्तमान को समायोजित किया जाता है। |
|
3 |
स्टैंडबाई मोड |
वर्तमान सर्किट एक डिस्कनेक्ट स्थिति में है, लेकिन डेटा संग्रह बिना किसी रुकावट के जारी है। |
|
4 |
चार्ज/डिस्चार्ज डीसी आंतरिक प्रतिरोध |
डीसी आंतरिक प्रतिरोध परीक्षण प्रक्रिया को कस्टम-परिभाषित किया जा सकता है, जो बैटरी सेल समूह के लिए एक विश्वसनीय आधार प्रदान करता है। |
|
5 |
चक्र |
परीक्षण चरणों को वास्तविक आवश्यकताओं के आधार पर चक्रित किया जा सकता है, जिसमें बहु-परत घोंसले चक्रों (10 परतों तक) का समर्थन किया जा सकता है। |
|
6 |
रोक मोड |
चैनल पूरी तरह से बंद है। बैटरी सर्किट पूरी तरह से डिवाइस से डिस्कनेक्ट है। |
उपकरण के फायदे
1.उच्च ऊर्जा प्रतिक्रिया दक्षता, चार्ज और डिस्चार्ज के दौरान 85% तक दक्षता के साथ।
2.उच्च आउटपुट परिशुद्धता, न्यूनतम वर्तमान बहाव और उच्च स्थिरता के साथ, 24-बिट एडीसी इकाइयों के लिए धन्यवाद।
3.सुरक्षा सुरक्षा सुविधाएं, जिसमें वोल्टेज और वर्तमान लाइनों की वास्तविक समय की निगरानी शामिल है।
4.बैटरी रिवर्स कनेक्शन सुरक्षा परीक्षण के दौरान सुरक्षा सुनिश्चित करती है।
5.बैटरी को नुकसान से बचाने के लिए निरंतर धारा से निरंतर वोल्टेज में सुचारू संक्रमण।
6.वर्तमान के स्पाइक्स से बचने के लिए सभी चार्ज/डिस्चार्ज चरणों के लिए सॉफ्ट-स्टार्ट फ़ंक्शन।
7.उच्च परिशुद्धता डीसी आंतरिक प्रतिरोध परीक्षण, विश्वसनीय सेल मिलान सुनिश्चित करता है।
तकनीकी मापदंड
|
नहीं. |
पद |
विनिर्देश |
||
|
1 |
मॉडल |
SN552CTS-60वी300A-2CH |
||
|
2 |
मुख्य चैनल |
2 नहरें |
||
|
3 |
चैनल संचालन मोड |
पूरी तरह से स्वतंत्र |
||
|
4 |
मुख्य चैनल संचालन मोड |
चार्जिंगः सीसी, सीवी, सीसीसीवी (प्रभाव के बिना सुचारू संक्रमण) निर्वहन: सीसी, सीपी, सीवी अन्य: स्टैंडबाय, रोकें |
||
|
मुख्य चैनल परीक्षण समाप्ति की शर्तें |
समय, वोल्टेज, धारा, क्षमता आदि। |
|||
|
5 |
मुख्य चैनल वोल्टेज |
चार्जिंग वोल्टेज रेंज |
0V-60वी |
|
|
डिस्चार्जिंग वोल्टेज रेंज |
8वी-60V |
|||
|
सटीकता |
±(0.05% आरडी + 0.05% एफएस) |
|||
|
संकल्प |
0.1mV |
|||
|
मुख्य नहर वर्तमान |
अधिकतम |
±300ए |
||
|
मिन |
±1200mA |
|||
|
सटीकता |
±(0.05% आरडी + 0.05% एफएस) |
|||
|
संकल्प |
0.1mA |
|||
|
वर्तमान प्रारंभ प्रतिक्रिया समय |
≤20ms |
|||
|
वर्तमान स्विचिंग समय |
≤40ms |
|||
|
समय |
संकल्प |
1000 एमएस |
||
|
शक्ति |
आउटपुट |
अधिकतम निरंतर आउटपुट प्रति चैनलः18000W |
||
|
स्थिरता |
±0.1% एफएस |
|||
|
दक्षता |
अधिकतम चार्ज दक्षता |
85% |
||
|
अधिकतम डिस्चार्ज दक्षता |
85% |
|||
|
ग्रिड प्रतिक्रिया |
हार्मोनिक विरूपण |
≤ 3% |
||
|
शक्ति कारक |
≥0.99 |
|||
|
सहायक चैनल कटऑफ फ़ंक्शन |
यह प्रणाली उन स्थितियों को निर्धारित करने की अनुमति देती है, जिनके तहत सहायक चैनल सिग्नल निर्दिष्ट मूल्य तक पहुँचने पर मुख्य चैनल चरण रुक जाएगा या स्विच करेगा। |
|||
|
6 |
संचार |
स्थिर और वास्तविक समय डेटा संचरण के लिए आरजे-45 ईथरनेट इंटरफ़ेस |
||
|
7 |
नियंत्रण कार्यक्रम |
पावर-ऑफ डेटा सुरक्षा का समर्थन करता है, अप्रत्याशित बिजली की विफलता, मैनुअल स्टॉप या सहेजी गई डेटा फ़ाइलों के बाद परीक्षण जारी रखने में सक्षम बनाता है। |
||
|
सुरक्षा सीमाओं को विन्यस्त किया जा सकता है, जिसमें निचला और ऊपरी वोल्टेज सीमाएं, निचला और ऊपरी वर्तमान सीमाएं, और वोल्टेज/वर्तमान प्रवृत्ति सुरक्षा शामिल हैं। सुरक्षा को प्रत्येक व्यक्तिगत चरण के लिए सेट किया जा सकता है। |
||||
|
सहायक चैनल के लिए ऊपरी/निम्न वोल्टेज सीमा और ऊपरी/निम्न तापमान सीमा जैसे मापदंडों को कॉन्फ़िगर किया जा सकता है। |
||||
|
अधिकतम चक्र |
9999 |
|||
|
घोंसला बनाने वाली परतें |
10 तक |
|||
|
समय प्रारूप |
घ / मिनट / सेकंड |
|||
|
डेटा रिकॉर्डिंग |
≥1000ms |
|||
|
8 |
डेटा प्रदर्शन |
चक्र सूची |
चक्र संख्या, चार्ज/डिस्चार्ज क्षमता, ऊर्जा, औसत वोल्टेज |
|
|
प्रक्रिया सूची |
प्रक्रिया संख्या, मोड, समय, क्षमता, ऊर्जा, अंतिम वोल्टेज/वर्तमान |
|||
|
विस्तृत सूची |
रिकॉर्ड संख्या, सिस्टम समय, संचयी समय, वोल्टेज, वर्तमान, शक्ति, ऊर्जा |
|||
|
9 |
निर्यात की तारीख |
एक्सेल और चार्ट फ़ाइलों में निर्यात करने योग्य डेटा; दक्षता रिपोर्ट, चार्ज/डिस्चार्ज वक्र, वोल्टेज/वर्तमान समय विशेषताएं आदि प्रदान करता है। |
||
|
10 |
वक्र प्रकार |
एक्स-अक्षः कुल समय, क्षमता, चक्रों की संख्या आदि। |
||
|
Y-असिस:कुल वोल्टेज, वर्तमान, क्षमता, सेल तापमान, चार्ज/डिस्चार्ज क्षमता, सेल वोल्टेज आदि सभी को स्वतंत्र रूप से कॉन्फ़िगर किया जा सकता है। |
||||
|
11 |
सॉफ्टवेयर सुरक्षा |
ओवर-वोल्टेज/अंडर-वोल्टेज, ओवर-वोल्टेज/अंडर-वोल्टेज, ओवर-टेम्परेचर, पावर लॉस रिकवरी, असामान्य वर्तमान उतार-चढ़ाव आदि। |
||
|
हार्डवेयर सुरक्षा |
उल्टा ध्रुवीयता, ओवर करंट, ओवर वोल्टेज। |
|||
|
अलार्म |
आपातकालीन कट-ऑफ स्विच, ऑटो बंद, ऑटो लोड कनेक्शन/डिस्कनेक्शन। |
|||
|
12 |
आउटपुट लाइनें |
चार तारों का कनेक्शन (अलग धारा और वोल्टेज लाइनें) |
||
|
13 |
शीतलन |
मजबूर वायु शीतलन। |
||
|
14 |
सुरक्षा स्तर |
EN60950 और GB4943 के अनुरूप है। |
||
|
शोर |
में निर्दिष्ट विधि के अनुसार परीक्षण किया गयाआईईसी 62040-3. शोर का स्तर कम है75 डीबीए. प्रयोग किया जाने वाला ध्वनि स्तर मीटरआईईसी 804 के प्रकार I की आवश्यकताएं, ±0.5 dB से बेहतर सटीकता के साथ। |
|||
|
सुरक्षा स्तर |
IP22 |
|||
|
15 |
रखरखाव |
मॉड्यूलर डिजाइन; प्रतिस्थापन योग्य स्पेयर पार्ट्स; वारंटी अवधि के दौरान निःशुल्क रखरखाव। |
||
|
16 |
सॉफ़्टवेयर उन्नयन |
आजीवन मुफ्त सॉफ्टवेयर उन्नयन (हार्डवेयर असंगतता तक) । |
||
|
17 |
विफलता दर |
≤ 1% |
||
|
18 |
रूप रंग |
आइस ग्रे GY09; कैबिनेटः मशीन टूल ग्रे GY10 (अनुकूलित रंग अनुरोध पर उपलब्ध हैं) |
||
|
19 |
रखरखाव दिशा |
सामने और पीछे की पहुँच |
||
|
20 |
रंग |
मुख्य इकाई: आइस ग्रे GY09 |
||
|
21 |
पर्यावरण |
विद्युत आपूर्तिy |
380VAC ±10%, तीन चरण पांच तार, 50Hz ± 5% |
|
|
नामित शक्ति |
40किलोवाट |
|||
|
परिवेश का तापमान |
-20°C ~ 40°C |
|||
|
आर्द्रता |
10%~90% आरएच, नॉन-कंडेनसिंग |
|||
|
अन्य |
नमी, कंपन और धूल से बचें; विस्फोटक या वाष्पीय वातावरण के लिए नहीं |
|||
|
22 |
सुरक्षा नोट्स |
1.उपकरण की उचित ग्राउंडिंग सुनिश्चित करें। 2.उपकरण के आसपास के क्षेत्र को साफ और साफ रखें। 3.ऑपरेशन के दौरान आंतरिक पैनलों को न खोलें। 4.यह सुनिश्चित करें कि बैटरी को जोड़ने या निकालने से पहले परीक्षण चैनल निष्क्रिय हैं। आपात स्थिति में, किसी अन्य ऑपरेशन से पहले आपातकालीन स्टॉप स्विच दबाएं। |
||
मुख्य नियंत्रण इंटरफ़ेस
प्रक्रिया प्रवाह संपादन इंटरफ़ेस
मेजबान कंप्यूटर डेटा देखने का इंटरफ़ेस
घटक सूची
|
नहीं. |
घटक |
निर्माता |
उत्पत्ति |
|
1 |
एमसीयू |
एसटी / आईटी |
इटली / फ्रांस / संयुक्त राज्य अमेरिका |
|
2 |
पंखा |
डेल्टा/चिंट |
चीन |
|
3 |
फ्यूज |
लिटिलफ्यूज़ / बुसमैन |
संयुक्त राज्य अमेरिका |
|
4 |
आईसी |
TI / ON |
संयुक्त राज्य अमेरिका |
|
5 |
आईजीबीटी |
इन्फिनियन |
संयुक्त राज्य अमेरिका |
|
6 |
नमूनाकरण प्रतिरोध |
इसाबेलनहुट्टे |
जर्मनी |
|
7 |
AD |
टीआई |
संयुक्त राज्य अमेरिका |
|
8 |
डीए |
एडीआई |
संयुक्त राज्य अमेरिका |
|
9 |
रिले |
OMRON |
जापान |
|
10 |
ब्रेकर/कंटैक्टर |
CHINT / डेलीक्सी |
चीन |
|
11 |
द्विदिश विद्युत आपूर्ति |
TuWei / Lorentz |
चीन |
|
12 |
जांच |
कंगक्सिंडा / यिंगजिबाओ |
चीन |
वैकल्पिक सामान
|
नहीं. |
पद |
रेंज / सटीकता |
मात्रा |
टिप्पणियाँ |
|
|
1 |
सहायक तापमान चैनल |
तापमान जांच मॉडल |
एनटीसी(R25=10KΩ±1% B25/50=3950±1%) |
आवश्यकतानुसार |
डिलीवरी के समय दिया गया |
|
तापमान जांच की सटीकता |
रेंजः -40°C से 150°C तक |
||||
|
2 |
कम्प्यूटर |
सीपीयूः इंटेल 10 वीं पीढ़ी i5 (6 कोर या उच्चतर) |
आवश्यकतानुसार |
डिलीवरी के समय दिया गया |
|
