| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड केस |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

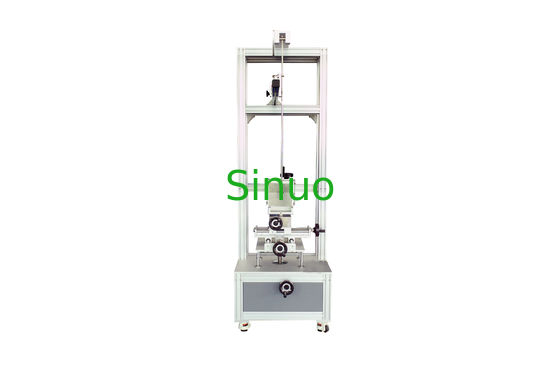

सर्किट ब्रेकर और सॉकेट परीक्षण के लिए कम ऊर्जा पेंडुलम प्रभाव परीक्षक IEC 60898
उत्पाद का अवलोकनः
यह कम ऊर्जा वाले पेंडुलम प्रभाव परीक्षण उपकरण IEC 61009-1:2012 और IEC 60898-1:2015 मानकों के अनुपालन में यांत्रिक प्रभाव प्रतिरोध परीक्षण करने के लिए डिज़ाइन किया गया है।यह स्विच सॉकेट पर लागू होता है, पैनल और रेल पर लगाए गए सर्किट ब्रेकर, संपर्कक, स्थापना बक्से और अन्य विद्युत उपकरण जो सामान्य उपयोग के दौरान यांत्रिक तनाव के अधीन हो सकते हैं।
एक मीटर के पेंडुलम सिद्धांत (परीक्षण ईएचए) का उपयोग करके, प्रभाव हथौड़ा एक परिभाषित ऊंचाई से जारी किया जाता है, गुरुत्वाकर्षण ऊर्जा रूपांतरण के माध्यम से परीक्षण नमूने पर एक सटीक प्रभाव प्रदान करता है।यह उजागर भागों के स्थायित्व और संरचनात्मक सुरक्षा का आकलन करने के लिए वास्तविक दुनिया यांत्रिक झटके अनुकरण करता है.
प्रमुख विशेषताएं:
मानक अनुपालनः आईईसी 61009-1:2012, आईईसी 60898-1:2015
कोई स्थापना की आवश्यकता नहीं: फर्श पर खड़े डिजाइन, उपयोग के लिए तैयार
लचीला माउंटिंग ब्रैकेटः एक्स, वाई, जेड दिशाओं में पूरी तरह से समायोज्य (±100 मिमी), और क्षैतिज और ऊर्ध्वाधर दोनों अक्षों के चारों ओर ±90° घूमने में सक्षम
लक्षित प्रभाव परीक्षणः नमूना के सामने या साइड सतहों को हिट करने के लिए रिलीज़ कोण समायोजित किया जा सकता है
बहुमुखी नमूना समर्थनः पैनल माउंट, रेल माउंट, और अंतर्निहित माउंट सर्किट ब्रेकर के साथ संगत
तकनीकी मापदंडः
| मॉडल | SN2507 |
| लागू नमूना रेंज | पैनल माउंट, रेल माउंट, इनसेस्ड, पैनल माउंट सर्किट ब्रेकर |
| धक्का तत्व सिर | R10 पॉलीयामाइड, कठोरता HR100 |
| प्रभाव तत्व द्रव्यमान (समान द्रव्यमान) | 150±1g ((200g) |
| माउंटिंग ब्रैकेट की गुणवत्ता | 10±1 किलो |
| माउंटिंग ब्रैकेट | माउंटिंग प्लेट के चारों ओर ± 90 ° घूम सकते हैं, माउंटिंग प्लेट ऊर्ध्वाधर अक्ष के चारों ओर ± 90 ° घूम सकते हैं, एक्स, वाई, जेड तीन अक्षों समायोजित किया जा सकता |
| स्थिति विनियमन | ब्रैकेट X-100 ¥100 मिमी, Y-100 ¥100 मिमी, Z-100 ¥100 मिमी स्ट्रोक समायोज्य |
| स्विंग पेंडुलम | 1000±1 मिमी की लंबाई, 100±1 ग्राम का द्रव्यमान, 9 मिमी का बाहरी व्यास और 0.5 मिमी की दीवार मोटाई वाला स्टील का पेंडुलम |
| प्रभाव की ऊंचाई | 0-500 मिमी, स्केल डिस्प्ले (अनुरूप कोण रूपांतरण) |
| सर्किट ब्रेकर की माउंटिंग प्लेट | 175*175*8 टुकड़े टुकड़े किया हुआ बोर्ड |
| नमूने का फिक्स्चर |
बंद नहीं सर्किट ब्रेकर माउंटिंग फिटिंग
पैनल माउंट सर्किट ब्रेकर माउंटिंग क्लैंप
|
| आयाम | 860 मिमी × 650 मिमी × 2000 मिमी |
| वजन | लगभग 140 किलो |
| ऊर्जा /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| समकक्ष द्रव्यमान/किलो | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| गिरने की ऊंचाई ± 1% मिमी | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| नोट 1, नोट 3 देखें।2.2नोट 2: जूल (J) के इस भाग की ऊर्जा इकाई मानक गुरुत्वाकर्षण त्वरण (g) से प्राप्त होती है, जी का संपूर्ण मूल्य लगभगः 10m/s2 है। | |||||||||||||||
