यूरोपीय मानकों के लिए ईवी चार्जिंग कनेक्टर सुरक्षा परीक्षक

उत्पादों

इलेक्ट्रिक लैब के लिए परीक्षण उपकरण

हमसे संपर्क करें

Ms. Zoe Zou

sales@sinuotek.com

86-020-39185976

अब संपर्क करें

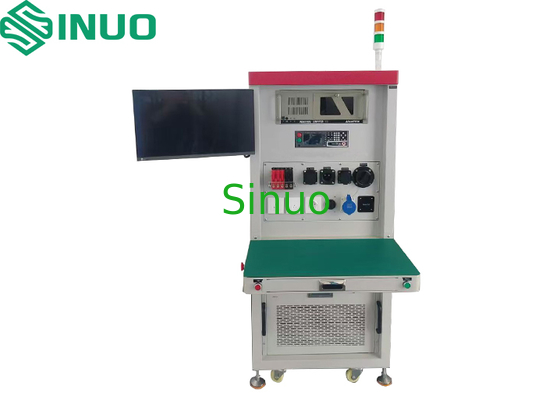

यूरोपीय मानकों के लिए ईवी चार्जिंग कनेक्टर सुरक्षा परीक्षक

एमओक्यू:	1
कीमत:	Customized
स्टैंडर्ड पैकेजिंग:	प्लाईवुड मामले
प्रसव अवधि:	30 दिन
भुगतान विधि:	टी/टी
आपूर्ति क्षमता:	20 सेट प्रति माह

विवरण सूचना

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

ब्रांड नाम

Sinuo

प्रमाणन

Calibration Certificate(Cost Additional )

मॉडल संख्या

SNEQ08

प्रतिरोध रेंज:

1-5000,, 1% सटीकता के साथ

थर्मिस्टर रेंज:

100-50,000,, 2% सटीकता के साथ

इन्सुलेशन वोल्टेज:

डीसी 100-1000V (चर सेटिंग)

जोरदार प्रतिरोध:

AC 0-5KV / DC 0-6KV, समायोज्य

डेटा प्रबंधन:

स्वचालित रूप से उत्पाद QR कोड को परीक्षण के परिणामों के साथ जोड़ता है और रिपोर्ट उत्पन्न करता है

कार्यात्मक परीक्षण:

निरंतरता, शॉर्ट सर्किट, मिसवाइंग, प्रतिरोध, इलेक्ट्रॉनिक लॉक, इन्सुलेशन, और वोल्टेज परीक्षण का सामना

प्रमुखता देना:

ईवी चार्जिंग कनेक्टर परीक्षक

यूरोपीय मानक सुरक्षा परीक्षक

वाहन चार्जिंग उपकरण परीक्षक

उत्पाद का वर्णन

यूरोपीय मानक AC/DC EV चार्जिंग कनेक्टर्स के लिए व्यापक सुरक्षा परीक्षण प्रणाली

उत्पाद oवरिष्ठ:

यह परीक्षण प्रणाली मुख्य रूप से चीनी, यूरोपीय और अमेरिकी मानकों को पूरा करने वाले AC और DC गन की कार्यक्षमता की जांच करती है। प्रत्येक गन को एक अद्वितीय QR कोड सौंपा जा सकता है, और परीक्षण परिणाम स्वचालित रूप से एक रिपोर्ट में सहेजे जाते हैं। उत्तीर्ण परिणामों को मुद्रित किया जा सकता है। सभी कार्यों का परीक्षण एक ही बार में स्वचालित रूप से किया जाता है।

यह प्रणाली अत्यधिक कुशल और श्रम-बचत करने वाली है, जो इसे कारखानों में पूर्ण बैच निरीक्षण के लिए उपयुक्त बनाती है।

परीक्षण सामग्री:

ब्रेकेज, निरंतरता, शॉर्ट सर्किट और गलत वायरिंग क्रम के लिए प्रत्येक तार का परीक्षण करें।
मुख्य लाइन निरंतरता प्रतिरोध का परीक्षण करें।
आंतरिक प्रतिरोधों का परीक्षण करें (दबाए गए और बिना दबाए गए दोनों राज्यों में पुशबटन सहित)।
इलेक्ट्रॉनिक लॉक फ़ंक्शन का परीक्षण करें।
अंतर-तार इन्सुलेशन का परीक्षण करें।
अंतर-तार झेलने वाले वोल्टेज का परीक्षण करें।
थर्मोकपल तारों का परीक्षण करें।

तकनीकी पैरामीटर:

पावर इनपुट: सिंगल-फेज AC 220V/50Hz;
एयर सप्लाई इनपुट: 0.6MPa;
नियंत्रण प्रणाली: PLC + औद्योगिक कंप्यूटर;
MES सिस्टम के साथ कंप्यूटर एकीकरण (वैकल्पिक, अतिरिक्त लागत);
डेटा एक स्कैनर का उपयोग करके कंप्यूटर में इनपुट किया जाता है। डिवाइस एक स्कैनर के साथ आता है जो परीक्षण के अधीन उत्पाद पर बारकोड को स्कैन कर सकता है। परीक्षण से पहले, उत्पाद पर बारकोड या QR कोड को स्कैन करें। परीक्षण के बाद, स्कैन किए गए बारकोड को परीक्षण रिकॉर्ड के साथ जोड़ा जा सकता है, जिससे बाद में परीक्षण डेटा का पता लगाया जा सकता है।
डिवाइस तार ब्रेक, निरंतरता, शॉर्ट सर्किट और तार अनुक्रम गलत संरेखण को स्कैन और पता लगाने के लिए PLC इनपुट और आउटपुट का उपयोग करता है। PLC परीक्षण पूरा होने के बाद स्वचालित रूप से निर्धारित करता है कि परीक्षण योग्य है या नहीं।
अंतर्निहित प्रतिरोध परीक्षण रेंज: 1-5000Ω, 1% की सटीकता के साथ।
यह निर्धारित करने के लिए ऊपरी और निचली सीमा मान सेट करें कि प्रतिरोधक अच्छा है या नहीं।

CC और PE प्रतिरोध का पता लगाना (बटन दबाया गया या नहीं दबाया गया)	16A AC गन प्रतिरोधक	RC (दबाया नहीं गया): 680Ω, RC (दबाया गया) RC+R4: 3.38kΩ	प्रतिरोध का पता लगाने की सटीकता 1% से 2% तक पहुंचनी चाहिए
	32A AC गन प्रतिरोधक	RC (दबाया नहीं गया): 220Ω, RC (दबाया गया) RC+R4: 3.52kΩ
	63A AC गन प्रतिरोधक	RC (दबाया नहीं गया): 100Ω, RC (दबाया गया) RC+R4: 3.4kΩ

थर्मिस्टर परीक्षण रेंज: 100-50,000Ω, 2% सटीकता। यह निर्धारित करने के लिए ऊपरी और निचली सीमाएँ सेट करें कि ऑन-रेसिस्टेंस अच्छा है या नहीं।
ड्राइव वोल्टेज: DC12V। कनेक्टर को सक्रिय या डिस्कनेक्ट करने के लिए पॉजिटिव और नेगेटिव वोल्टेज आउटपुट उपलब्ध हैं। यह निर्धारित करने के लिए स्विच संपर्क निरंतरता निगरानी उपलब्ध है कि डिवाइस अच्छा है या बुरा।

लाइन-टू-लाइन इन्सुलेशन परीक्षण:

सिंगल-फेज परीक्षण: L-N, L-E, और E-N; तीन-फेज परीक्षण: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, और L1/L2/N/E-L3; DC परीक्षण: पॉजिटिव-नेगेटिव, पॉजिटिव-ग्राउंड, और नेगेटिव-ग्राउंड।
इन्सुलेशन प्रतिबाधा पैरामीटर:
इन्सुलेशन वोल्टेज: DC 100-1000V (परिवर्तनीय सेटिंग);
निचली सीमा: 1MΩ से 1GΩ (परिवर्तनीय सेटिंग);
सटीकता: ±5%;
विन्यास योग्य इन्सुलेशन प्रतिरोध अलार्म मान: जब प्रतिरोध सेट मान से नीचे गिर जाता है, तो नमूना दोषपूर्ण माना जाता है।

लाइन-टू-लाइन झेलने वाला वोल्टेज परीक्षण:

सिंगल-फेज परीक्षण: L-N, L-E, E-N; तीन-फेज परीक्षण: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
DC परीक्षण: पॉजिटिव-नेगेटिव, पॉजिटिव-ग्राउंड, और नेगेटिव-ग्राउंड।
झेलने वाले वोल्टेज परीक्षण पैरामीटर:
झेलने वाला वोल्टेज: AC 0-5kV / DC 0-6kV, समायोज्य;
रिसाव वर्तमान सीमा: AC 0.1mA-20mA, DC 0.01mA-5mA, समायोज्य;
सटीकता: ±1.5% + 3 अंक;
डिस्प्ले: डिजिटल डिस्प्ले वर्तमान वोल्टेज को इंगित करता है;
वोल्टेज विनियमन: स्वचालित प्रोग्रामेबल;
अलार्म का पता लगाना: जब रिसाव वर्तमान मान सेट मान से अधिक हो जाता है, तो नमूना दोषपूर्ण माना जाता है।

परीक्षण स्टेशन: एक स्टेशन, एक समय में एक उत्पाद का परीक्षण करना। हेड और टेल गन माउंट दोनों उपकरण पर स्थापित हैं।
गन प्लग: चीनी मानक AC/DC गन माउंट, यूरोपीय मानक AC/DC गन माउंट और अमेरिकी मानक AC/DC गन माउंट के साथ उपलब्ध है।
टेल प्लेट: परीक्षण किए जा रहे उत्पाद के अनुरूप एक समर्पित क्लैंपिंग फिक्स्चर (क्लैंप + सुरक्षात्मक प्लेट) का उपयोग करता है।
सॉकेट ऊंचाई: सॉकेट की मूल ऊंचाई लगभग 750-1000 मिमी है, जो एर्गोनॉमिक रूप से डिज़ाइन की गई है।
आयाम: W900mm x D800mm x H1800mm। आधार लॉकिंग कैस्टर से सुसज्जित है।
वजन: लगभग 300 किग्रा।

कंप्यूटर सॉफ्टवेयर:

सॉफ्टवेयर विंडोज 7 और विंडोज 10 का समर्थन करता है।
सभी पैरामीटर सेटिंग्स को सॉफ्टवेयर के माध्यम से पूरा किया जा सकता है।
प्रत्येक उत्पाद के परीक्षण परिणाम आसान पहुंच, समीक्षा और निर्यात विश्लेषण के लिए कंप्यूटर में वास्तविक समय में सहेजे जाते हैं।
परीक्षण प्रणाली में MES सिस्टम के साथ एकीकरण के लिए एक आरक्षित संचार इंटरफ़ेस है, जिससे परीक्षण डेटा को सुविधाजनक ग्राहक प्रबंधन के लिए MES डेटाबेस पर अपलोड किया जा सकता है।
डेटा स्टोरेज: परीक्षण पूरा होने के बाद, परीक्षण डेटा वास्तविक समय में संग्रहीत किया जाता है।
डेटा निर्यात: परीक्षण डेटा को TXT या Excel प्रारूपों में निर्यात किया जा सकता है।
