| एमओक्यू: | 1 |
| कीमत: | Customized |
| स्टैंडर्ड पैकेजिंग: | प्लाईवुड मामले |
| प्रसव अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10 सेट |

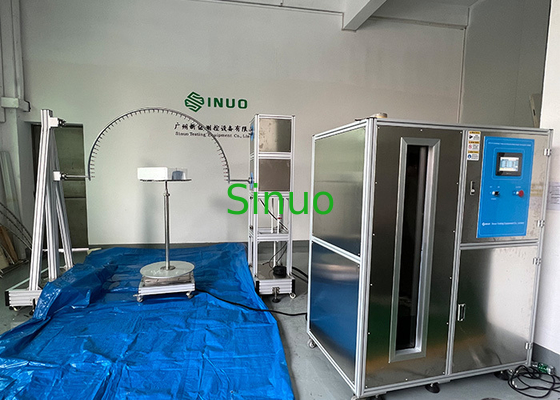

IEC 60529 IPX3 IPX4 जलरोधक परीक्षण प्रणाली ऑसिलेटिंग ट्यूब बारिश परीक्षण उपकरणt
मानकों का अनुपालन
IEC60529 के अनुसार डिजाइन और निर्मितः2013, इस परीक्षण प्रणाली का उपयोग विद्युत और इलेक्ट्रॉनिक उत्पादों के IPX3 और IPX4 जलरोधी सुरक्षा स्तरों का मूल्यांकन करने के लिए किया जाता है।यह सुरक्षा और विश्वसनीयता सत्यापन के लिए अंतरराष्ट्रीय जलरोधक परीक्षण मानकों के अनुपालन को सुनिश्चित करता है.
आवेदन
IPX3~4 ऑसिलेटिंग ट्यूब वाटरप्रूफ टेस्ट सिस्टम पानी के छिड़काव और छिड़काव के प्रति उत्पादों के प्रतिरोध की जांच करने के लिए बारिश और पानी के छिड़काव की स्थिति का अनुकरण करता है।यह घरेलू उपकरणों में व्यापक रूप से लागू होता है, प्रकाश उत्पादों, इलेक्ट्रॉनिक उपकरणों, ऑटोमोबाइल घटकों, और अन्य विद्युत उपकरणों.
प्रणाली संरचना
थरथरानवाला ट्यूब स्विंग डिवाइसः वर्षा के संपर्क का अनुकरण करने के लिए सटीक स्विंग गति प्रदान करता है।
ऑसिलेटिंग ट्यूबों का पूरा सेटः R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, विभिन्न नमूना आकारों के लिए अनुकूलन योग्य।
टर्नटेबलः पानी के समान जोखिम को सुनिश्चित करने के लिए परीक्षण नमूनों को घुमाता है।
बुद्धिमान जल आपूर्ति एवं नियंत्रण कैबिनेट: इसमें जल आपूर्ति टैंक, पंप और नियंत्रण प्रणाली शामिल है।
नियंत्रण प्रणाली
बुद्धिमान जल आपूर्ति प्रणाली को पीएलसी, आवृत्ति कनवर्टर और प्रवाह मीटर द्वारा नियंत्रित किया जाता है, जो स्थिर और सटीक जल प्रवाह सुनिश्चित करता है।यह आईईसी मानकों के अनुसार सटीक और दोहराए जाने योग्य जलरोधक परीक्षण को सक्षम बनाता है.
प्रमुख विशेषताएं
पूरी तरह से IEC60529 IPX3/IPX4 जलरोधक मानकों के अनुरूप।
विभिन्न उत्पाद आकारों को समायोजित करने के लिए अस्थिर ट्यूबों की विस्तृत श्रृंखला।
सटीक प्रवाह विनियमन के लिए पीएलसी और आवृत्ति कनवर्टर के साथ प्रोग्राम करने योग्य नियंत्रण प्रणाली।
वास्तविक समय में निगरानी और स्थिर प्रदर्शन के साथ बुद्धिमान जल आपूर्ति प्रणाली।
विश्वसनीय और दोहराए जाने योग्य परीक्षण परिणाम सुनिश्चित करने वाली मजबूत संरचना।
अनुसंधान एवं विकास प्रयोगशालाओं, गुणवत्ता निरीक्षण केंद्रों और विनिर्माण उद्यमों के लिए उपयुक्त है।
तकनीकी मापदंडः
| नहीं. | पद | पैरामीटर |
| 1 | जल आपूर्ति |
जल प्रवाह दर>10L/मिन±5% शुद्ध जल बिना समावेश के। यह उपकरण स्वच्छ पानी निस्पंदन इकाई से सुसज्जित है |
| 2 | थरथरानवाला ट्यूब का आकार | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm थरथरानवाला ट्यूबों के साथ आता है, स्टेनलेस स्टील से बना |
| 3 | सुई का छेद | Φ0.4 मिमी |
| 4 | दो छेदों का शामिल कोण | IPX3:120°; IPX4:180° |
| 5 | थरथरानवाला ट्यूब स्विंग कोण |
अधिकतम ±175° पूर्व निर्धारित किया जा सकता है (नोटः मानक IPX3:120°; IPX4:360° की आवश्यकता है, लेकिन परीक्षण के दौरान दोलन ट्यूब के नीचे टर्नटेबल होने के कारण, यदि टर्नटेबल के बिना वास्तविक परीक्षण के दौरान 360° प्राप्त नहीं किया जा सकता है,तो 360° प्राप्त किया जा सकता है) |
| 6 | वर्षा की गति |
IPX3:4s/time (2×120°); IPX4:12s/time (2×360°); |
| 7 | जल प्रवाह |
oscillating के आकार और पिन छेद की संख्या के अनुसार सेट किया जा सकता है (0.07 L/minX छेद प्रति)
|
| 8 | परीक्षण का समय | 1-99999S पूर्व निर्धारित किया जा सकता है |
| 9 | प्रेशर गेज | 0~0.25 एमपीए |
| 10 | टर्नटेबल | व्यासः Φ600mm, घूर्णन गतिः 1r/min, असर क्षमताः ≤50kgs |
| 11 | साइट आवश्यकताएं |
समर्पित आईपी जलरोधक परीक्षण कक्ष, जमीन प्रकाश के साथ सपाट होना चाहिए। उपकरण के लिए उपयोग किया जाने वाला एक जलरोधी रिसाव स्विच (या सॉकेट) । इनफ्लो और ड्रेनेज का अच्छा कार्य। ग्राउंड इंस्टॉलेशन |
| 12 | विद्युत नियंत्रण | पीएलसी और टच स्क्रीन |
| 13 | इस उपकरण के लिए बिजली की आपूर्ति | एकल चरण AC 220V, 60Hz, 2KW |
| 14 | नमूना के लिए बिजली की आपूर्ति | सिंगल फेज AC0~220V, 0~16A |
